Instalación TDB3108, WF3208 Terreon
®
circular de 1372 mm (54")
71Bradley Corporation • 215-1187 Rev. N; EN 06-915B 6/4/2007
Instrucciones de instalación continuación . . .

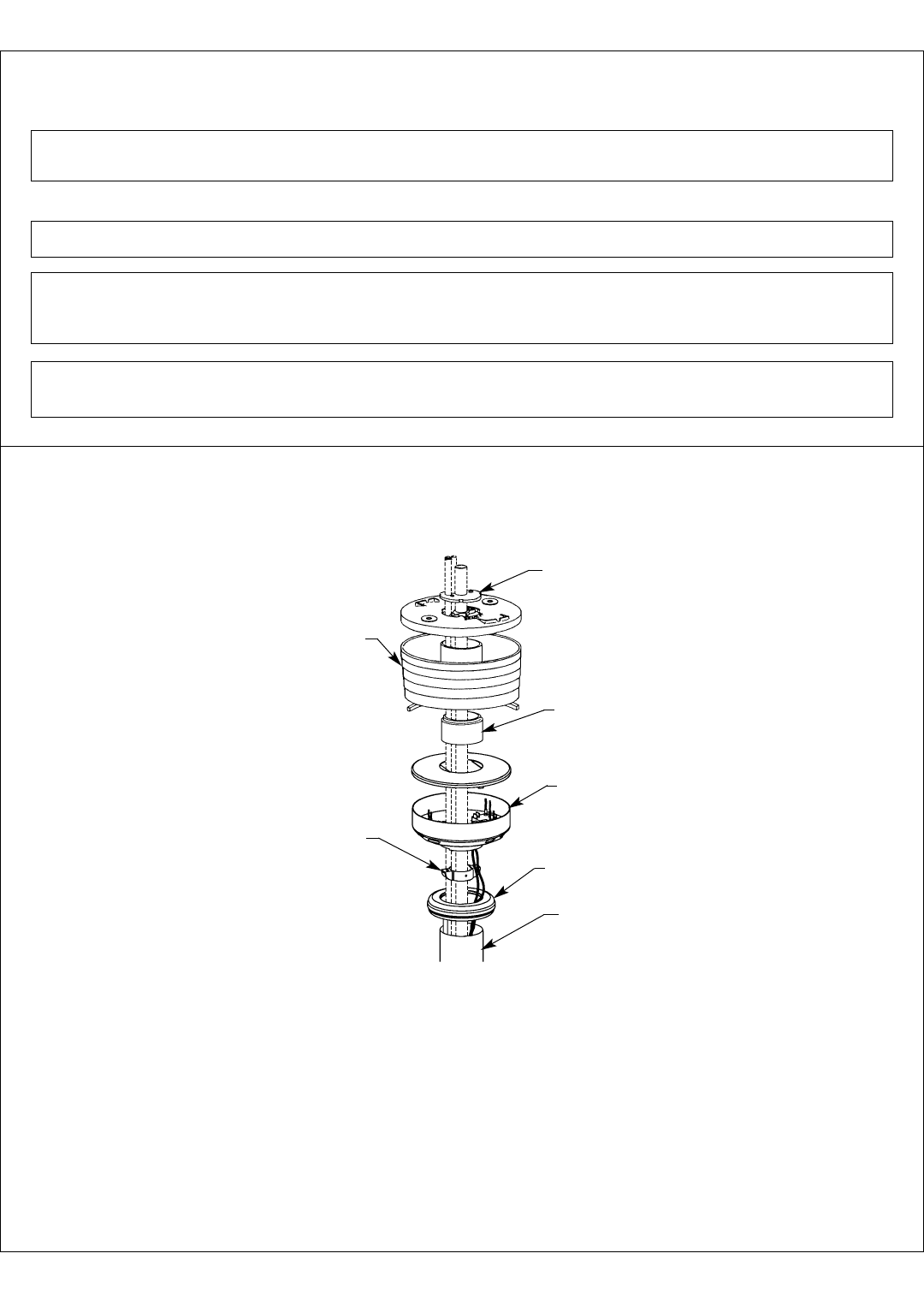

Figura 9
CONJUNTO DEL MÓDULO
INFRARROJO
S50-344
BOQUILLA ROCIADORA
S05-054
TUBO DE SOPORTE
(ESTÁNDAR) S57-005
(INF.) S57-006
ESPACIADOR
DISPENSADOR
DE JABÓN
BARRA DE
CONEXIÓN
UNIDAD CON DESAGÜE TIPO “B” Y MÓDULO IR COMO SE
MUESTRA, TAMBIÉN DISPONIBLE CON DESAGÜE TIPO “H”
CUBIERTA SUPERIOR
PONGA EL CONJUNTO DEL MÓDULO INFRARROJO EN LA PARTE SUPERIOR DE LA BOQUILLA ROCIADORA. GIRE HASTA QUE EL
MÓDULO INFRARROJO SE FIJE EN LA BARRA DE CONEXIÓN. BAJE LOS DOS CABLES DEL MÓDULO INFRARROJO HACIA EL CONJUNTO
DE LA VÁLVULA.
PONGA LA BARRA DE CONEXIÓN SUPERIOR LEVEMENTE DEBAJO DEL MÓDULO (CONSULTE LA INSERCIÓN DE LA FIGURA 8 EN LA
PÁGINA ANTERIOR) O DEL DISPENSADOR DE JABÓN (CONSULTE LA FIGURA 9) Y FÍJELA FIRMEMENTE AL TUBO DE VENTILACIÓN CON
LOS TORNILLOS DE FIJACIÓN PROPORCIONADOS. ASEGURE LA CUBIERTA SUPERIOR A LA BARRA DE CONEXIÓN CON LOS DOS
TORNILLOS DE PRESIÓN PROPORCIONADOS.
E
PARA LA UNIDAD TIPO B:
INSTALE LOS TUBOS DE SUMINISTRO DE TUBERÍA DE COBRE NOMINAL DE 1/2" (PÁSELOS HACIA
ABAJO A TRAVÉS DE LOS ORIFICIOS EN LA CUBIERTA Y A TRAVÉS DE LA COLUMNA DE SOPORTE) Y CONÉCTELOS A LOS TOPES
USANDO LOS ACCESORIOS ADECUADOS.
F
PARA LAS UNIDADES CON JABÓN OPCIONAL, DESLICE EL ESPACIADOR Y EL DISPENSADOR DE JABÓN SOBRE EL TUBO DE 1-1/2".
•
¡NOTA! Vaya hasta el paso E para las unidades sin jabón.
D
