TDB3108, WF3208 Terreon
®
1372 mm (54") Circulaire Installation
42 6/4/2007 Bradley Corporation • 215-1187 Rev. N; EN 06-915B
Ensemble à infrarouge Adaptive pour unités à drain B ou
à drain H avec option de canalisation de liaison
4b
SUPPORT TUBE
GASKET
125-011
SUPPORT TUBE
(STD) S57-005
(JUV) S57-006
PRE-PACK
S45-1466
VENTED TRAP
111-024
TIE BAR
PRE-PACK
S45-056
PEDESTAL ASSY.
S17-242
COVER
107-185 (B)
107-048 (H)
I.R. MODULE ASSY.
S50-344
1/2" SUPPLY TUBE
SPRAYHEAD
S05-054
DRAIN
S45-273
VALVE ASSY.
S50-369
ACCESS PANEL
186-1456
TERREON® DEEP BOWL
(ADA bowl shown, classic bowl
is optional) Part No. varies with color
of bowl. Contact your Bradley Rep.
for assistance.
B/H
(B shown)
COVER
SECTION VIEW OF
B/H UNIT ASSEMBLY
SPRAYHEAD
ACTUATOR
MODULE
ASSY.
TIE
BAR
SUPPLY
TUBE

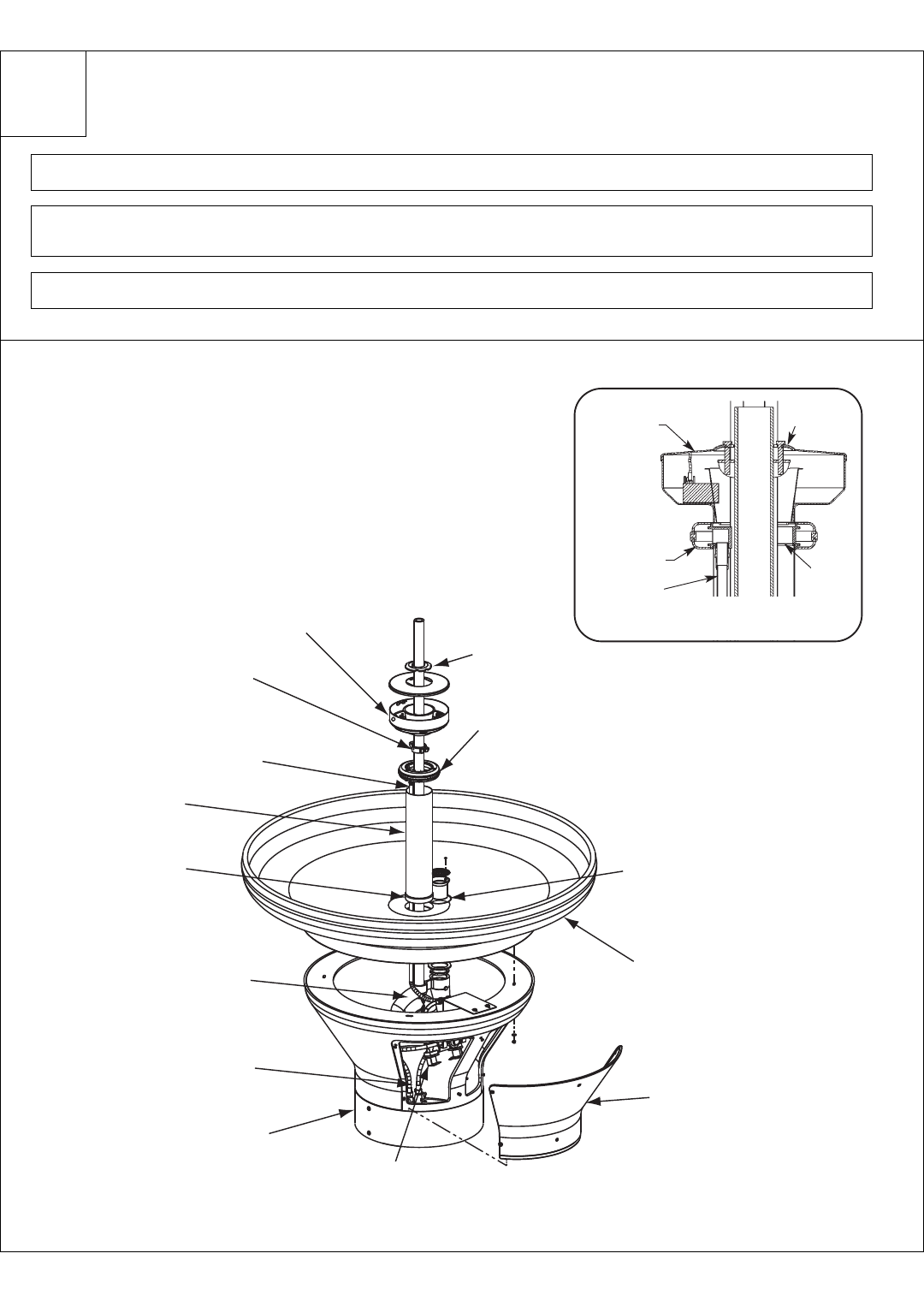

Figure 8
INSTALLER L’EXTRÉMITÉ OURLÉE (NON TRANCHANTE) DU TUBE-SUPPORT AVEC LE JOINT DANS LA CUVETTE (VOIR FIGURE 8).
A
CONNECTER LA TUBULURE D’ALIMENTATION DE 1/2" AU BEC DIFFUSEUR AVEC UN CONNECTEUR DE 3/8" NPT AU TUBE DE 1/2" ET
PLACER LE BEC DIFFUSEUR SUR LE TUBE-SUPPORT. FAIRE PASSER LA TUBULURE PAR LE TUBE-SUPPORT ET RACCORDER AU
CONNECTEUR DE TUBE DE ROBINET.
B
INSÉRER LE TUYAU D’AÉRATION DE 1-1/2" (FOURNI PAR L’INSTALLATEUR) VERS LE BAS PAR LE TUBE-SUPPORT ET FILETER DANS
LE SIPHON AÉRÉ.
C
COUVERCLE
107-185 (B)
107-048 (H)
PRÉ-CONDITIONNEMENT
S45-1466
CUVETTE PROFONDE EN TERREON
®
(Cuvette ADA illustrée, cuvette classique en
option) Référence varie en fonction de la
couleur de la cuvette. Contacter représentant
Bradley pour assistance.
SIPHON À AÉRATION
111-024
TUBE-SUPPORT
(STD) S57-005
(ENFANT) S57-006
PRÉ-CONDITIONNEMENT
FER DE LIAISON
S45-056
BEC DIFFUSEUR
S05-054
JOINT DE
TUBE-SUPPORT
125-011
DRAIN
S45-273
ENSEMBLE MODULE I.R.
S50-344
PANNEAU D’ACCÈS
186-1456
B/H
(B illustrée)
ENSEMBLE
MODULE
ACTIONNEUR
BEC DIFFUSEUR
TUBE
D’ALIMENTATION
FER DE
LIAISON
VUE EN SECTION DE
L’ENSEMBLE D’UNITÉ B/H
COUVERCLE
ENSEMBLE SOCLE
S17-242
ENSEMBLE
SOUPAPE
S50-369
TUBE D’ALIMENTATION DE 1/2"
