TDB3108, WF3208 Terreon
®
circular de 1372 mm (54") Instalación
64 6/4/2007 Bradley Corporation • 215-1187 Rev. N; EN 06-915B
Especificaciones técnicas para la instalación de tuberías
empotradas continuación . . .
NOTA: Las tuberías de suministro
para una o dos fuentes de lavado
deben ser de 1"; para tres fuentes
de lavado, de 1-1/4". Para más de
tres fuentes de lavado, se deben
aumentar proporcionalmente los
tamaños de las tuberías.
NOTA: Las tuberías de suministro
para una o dos fuentes de lavado
deben ser de 1"; para tres fuentes
de lavado, de 1-1/4". Para más de
tres fuentes de lavado, se deben
aumentar proporcionalmente los
tamaños de las tuberías.

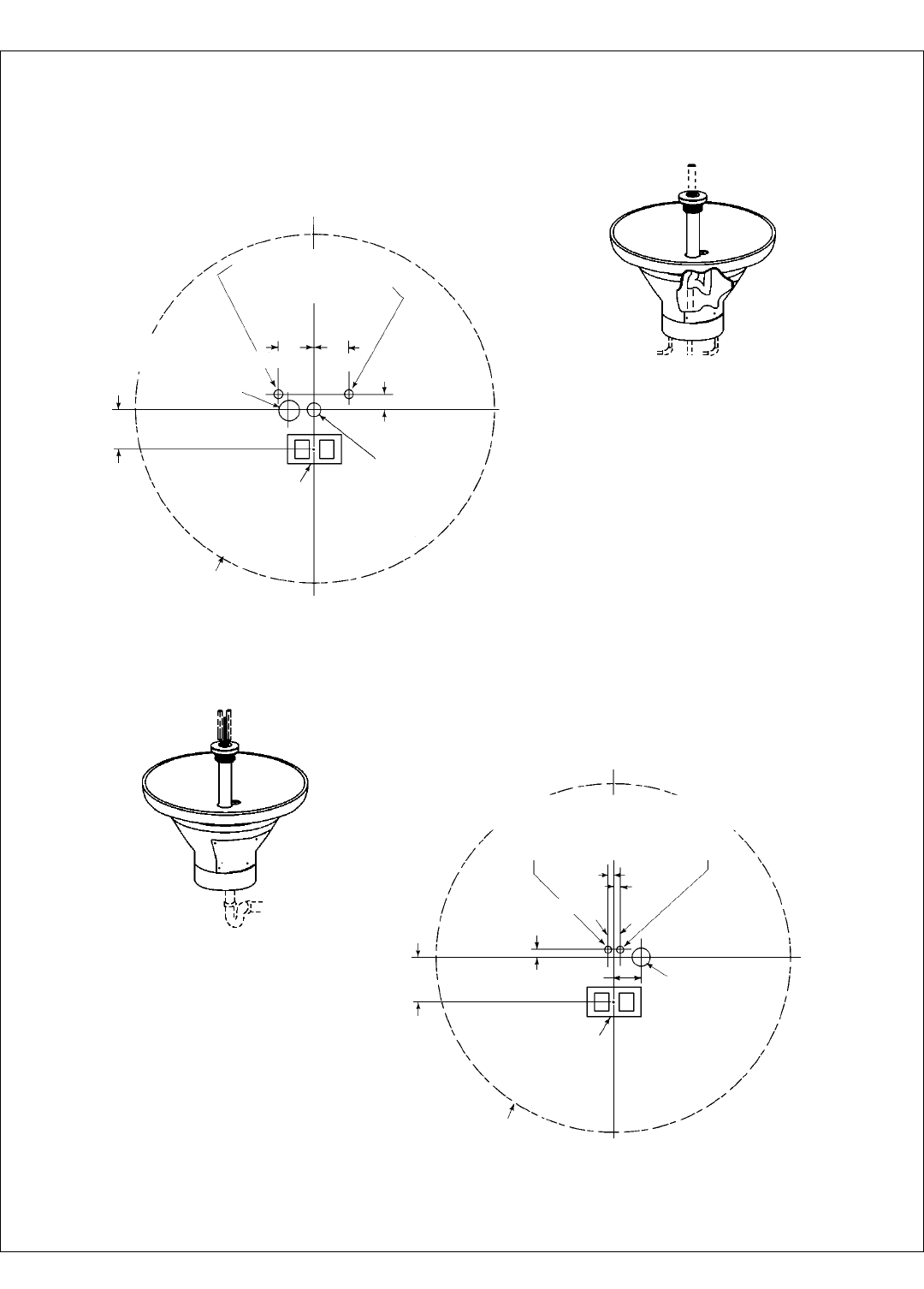

Figura 2c
Figura 2d
22,2 mm
(7/8")
LOS SUMINISTROS DE 1" NPT DESDE
ARRIBA DEBEN REDUCIRSE A UNA
TUBERÍA DE COBRE DE ½" NOMINAL
EN ESTOS CENTROS PARA PASAR A
TRAVÉS DE LA FUENTE DE LAVADO
22,2 mm
(7/8")
CALIENTE FRÍO
32 mm (1-1/4")
102 mm
(4")
102 mm (4")
DESAGÜE DE 2"
NPT: TOPE DE
HASTA 76 mm (3")
SOBRE EL PISO
UBICACIÓN DEL
TOMACORRIENTE
ELÉCTRICO QUE
SE RECOMIENDA
PALANGANA DE 1372 mm (54")
Tipo O
Ventilación fuera de línea con
suministros desde arriba
Tipo H
Ventilación ascendente central con
suministros desde abajo
194 mm
(7-5/8")
194 mm
(7-5/8")
CALIENTE
102 mm
(4")
UBICACIÓN DEL
TOMACORRIEN
TE ELÉCTRICO
QUE SE
RECOMIENDA
PALANGANA DE 1372 mm (54")
VENTILACIÓN
DE 1-1/2" NPT
AL TECHO
102 mm
(4")
FRÍO
64 mm
(2-1/2")
DESAGÜE DE 2"
NPT: TOPE DE
HASTA 76 mm
(3") SOBRE EL
PISO
SUMINISTROS DE 1" NPT
A TRAVÉS DEL PISO:
TOPE DE HASTA 64 mm
(2-1/2") SOBRE EL PISO
