TDB3108, WF3208 Terreon
®
1372 mm (54") Circulaire Installation
40 6/4/2007 Bradley Corporation • 215-1187 Rev. N; EN 06-915B
Ensemble à infrarouge Adaptive pour unités à drain A ou
à drain O sans option de canalisation de liaison
4a
SUPPORT TUBE
GASKET
125-011
SUPPORT TUBE
(STD) S57-005
(JUV) S57-006
TIE ROD PRE-PACK
S45-1336
1/2" SUPPLY TUBE
PRE-PACK
S45-1466
PRE-PACK
S45-055
TIE BAR
PEDESTAL ASSY.
S17-242
COVER
107-099 (A)
107-179 (O)
I.R. MODULE ASSY.
S50-344
SPRAYHEAD
S05-054
TIE ROD
176-008A
DRAIN
S45-273
VALVE ASSY.
S50-369
ACCESS PANEL
186-1456
TERREON® DEEP BOWL
(ADA bowl shown, classic
bowl is optional)
Part No. varies with color of bowl.
Contact your local Bradley Rep.
for assistance
NUT
A/O
(A shown)
COVER
TIE ROD
PRE-PACK
TIE
ROD
COUPLING
NUT

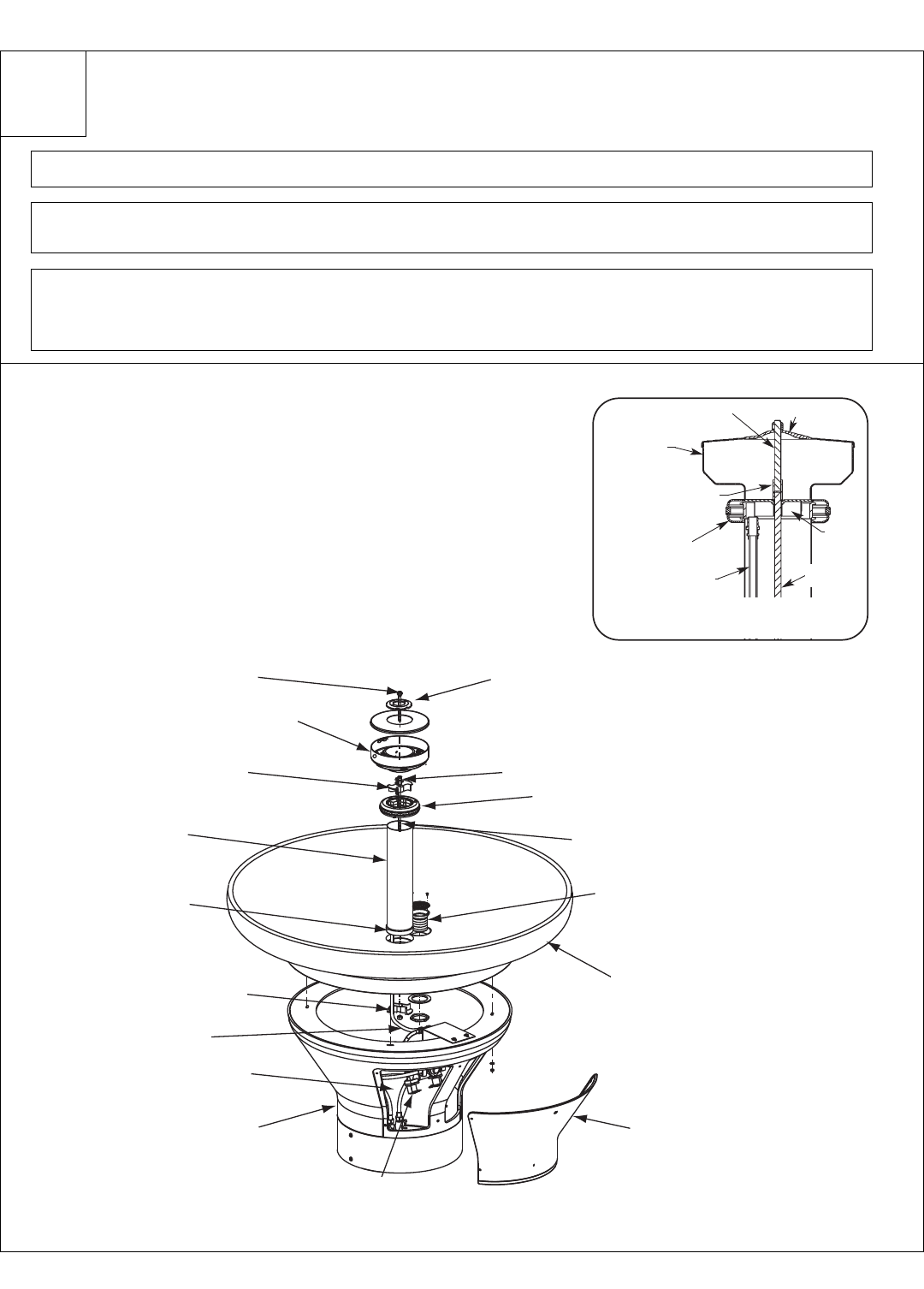

SECTION VIEW OF
A/O UNIT ASSEMBLY
SPRAYHEAD
ACTUATOR
MODULE
ASSY.
TIE
BAR
SUPPLY TUBE
Figure 6
INSTALLER L’EXTRÉMITÉ OURLÉE (NON TRANCHANTE) DU TUBE-SUPPORT AVEC LE JOINT DANS LA CUVETTE (VOIR FIGURE 6).
A
CONNECTER LA TUBULURE D’ALIMENTATION DE 1/2" AU BEC DIFFUSEUR AVEC UN CONNECTEUR DE 3/8" NPT AU TUBE DE 1/2" ET
PLACER LE BEC DIFFUSEUR SUR LE TUBE-SUPPORT. FAIRE PASSER LA TUBULURE PAR LE TUBE-SUPPORT ET RACCORDER AU
CONNECTEUR DE TUBE DE ROBINET.
B
PLACER LE FER DE LIAISON SUPÉRIEUR (AVEC LE CRAN AUX DEUX COINS DE CHAQUE EXTRÉMITÉ) SUR LE BEC DIFFUSEUR.
CONNECTER LA TRINGLERIE LA PLUS LONGUE À LA TRINGLERIE DE 4-1/4" À L’AIDE DE L’ÉCROU-RACCORD AVEC LES VIS
CALANTES À TÊTE HEXAGONALE. FAIRE PASSER L’ENSEMBLE DE TRINGLERIE PAR LE FER DE LIAISON SUPÉRIEUR (VOIR ENCART
DE FIGURE 6) ET FIXER DU DESSOUS DE LA CUVETTE À L’AIDE DU FER DE LIAISON INFÉRIEUR (SANS CRANS) ET DE L’ÉCROU
HEXAGONAL AVEC LA VIS CALANTE À TÊTE CREUSE.
C
COUVERCLE
107-099 (A)
107-179 (O)
PRÉ-CONDITIONNEMENT TRINGLERIE
S45-1336
PRÉ-CONDITIONNEMENT
S45-1466
JOINT DE TUBE-SUPPORT
(STD) S57-005
(ENFANT) S57-006
TUBE D’ALIMENTATION DE 1/2"
BEC DIFFUSEUR
S05-054
JOINT DE
TUBE-SUPPORT
125-011
DRAIN
S45-273
ENSEMBLE MODULE I.R.
S50-344
PANNEAU D’ACCÈS
186-1456
A/O
(A illustrée)
ENSEMBLE
MODULE
ACTIONNEUR
BEC DIFFUSEUR
TUBE
D’LIMENTATION
COUVERCLE
FER DE
LIAISON
VUE EN SECTION DE
L’ENSEMBLE D’UNITÉ A/O
PRÉ-CONDITIONNEMENT
TRINGLERIE
ÉCROU-
RACCORD
TRINGLERIE
FER DE LIAISON
PRÉ-CONDITIONNEMENT
FER DE LIAISON
S45-055
ENSEMBLE SOUPAPE
S50-369
TRINGLERIE
176-008A
ÉCROU
ENSEMBLE SOCLE
S17-242
CUVETTE PROFONDE EN TERREON
®
(Cuvette ADA illustrée, cuvette classique en
option) Référence varie en fonction de la couleur
de la cuvette. Contacter représentant Bradley
local pour assistance
