TDB3108, WF3208 Terreon
®
1372 mm (54") Circulaire Installation
46 6/4/2007 Bradley Corporation • 215-1187 Rev. N; EN 06-915B
6
Connexions électriques pour infrarouge
Adaptive
REMARQUE CONCERNANT LA MISE EN MARCHE : Ne pas utiliser pendant deux minutes après avoir
effectué les connexions électriques. Il faudra huit minutes maximum pour que les détecteurs (sans
être utilisés) s’adaptent à la cuvette si un autre objet est détecté durant la période de mise en
marche de deux minutes.

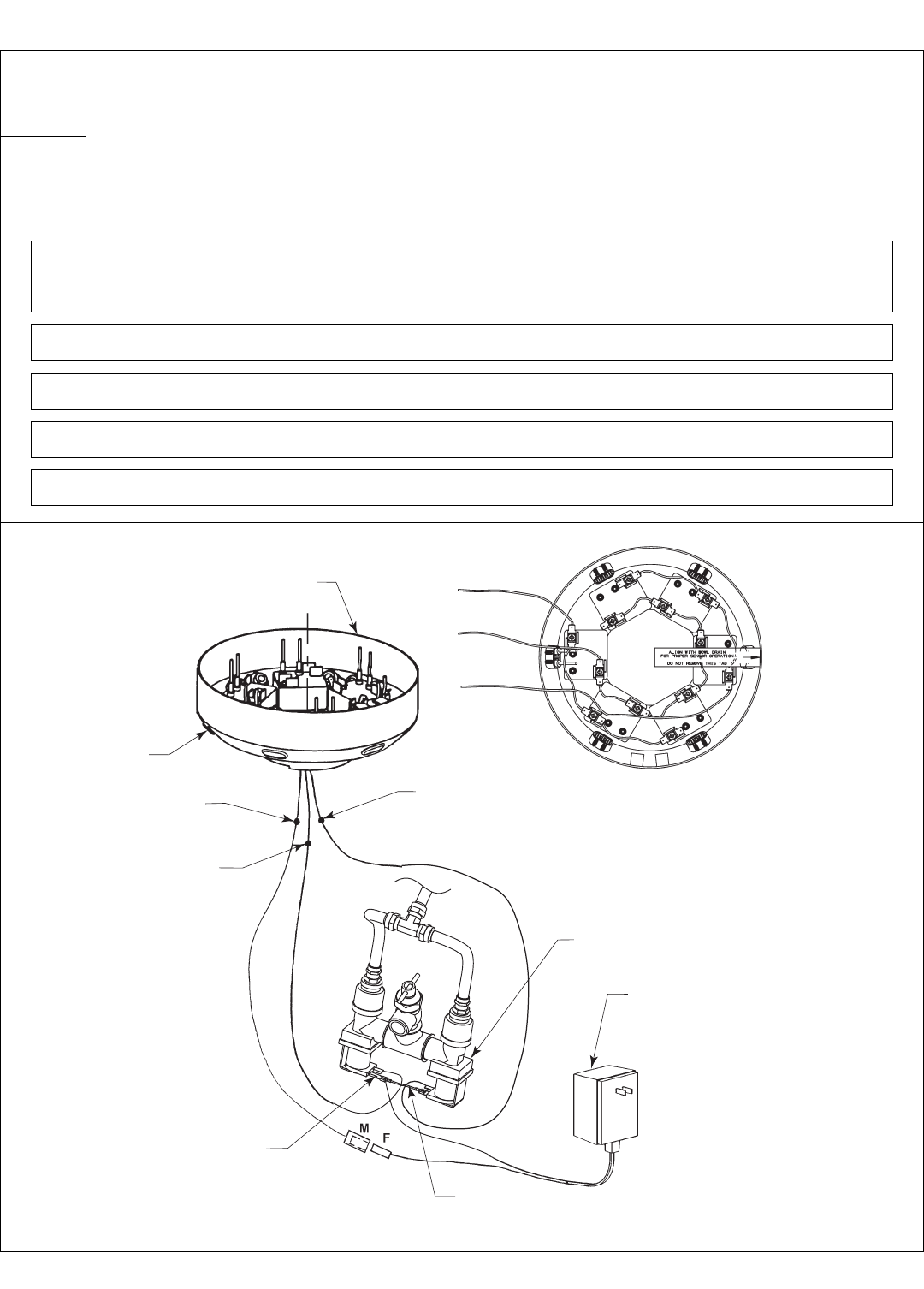

I.R. MODULE
S50-344
TOP VIEW MODULE
ASSEMBLY
CONNECT WIRES
AS SHOWN
VALVE ASSY.
S50-369
110/24 VAC
TRANSFORMER
S83-134
F = FEMALE CONNECT
M = MALE CONNECT
WIRE
ADAPTER
269-620
S53-261
(S53-261A) C
RED
(S53-261A) A
RED
(S53-272) B
BLACK
WINDOW
269-1351
Figure 12
CONNECTER LES TROIS FILS DE L’ENSEMBLE DU MODULE INFRAROUGE À L’ENSEMBLE DE ROBINET. ATTACHER DEUX DES FILS DE
CONNEXION FEMELLES AUX SOLÉNOÏDES COMME IL L’EST INDIQUÉ À LA FIGURE 12. ATTACHER LE FIL DE CONNEXION MÂLE À L’UN
DES FILS DU TRANSFORMATEUR DE 24 V C.A. ATTACHER LE FIL DU TRANSFORMATEUR RESTANT À L’ADAPTATEUR DE FIL DE
SOLÉNOÏDE (VOIR FIGURE 12).
A
CONNECTER LE TRANSFORMATEUR DE 24 V C.A. FOURNI À LA SOURCE D’ALIMENTATION.
B
OUVRIR LES CONDUITES D’ALIMENTATION. OUVRIR COMPLÈTEMENT LA ROBINETTERIE NON-RETOUR/ARRÊT.
C
OUVRIR COMPLÈTEMENT LA SOUPAPE RÉGULATRICE DE DÉBIT ET VÉRIFIER L’INSTALLATION DES TUBULURES POUR TOUTE FUITE
ÉVENTUELLE.
D
PASSER LA MAIN DEVANT CHAQUE DÉTECTEUR JUSQU’À CE QUE L’AIR SOIT PURGÉ DES CONDUITES.
E
(S53-272) B
NOIR
FENÊTRE
269-1351
(S53-261A) A
ROUGE
ENSEMBLE SOUPAPE
S50-369
TRANSFORMATEUR
110/24 V c.a.
S83-134
S53-261
F = CONNEXION FEMELLE
M = CONNEXION MÂLE
VUE DU DESSUS
ENSEMBLE MODULE
CONNECTER FILS
COMME INDIQUÉ
MODULE I.R.
S50-344
(S53-261A) C
ROUGE
ADAPTATEUR
DE FIL
269-620
