TDB3108, WF3208 Terreon
®
circular de 1372 mm (54") Instalación
70 6/4/2007 Bradley Corporation • 215-1187 Rev. N; EN 06-915B

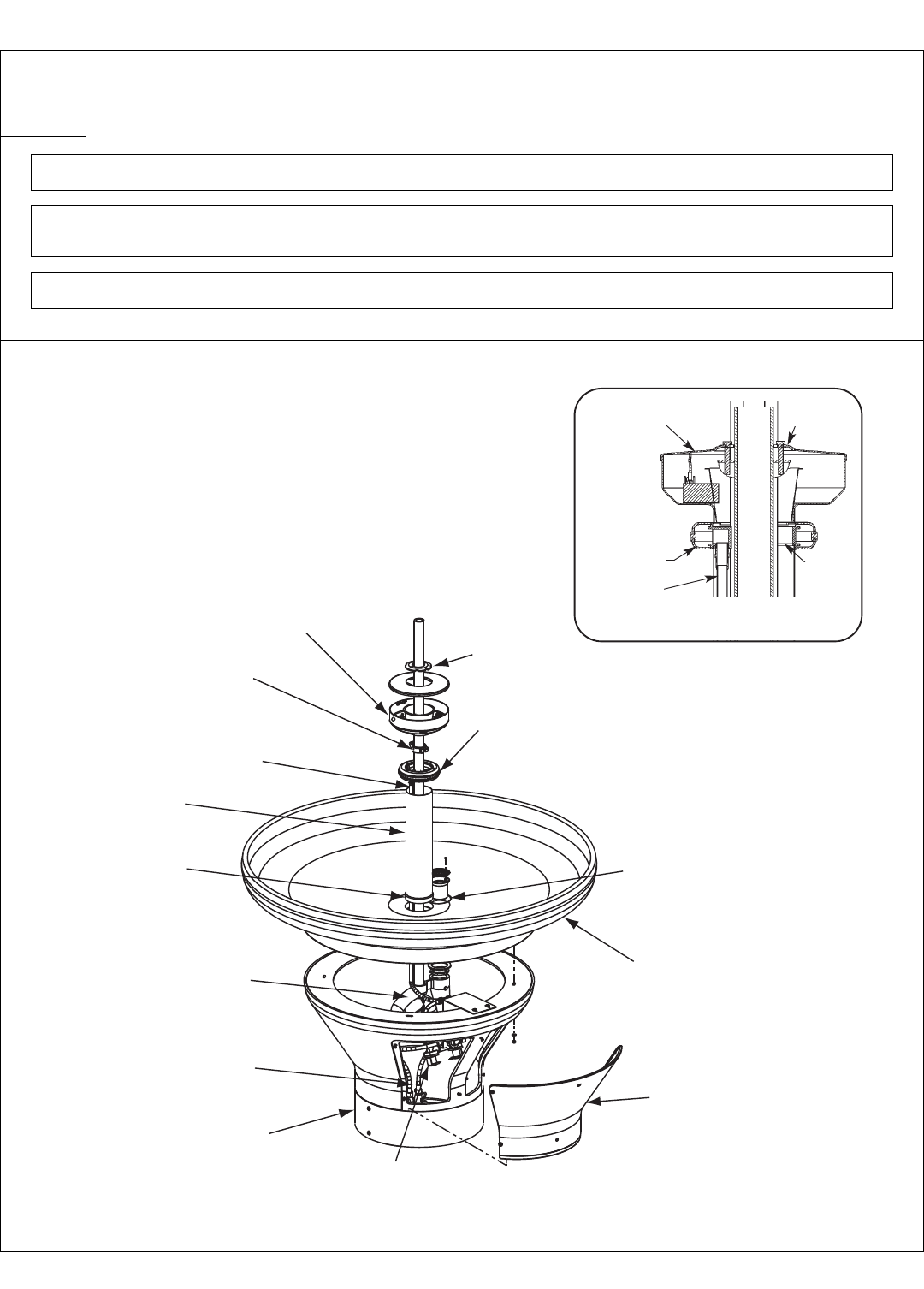

Conjunto de dispositivo infrarrojo Adaptive para unidades de
desagüe tipo B y tipo H con opciones de tubos de conexión
4b
SUPPORT TUBE
GASKET
125-011
SUPPORT TUBE
(STD) S57-005
(JUV) S57-006
PRE-PACK
S45-1466
VENTED TRAP
111-024
TIE BAR
PRE-PACK
S45-056
PEDESTAL ASSY.
S17-242
COVER
107-185 (B)
107-048 (H)
I.R. MODULE ASSY.
S50-344
1/2" SUPPLY TUBE
SPRAYHEAD
S05-054
DRAIN
S45-273
VALVE ASSY.
S50-369
ACCESS PANEL
186-1456
TERREON® DEEP BOWL
(ADA bowl shown, classic bowl
is optional) Part No. varies with color
of bowl. Contact your Bradley Rep.
for assistance.
B/H
(B shown)
COVER
SECTION VIEW OF
B/H UNIT ASSEMBLY
SPRAYHEAD
ACTUATOR
MODULE
ASSY.
TIE
BAR
SUPPLY
TUBE
Figura 8
INSTALE EN LA PALANGANA, EL EXTREMO GUARNECIDO (NO EL EXTREMO AFILADO) DEL TUBO DE SOPORTE CON LA
EMPAQUETADURA (CONSULTE LA FIGURA 8).
A
CONECTE LA TUBERÍA DE SUMINISTRO DE 1/2" A LA BOQUILLA ROCIADORA CON UN CONECTOR DE TUBOS DE 3/8" NPT A 1/2" Y
COLOQUE LA BOQUILLA ROCIADORA EN EL TUBO DE SOPORTE. TIENDA LA TUBERÍA HACIA ABAJO A TRAVÉS DEL TUBO DE SOPORTE
Y CONECTE AL CONECTOR DEL TUBO DE LA VÁLVULA.
B
INSERTE EL TUBO DE VENTILACIÓN DE 1-1/2" (PROPORCIONADO POR EL INSTALADOR) HACIA ABAJO A TRAVÉS DEL TUBO DE
SOPORTE Y ROSQUE DENTRO DEL SIFÓN VENTILADO.
C
CUBIERTA
107-185 (B)
107-048 (H)
PREEMBALADO
S45-1466
PALANGANA PROFUNDA TERREON
®
(se muestra la palangana según ADA, la
palangana clásica es opcional) El número de la
pieza varía según el color de la palangana.
Comuníquese con su representante de Bradley
para obtener ayuda.
SIFÓN VENTILADO
111-024
TUBO DE SOPORTE
(EST.) S57-005
(INF.) S57-006
BARRA DE CONEXIÓN
PREEMBALADA
S45-056
BOQUILLA ROCIADORA
S05-054
EMPAQUETADURA
DEL TUBO DE
SOPORTE
125-011
DESAGÜE
S45-273
CONJUNTO DEL MÓDULO IR
S50-344
PANEL DE ACCESO
186-1456
B/H
(Se muestra B)
CONJUNTO
DEL MÓDULO
ACTUADOR
BOQUILLA
ROCIADORA
TUBO DE
SUMINISTRO
BARRA DE
CONEXIÓN
VISTA EN CORTE DE UN
CONJUNTO DE UNIDAD B/H
CUBIERTA
CONJUNTO DE
PEDESTAL
S17-242
CONJUNTO DE
VÁLVULA
S50-369
TUBO DE SUMINISTRO DE 1/2"
