Installation TDB3108, WF3208 Terreon
®
1372 mm (54") Circulaire
35Bradley Corporation • 215-1187 Rev. N; EN 06-915B 6/4/2007
Spécifications de mise en place des tuyauteries
REMARQUE : Les conduites
d’alimentation pour un ou deux
lavabos fontaines doivent être de
1" ; pour trois lavabos fontaines,
de 1-1/4". Pour plus de trois
lavabos fontaines, augmenter les
dimensions de tuyaux
proportionnellement.
REMARQUE : Les conduites
d’alimentation pour un ou deux
lavabos fontaines doivent être de
1" ; pour trois lavabos fontaines,
de 1-1/4". Pour plus de trois
lavabos fontaines, augmenter les
dimensions de tuyaux
proportionnellement.

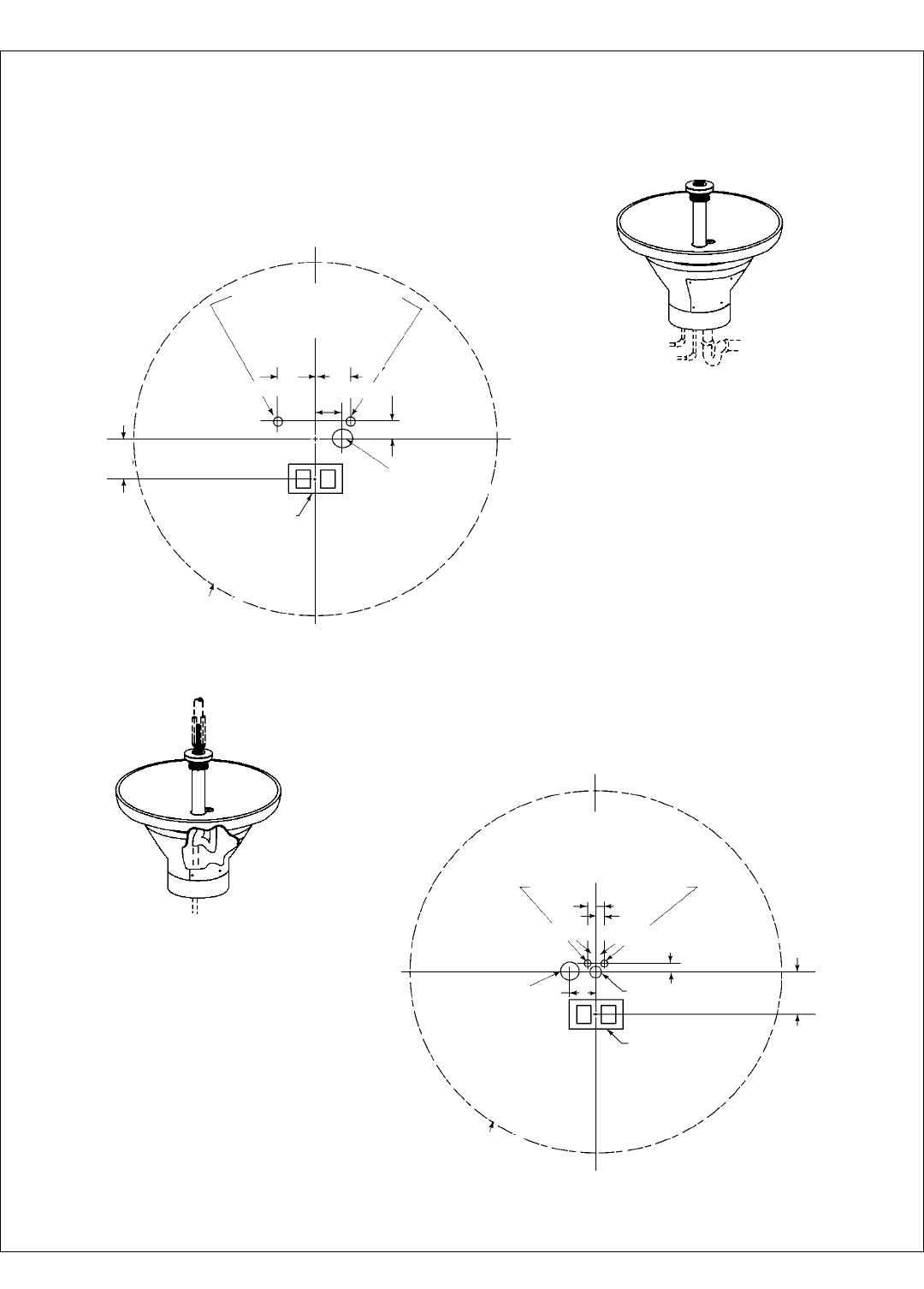

Figure 2a
Figure 2b
Type B
Aération montante centralement avec
alimentations du dessus.
194 mm
(7-5/8")
194 mm
(7-5/8")
EAU CHAUDE
EAU FROIDE
102 mm
(4")
64 mm
(2-1/2")
EMPLACEMENT
CONSEILLÉ POUR
PRISE ÉLECTRIQUE
DRAIN DE 2" NPT :
ERGOT DE
76 mm (3")
AU-DESSUS DU SOL
CUVETTE DE
1372 mm (54")
22,2 mm
(7/8")
ALIMENTATIONS DE 1" NPT DE
DESSUS DOIVENT SE RÉDUIRE À
TUBE EN CUIVRE DE 1/2" NOM. SUR
CES CENTRES POUR PASSER PAR
LE LAVABO FONTAINE
22,2 mm
(7/8")
EAU FROIDE EAU CHAUDE
102 mm
(4")
32 mm
(1-1/4")
DRAIN DE 2" NPT :
ERGOT DE 76 mm
(3") AU-DESSUS
DU SOL
EMPLACEMENT
CONSEILLÉ
POUR PRISE
ÉLECTRIQUE
CUVETTE DE
1372 mm (54")
102 mm
(4")
AÉRATION DE 1-1/2" NPT
AU PLAFOND
102 mm
(4")
Type A
Aération hors canalisation avec
alimentations de dessous.
ALIMENTATIONS DE 1" NPT
DANS LE SOL : ERGOT DE
64 mm (2-1/2") AU-DESSUS
DU SOL
