TDB3108, WF3208 Terreon
®
circular de 1372 mm (54") Instalación
66 6/4/2007 Bradley Corporation • 215-1187 Rev. N; EN 06-915B
2
Montaje y ensamblaje de
palangana/pedestal
PRECAUCIÓN:
La superficie de la palangana es muy lisa.
El peso aproximado de la palangana es de
86,2 kg (190 libras). ¡Manipule con cuidado!
COLOQUE EL PEDESTAL EN EL LUGAR QUE DESEE Y MARQUE LA POSICIÓN DE LAS (4) UBICACIONES DE MONTAJE (CONSULTE
LA FIGURA 4A).
UBIQUE EL ESPACIADOR TAS EN EL PISO SOBRE LOS ORIFICIOS DE MONTAJE. PONGA EL
PEDESTAL EN LA PARTE SUPERIOR DEL ESPACIADOR.
A
ASEGURE EL PEDESTAL AL PISO CON LOS SUJETADORES APROPIADOS, DISPOSITIVOS DE SUJECIÓN Y PERNOS DE 1/2"
(PROPORCIONADOS POR EL INSTALADOR). NO APRIETE EN EXCESO.
B
CON LA AYUDA DE TRES O CUATRO PERSONAS, LEVANTE CUIDADOSAMENTE LA PALANGANA (CONSULTE LA FIGURA
4B) SOBRE EL PEDESTAL ASEGURÁNDOSE DE QUE LOS ORIFICIOS DE DESAGÜE SE ALINEEN CON EL DESAGÜE DEL
PISO Y SE ACOPLEN CON LAS VARILLAS ROSCADAS CON ORIFICIOS RANURADOS EN EL PEDESTAL MEDIANTE EL USO
DE REBORDES POSICIONADORES.
C
OPCIÓN SEGÚN TAS:
CON TUERCAS DE MARIPOSA Y ARANDELAS DE 1/4", FIJE LA PALANGANA
AL PEDESTAL, EN CUATRO LUGARES.
D
DRAIN
TOP VIEW
FRONT VIEW
TDB 3108 BOWL - 190 LBS.
THREADED RODS
(4) PLACES
LOCATOR RIBS
(4) PLACES
1/4" WASHERS
AND WING NUTS
(4) PLACES
THREADED RODS
(4) PLACES
FLOOR MOUNTING
(4) PLACES
DRAIN
PLACE HANDS
HERE WHEN
LIFTING BOWL
PLACE HANDS
HERE WHEN
LIFTING BOWL

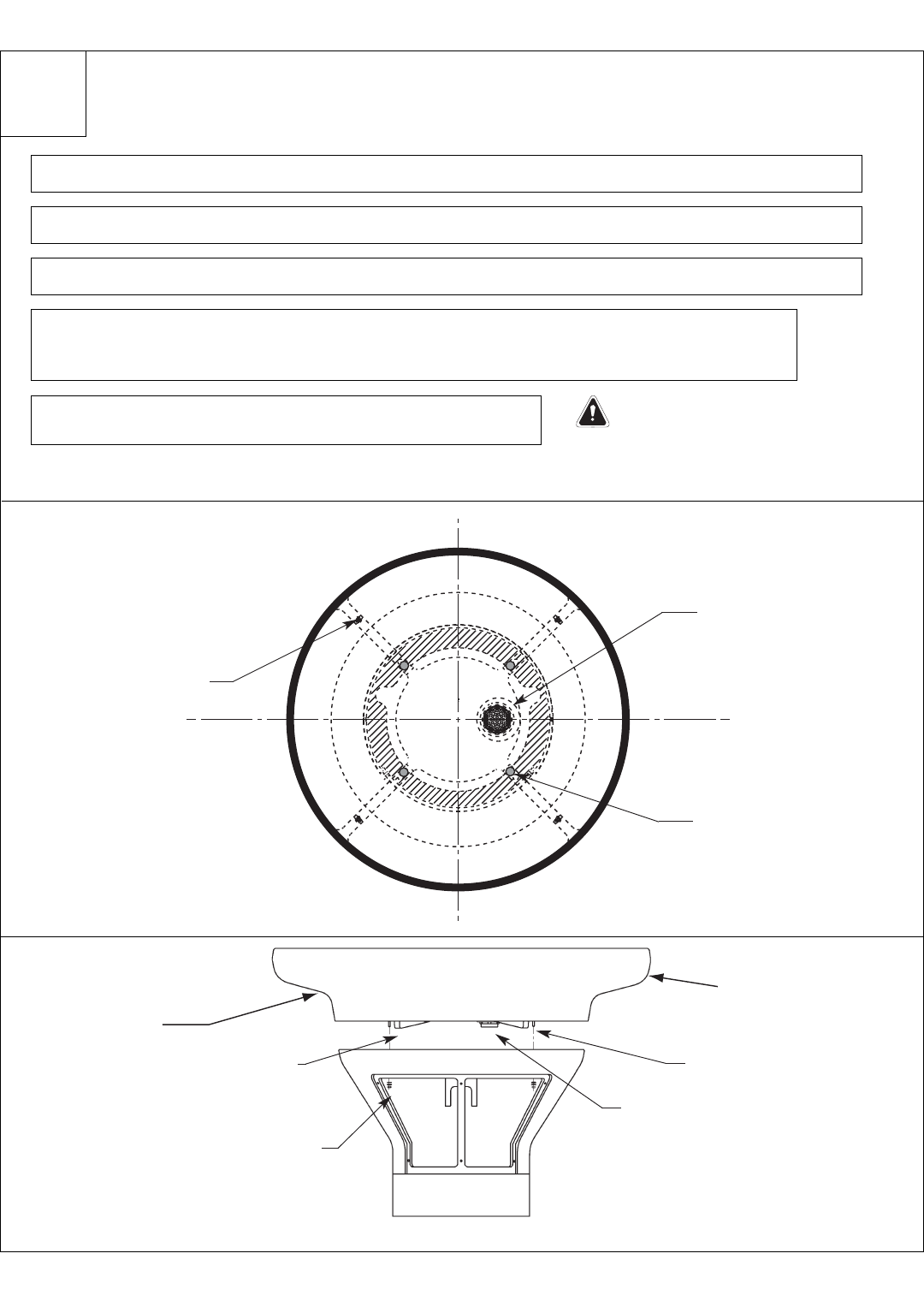

Figura 4a
Figura 4b
DESAGÜE
(4) LUGARES DE MONTAJE
EN EL PISO
COLOQUE LAS MANOS
AQUÍ CUANDO LEVANTE
LA PALANGANA
(4) UBICACIONES DE LAS
VARILLAS ROSCADAS
COLOQUE LAS
MANOS AQUÍ
CUANDO LEVANTE
LA PALANGANA
(4) UBICACIONES
DE LOS REBORDES
POSICIONADORES
DESAGÜE
(4) UBICACIONES
DE LAS ARANDELAS
Y TUERCAS DE
MARIPOSA DE 1/4"
PALANGANA TDB3108 DE 86,2 kg (190 lb)
(4) UBICACIONES DE LAS
VARILLAS ROSCADAS
VISTA EN PLANTA
VISTA FRONTAL
