TDB3108, WF3208 Terreon
®
1372 mm (54") Circulaire Installation
38 6/4/2007 Bradley Corporation • 215-1187 Rev. N; EN 06-915B
2

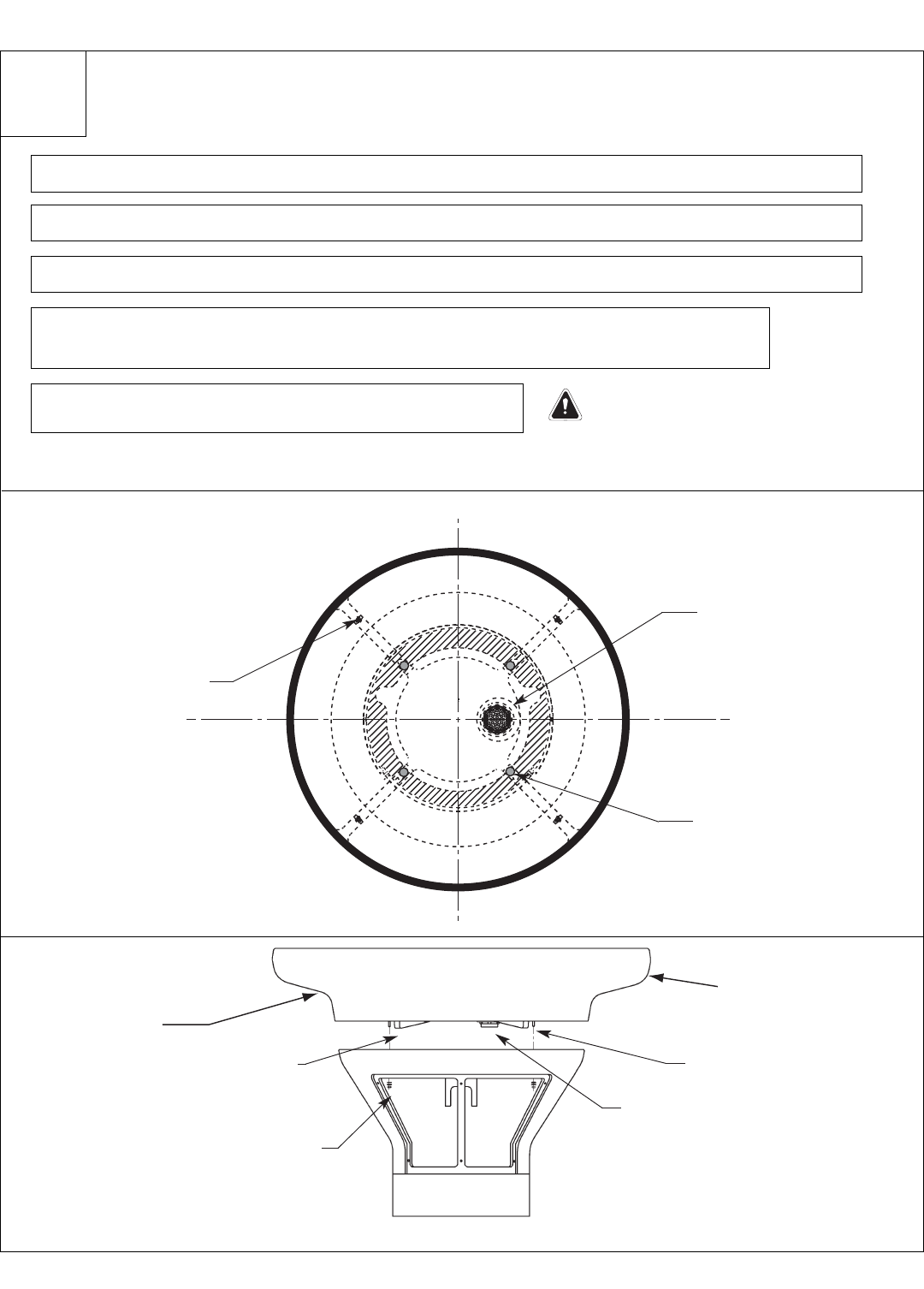

Montage de l’ensemble cuvette et socle
ATTENTION :
La surface de la cuvette est très lisse. La cuvette
pèse approximativement 86,2 kg (190 lbs.)
Manipuler avec soin !
POSITIONNER LE SOCLE À L’EMPLACEMENT SOUHAITÉ ET MARQUER LA POSITION DES (4) EMPLACEMENTS DE MONTAGE (VOIR
FIGURE 4A).
PLACER L’ENTRETOISE TAS SUR LE SOL SUR LES TROUS DE FIXATION. PLACER LE SOCLE SUR L’ENTRETOISE.
A
FIXER LE SOCLE AU SOL À L’AIDE DE FIXATIONS ADÉQUATES, DE DISPOSITIFS D’ANCRAGE DE 1/2" ET DE BOULONS (FOURNIS PAR
L’INSTALLATEUR). NE PAS SERRER EXCESSIVEMENT.
B
AVEC TROIS OU QUATRE PERSONNES, SOULEVER SOIGNEUSEMENT LA CUVETTE (VOIR FIGURE 4B) SUR LE
SOCLE EN S’ASSURANT QUE LES TROUS DE DRAIN S’ALIGNENT SUR LE DRAIN AU SOL ET ACCOUPLER LES TIGES
FILETÉES AVEC LES ORIFICES ALLONGÉS DANS LE SOCLE À L’AIDE DES NERVURES DE REPÈRE.
C
OPTION TAS :
À L’AIDE DES ÉCROUS À OREILLES DE 1/4" ET DES RONDELLES, FIXER
LA CUVETTE SUR LE SOCLE, À QUATRE ENDROITS.
D
DRAIN
TOP VIEW
FRONT VIEW
TDB 3108 BOWL - 190 LBS.
THREADED RODS
(4) PLACES
LOCATOR RIBS
(4) PLACES
1/4" WASHERS
AND WING NUTS
(4) PLACES
THREADED RODS
(4) PLACES
FLOOR MOUNTING
(4) PLACES
DRAIN
PLACE HANDS
HERE WHEN
LIFTING BOWL
PLACE HANDS
HERE WHEN
LIFTING BOWL
Figure 4a
Figure 4b
DRAIN
VUE DE DESSUS
VUE DE FACE
(4) EMPLACEMENTS DE
MONTAGE AU SOL
PLACER LES MAINS ICI POUR
SOULEVER LA CUVETTE
(4) EMPLACEMENTS DE
TIGES FILETÉES
PLACER LES MAINS
ICI POUR SOULEVER
LA CUVETTE
(4) EMPLACEMENTS
DE NERVURES
REPÈRES
DRAIN
(4) EMPLACENTS
RONDELLES DE 1/4" ET
ÉCROUS À OREILLES
TDB3108 CUVETTE – 86,2 kg (190 lbs.)
(4) EMPLACEMENTS DE
TIGES FILETÉES
