Sección 6
23
AJUSTES
6.1 AJUSTE DEL FRENO DE
ESTACIONAMIENTO
NO opere el cortacésped si el freno de
estacionamiento no está en correcto estado de
funcionamiento. Podrían causarse lesiones
graves.
El acople del freno de estacionamiento debe ajustarse
cuando la palanca del freno de estacionamiento se coloca
en la posición “ENGAGE”; el freno de estacionamiento
no evitará que el cortacésped se mueva. Si los
procedimientos siguientes no permiten accionar el freno
de estacionamiento apropiadamente, contacte con su
distribuidor Scag para cualquier ajuste adicional de freno.
1. Coloque un gato de piso debajo de la parte posterior
de la máquina. Levante la máquina y apóyela para
evitar que caiga. Bloquee las ruedas locas para
evitar que la máquina se mueva. Quite las ruedas
motrices.
2. Con el freno en la posición accionada, verifique la
distancia entre la tuerca inferior de la varilla del
accionador de freno y la palanca del accionador de
freno en el lado izquierdo de la máquina. La distancia
deberá ser de 1/8". (Vea la Figura 6-2).
3. Si la distancia no coincide con la medida
especificada, afloje la contratuerca en la horquilla
con ojales situada sobre la varilla del accionador del
freno. (Vea la Figura 6-2).
4. Gire el perno en el fondo de la palanca del
accionador de freno hasta que se alcance la medida
de 1/8" y apriete la contratuerca en la horquilla con
ojales en la varilla del accionador de freno. (Vea la
Figura 6-2). Si la medida de 1/8" no puede
alcanzarse ajustando la varilla del accionador de
freno, ajuste la varilla de control del freno. Realice el
ajuste aflojando la contratuerca en ambos extremos
de la varilla de control del freno y girando la varilla
hasta alcanzar la distancia apropiada. (Vea la Figura
6-1).

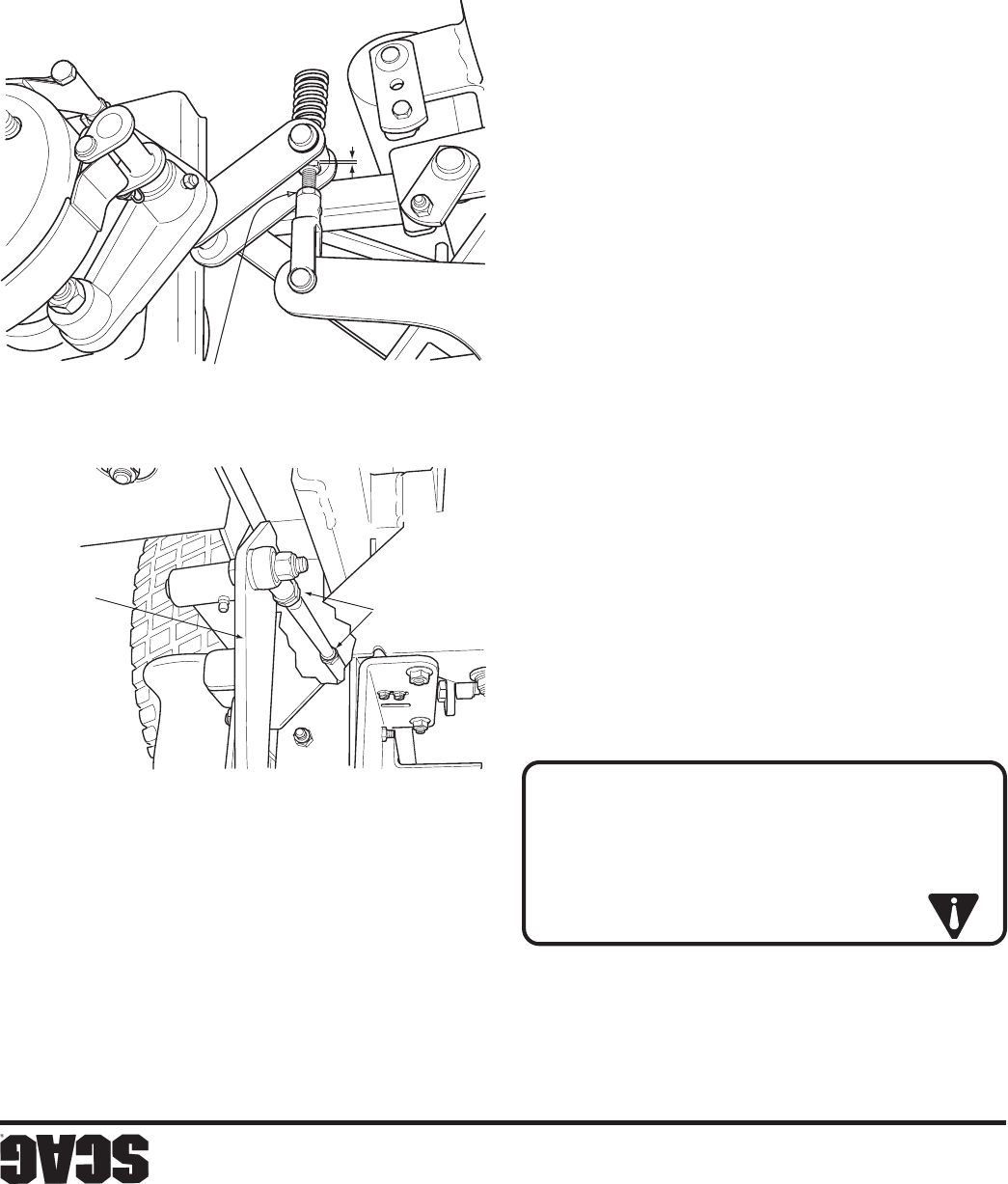

Figura 6-2. Ajuste de la varilla de freno
Figura 6-1. Ajuste de freno
5. Repita los pasos 2-4 en el lado derecho de la
máquina.
6. Reemplace las ruedas motrices y pruebe el freno.
-NOTA-
Si este procedimiento no logra el ajuste apropiado
del freno, contacte con su distribuidor autorizado
de Scag.
AFLOJE AQU
Í
1/8"
390S0153-1 SP
AFLOJE
AQUÍ
STC2002BA SP
MANGO
DEL FRENO
