Sección 6
24

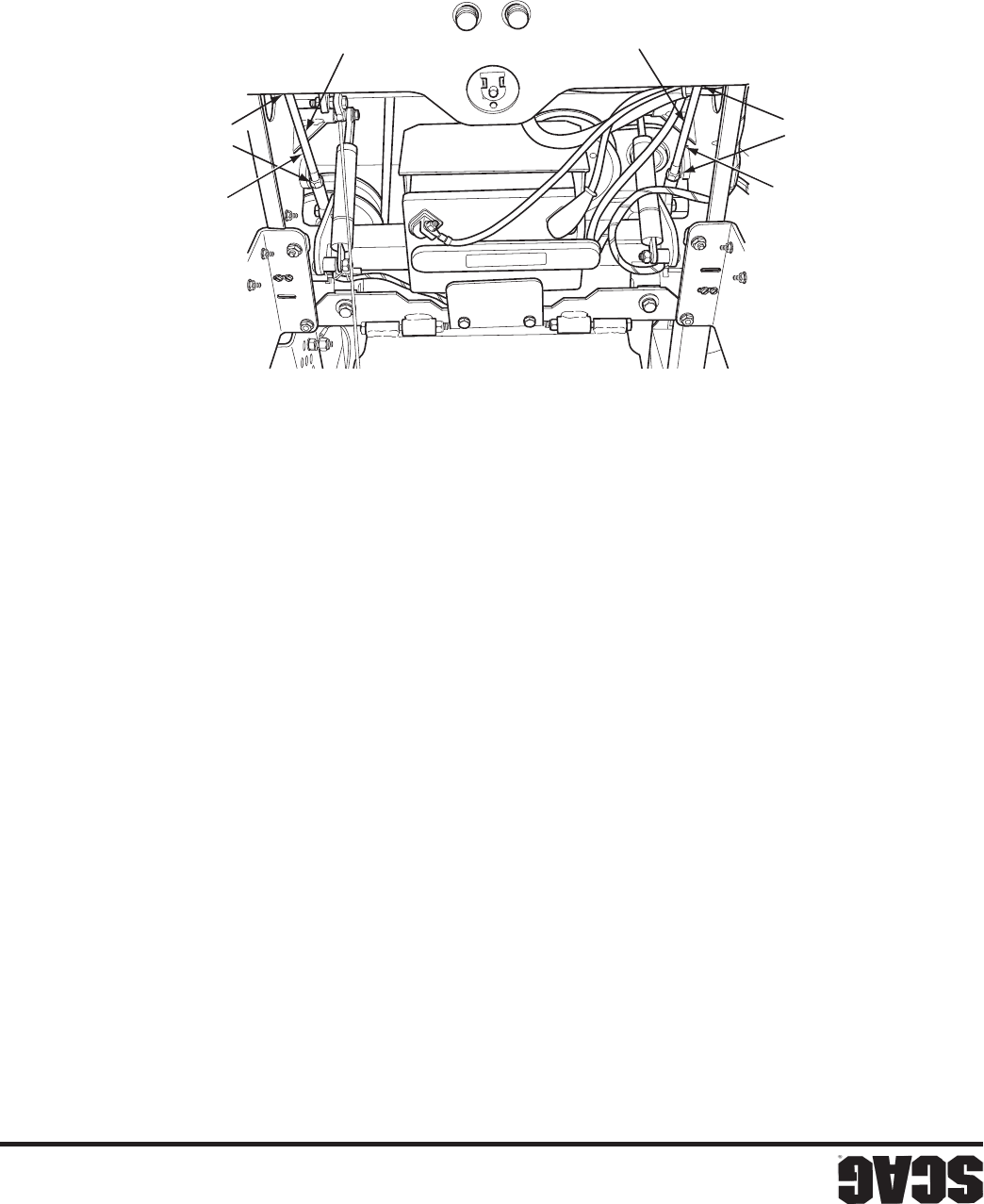

Figura 6-3. Ajuste de la varilla de control de
dirección
3. Opere el motor a la máxima velocidad de operación
y compruebe si la máquina se arrastra hacia adelante
o hacia atrás.
4. Ajuste la rueda derecha aflojando las contratuercas
en la varilla de control de dirección y gire la varilla
hasta que la rueda motriz gire hacia adelante. Gire la
varilla en sentido contrario hasta que la rueda motriz
deje de moverse. Gire la varilla 1/2 vuelta adicional
hacia atrás. (Vea la Figura 6-3).
5. Apriete las contratuercas y repita el proceso para la
rueda izquierda.
6. Accione las palancas de control de dirección hacia
adelante y en reversa y regréselas a la posición
neutral.
7. Compruebe que las ruedas motrices permanezcan en
neutral y ajuste de nuevo si es necesario.
8. Compruebe que las palancas de control de dirección
golpeen el tope antes de que las bombas alcancen la
carrera completa. Ajuste como lo considere
necesario.
6.2 AJUSTES DE DESPLAZAMIENTO
Se tendrán que realizar ajustes neutrales o de alineación
si:
A. Las palancas de control de dirección están en la
posición neutral y la máquina se arrastra hacia
adelante o hacia atrás. (Vea Ajuste neutral).
B. Las palancas del control de dirección están en la
posición completamente hacia adelante y el
cortacésped se tira a un lado o al otro al
desplazarse hacia adelante. (Ajuste de
alineación, Vea página 25).
Ajuste neutral
1. Asegúrese de que las palancas de la válvula de
descarga estén en la posición de operación y que las
palancas de control de dirección estén en la posición
neutral de bloqueo.
2. Con un operador en el asiento, arranque el motor y
libere el freno de estacionamiento.
AJUSTE
AQUÍ
AJUSTE
AQUÍ
VARILLA IZQUIERDA DE
CONTROL DE DIRECCIÓN
VARILLA DERECHA DE
CONTROL DE DIRECCIÓN
AFLOJE
AQUÍ
AFLOJE
AQUÍ
STC2002SCRA SP
