Sección 7
42

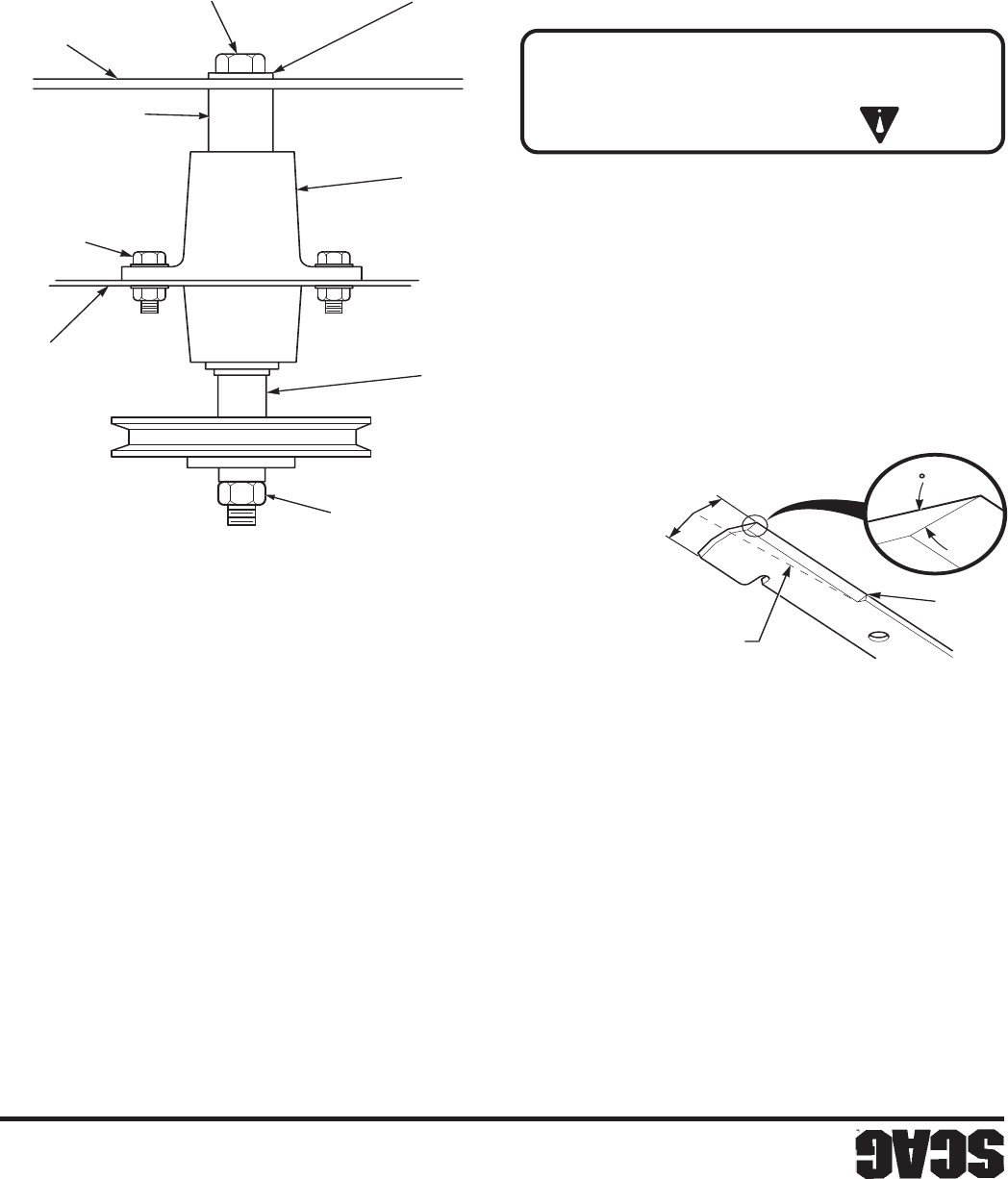

Figura 7-8 Reemplazo de la cuchilla
390S0160 S
P
PLATAFORMA
DE CORTE
TORQUE DE TUERCA
HEXAGONAL 75 LB-PIE
EJE
CONJUNTO
DEL EJE
ARANDELA
PERNO HEXAGONAL
CUCHILLA
DE CORTE
PERNO / TUERCA DE
CABEZA HEXAGONAL
ESPACIADOR DE
CUCHILLA DE CORTE
3. Asegure las cuchillas de corte para evitar que giren,
(use la herramienta opcional Blade Buddy, N/P 9212,
para ayudarlo a asegurar las cuchillas de corte) y
quite la tuerca del perno de fijación de la cuchilla.
Quite la cuchilla de corte, el perno y el espaciador
del eje. (Figura 7-8).
-NOTA-
Para quitar el perno de la cuchilla del eje de
corte se tendrá que levantar ligeramente la parte
frontal de la máquina.
4. Para instalar la nueva cuchilla de corte, coloque la
arandela plana en el perno de la cuchilla y deslice el
perno en el agujero de la cuchilla.
-NOTA-
Asegúrese de que la cuchilla se instale con la
aleta de izamiento hacia la parte superior de
la plataforma.
B. Afilado de las cuchillas
-NOTA-
Si es posible, use una lima para afilar la
cuchilla. Si usa una esmeriladora, puede
quemar la cuchilla.
-NOTA-
NO afile las cuchillas más de 1/3 del ancho de
la cuchilla.
1. Afile el borde de corte en el mismo bisel que el
original. Vea la Figura 7-7. Sólo afile la parte
superior del borde de corte para mantener el filo.
2. Revise el balance de la cuchilla. Si las cuchillas están
desbalanceadas, puede producirse vibración y
desgaste prematuro. Consulte con su distribuidor
autorizado Scag para balancear la cuchilla o por
herramientas especiales si prefiere balancear sus
cuchillas usted mismo.
C. Reemplazo de la cuchilla
1. Quite la llave de encendido antes de dar servicio a
las cuchillas.
2. Levante la plataforma del cortacésped a la posición
más alta. Coloque el pin de amarre en la posición
más alta de altura de corte para evitar que caiga la
plataforma.
ADVERTENCIA:
Siempre lleve la protección apropiada para
manos y ojos al trabajar con cuchillas de corte.
SGB033 SP
Mantenga el ángulo de
la cuchilla
No corte
X NO debe exceder 1/3
del ancho de la cuchilla
X
30
Figura 7-7 Afilado de la cuchilla
