54 se c t i O n 4 — as s e M b l a g e e t i n st a l la t i On

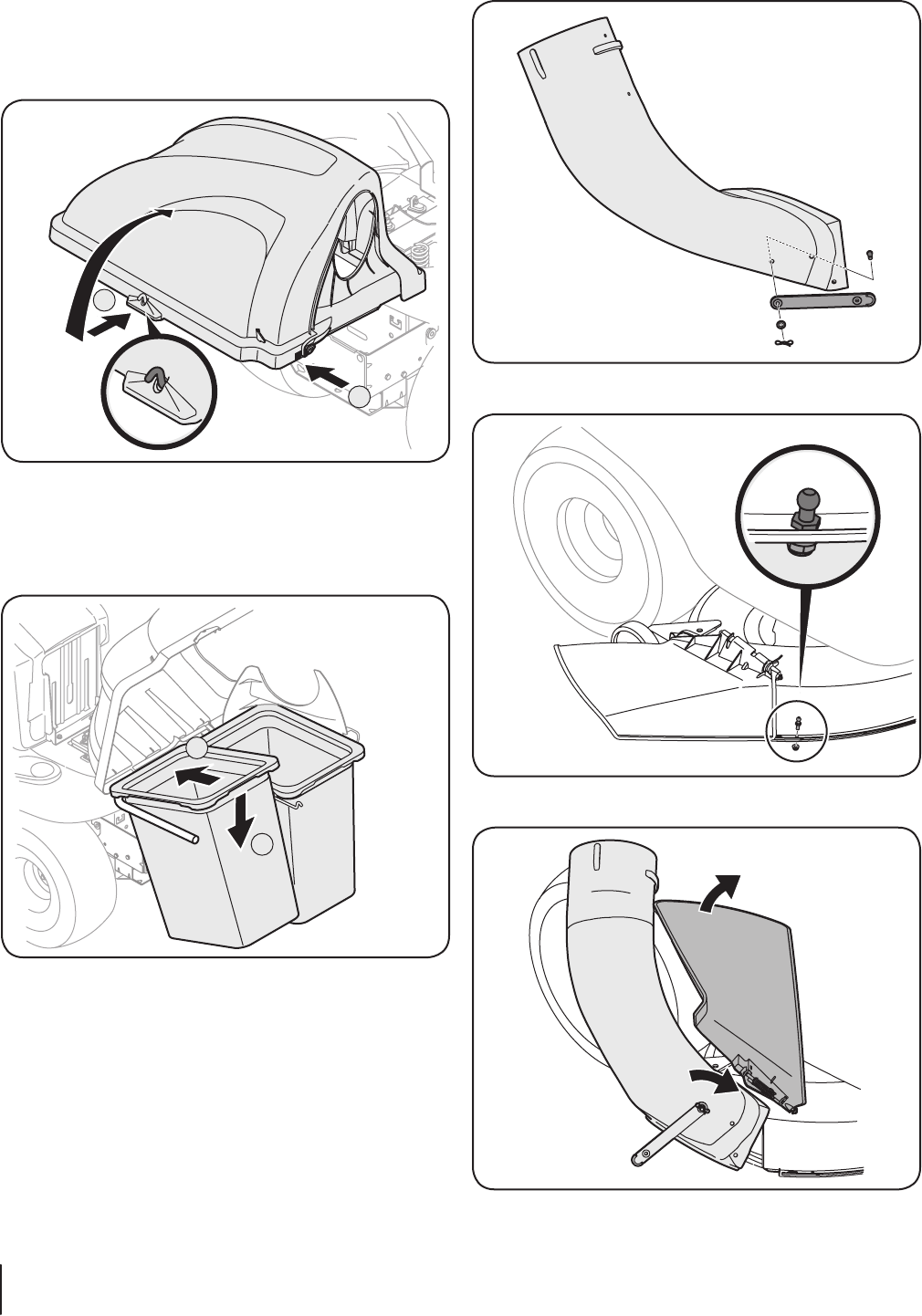

Ouvrez le capot en appuyant sur l’arrière, la languette du 7.
côté droit avec votre main droite, comme illustré au point 1
de la figure 4-17, et levez le couvercle avec votre main
gauche placée sur à l’arrière du centre du couvercle du
dispositif d’ensachage, point 2.
Installez les deux assemblages de sacs avec les côtés du 8.
grillage serrés faisant face vers l’avant, sur les supports de
fixation des sacs en insérant d’abord le bord avant, comme
illustré à la figure 4-18 et en déposant le bord arrière
jusqu’à ce qu’il s’insère dans l’assemblage.
Installez la courroie de la goulotte de descente en 9.
caoutchouc sur le coude de la goulotte de descente à l’aide
de l’axe à épaulement, de la rondelle et la goupille fendue
de style papillon. Consultez la figure 4-19.
Installez la queue à rotule provenant de votre jeu de 10.
montage dans le trou à l’avant de la plate-forme de la
tondeuse, comme illustré à la figure 4-20, et fixez-la avec le
contre-écrou d’épaulement fourni.
Avec la goulotte d’éjection du tracteur soulebée et 11.
maintenue ouverte, installez le coude de la goulotte sur
l’ouverture de la goulotte en plaçant le dessus, le bord
Figure 4-17
Figure 4-18
Figure 4-19
Figure 4-21
Figure 4-20
