32 se c c i ó n 4 — ar M a d O e in s t a l a c i ó n
Armado del resto de los componentes del
recolector
Una vez que las ménsulas de montaje están armadas y colocadas
en el tractor, siga estos pasos para armar el resto de los
componentes de la embolsadora.

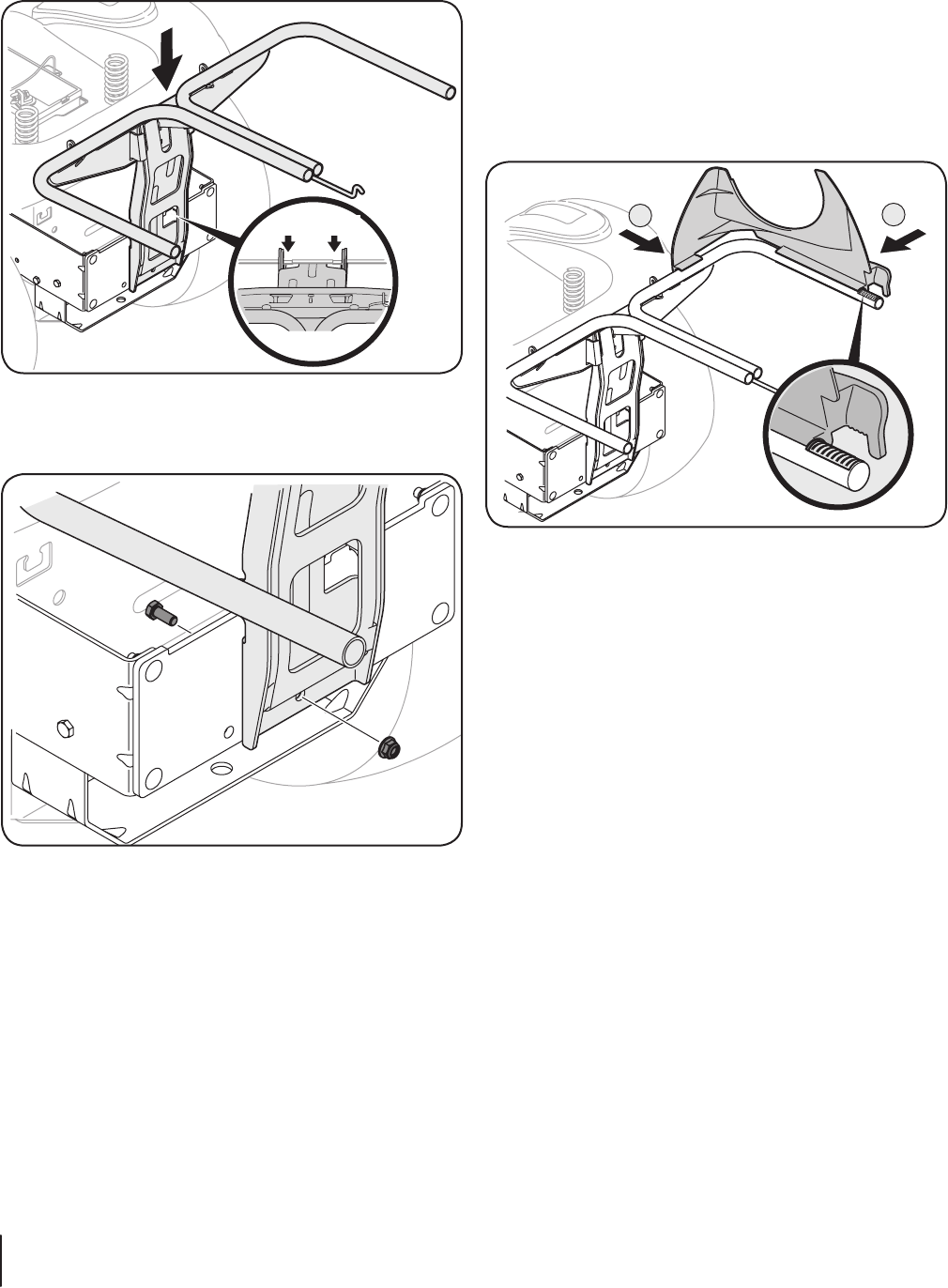

Calce a presión el soporte plástico del canal superior 1.
colocando primero el lateral sobre el riel de soporte de la
embolsadora con el borde que calza a presión alineado con
la línea roja, como se ve en la Fig. 4-11.
Calce el frente del soporte del canal al riel, como se 2.
muestra en el recuadro de la Fig. 4-11.
Instale la unidad de suspensión del recolector en la unidad 1.
de montaje del tractor enganchándolo sobre la placa de
enganche entre las dos lengüetas. Vea la Fig. 4-9.
Asegure la unidad de suspensión a la unidad de montaje 2.
con un perno de 5/16” y una tuerca de brida provistos. Vea
la Fig. 4-10.
Figura 4-9
Figura 4-10
Figura 4-11
Vista superior
Lengüetas
