30 se c c i ó n 4 — ar M a d O e in s t a l a c i ó n
Armado de las ménsulas de montaje
Para armar la unidad de montaje de la embolsadora,
localice el paquete de la unidad de montaje y siga
estos pasos:
Una las dos ménsulas laterales de enganche a la mensula 1.
de unión trasera universal con cuatro pernos hexagonales
y tuercas de seguridad con brida. Con los ganchos de las
ménsulas apuntando hacia abajo, las lengüetas de las placas
de enganche deben apuntar hacia arriba. Vea la Fig. 4-3.
Voltée la unidad y una la ménsula de soporte de enganche 2.
a la unidad de montaje como se ilustra en la Fig. 4-4.
Nota: Puede ser útil en esta etapa dejar este elemento
ajustado sólo a mano para facilitar la alineación del orificio
de enganche con el pasador de horquilla. Más adelante
en el manual se le indicará cuándo debe ajustar este
elemento.
Nota: Los orificios más cercanos a los ganchos de montaje
se usan con todas las máquinas de los modelos serie 700,
en tanto que los dos orificios próximos a la barra son
para todos los otros modelos. La ménsula de soporte de
enganche se debe voltear para poder alinear los orificios
pertinentes de acuerdo con el modelo de la máquina en
que se instale esta embolsadora. Vea la Fig. 4-4.

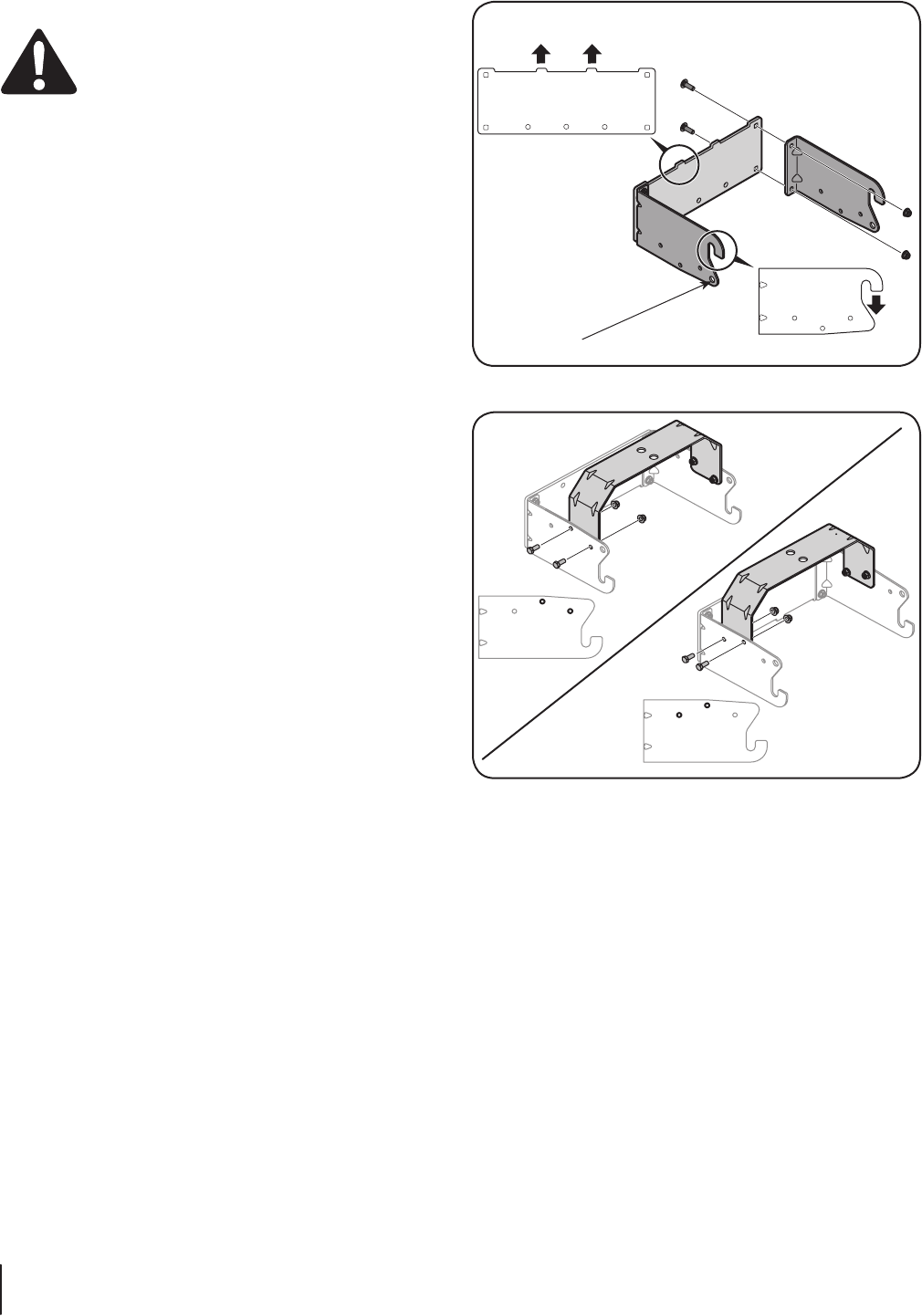

Figura 4-3
Orificio para el pasador de horquilla para todos los montajes de la serie 700
Figura 4-4
Para los modelos 700
Vista
lateral
Vista
lateral
