Assemblage et installation
4
49

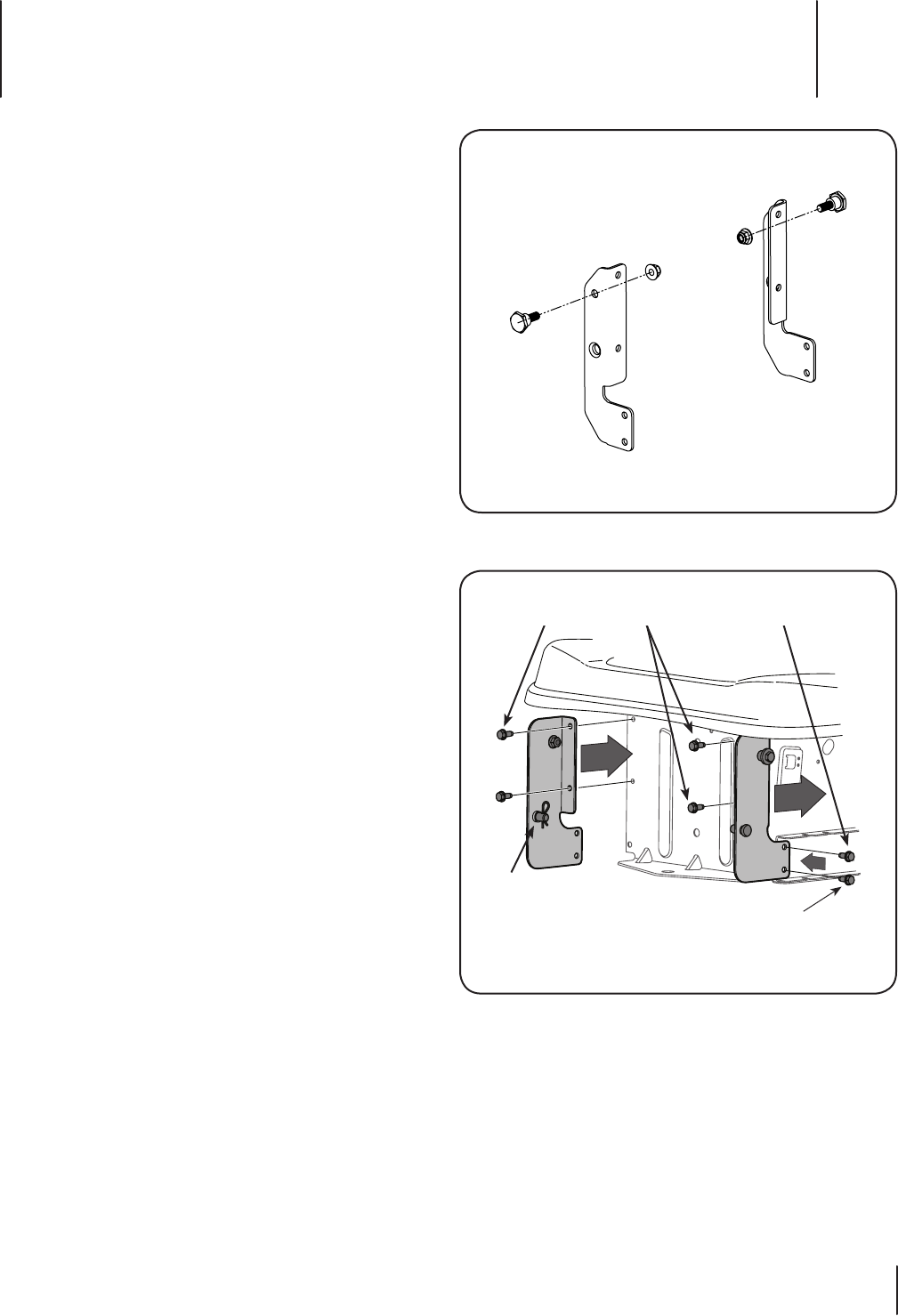

Figure 4-1
Figure 4-2
Tracteurs de la série 700 seulement
Si vous assemblez ce dispositif d’ensachage pour l’utilisation
sur n’importe quel modèle de tracteur de série 700, vous devrez
installer les deux supports de fixation du tracteur fournis dans
votre trousse d’installation du dispositif d’ensachage. Si vous
installez ce dispositif d’ensachage sur tout autre tracteur, passez
outre ces étapes et rendez-vous à la section Montage des
supports de fixation à la prochaine page.
Pour installer ces supports sur un modèle de tracteur de série
700, suivez ces étapes :
Installez un boulon à épaulement fourni dans le jeu de 1.
montage, sur chaque support et fixez-les avec les contre-
écrous à épaulement également inclus dans le jeu de
montage. Consultez la figure 4-1.
Retirez et jetez les deux vis dans l’armature inférieure, 2.
comme illustré à la figure 4-2.
Montez les supports de fixation du tracteur de série 700 3.
à votre tracteur à l’aide des huit vis à tête hexagonals
autotaraudeuse incluses avec votre trousse en vous servant
des trous perforés dans l’armature de votre tracteur pour
les deux boulons de fixation supérieurs et les trous sur
l’armature inférieure où vous avez précédemment retiré les
vis et les avez jetées. Consultez la figure 4-2.
En attachant l’assemblage du support de fixation d’attelage 4.
au tracteur, fixez avec l’axe à épaulement et les agrafes
illlustrées à la figure 4-2, en plus de l’axe à épaulement
utilisée dans la plaque d’attache à la page suivante.
Jetez les boulons existants et
remplacez-les par les boulons
fournis dans le jeu de montage.
Axe à épaulement
utilisée sur tous les
modèles de tracteurs
de série 700 pour
sécuriser l’assemblage
du support
Fixez les supports à l’aide des vis taraudeuses à
tête hexagonale 5/16-18 x 0,750
