Instalación (contd.)
NOTA: Al conectar el control remoto al MiniMax
™
CH, instale los cables del termostato a bajo
voltaje de manera separada desde CUALQUIERA de los cables de líneas de voltaje.
Si no sigue las instrucciones correctamente hará que el termostato funcione incorrectamente.
Figura 19.
ELECTRÓNICA

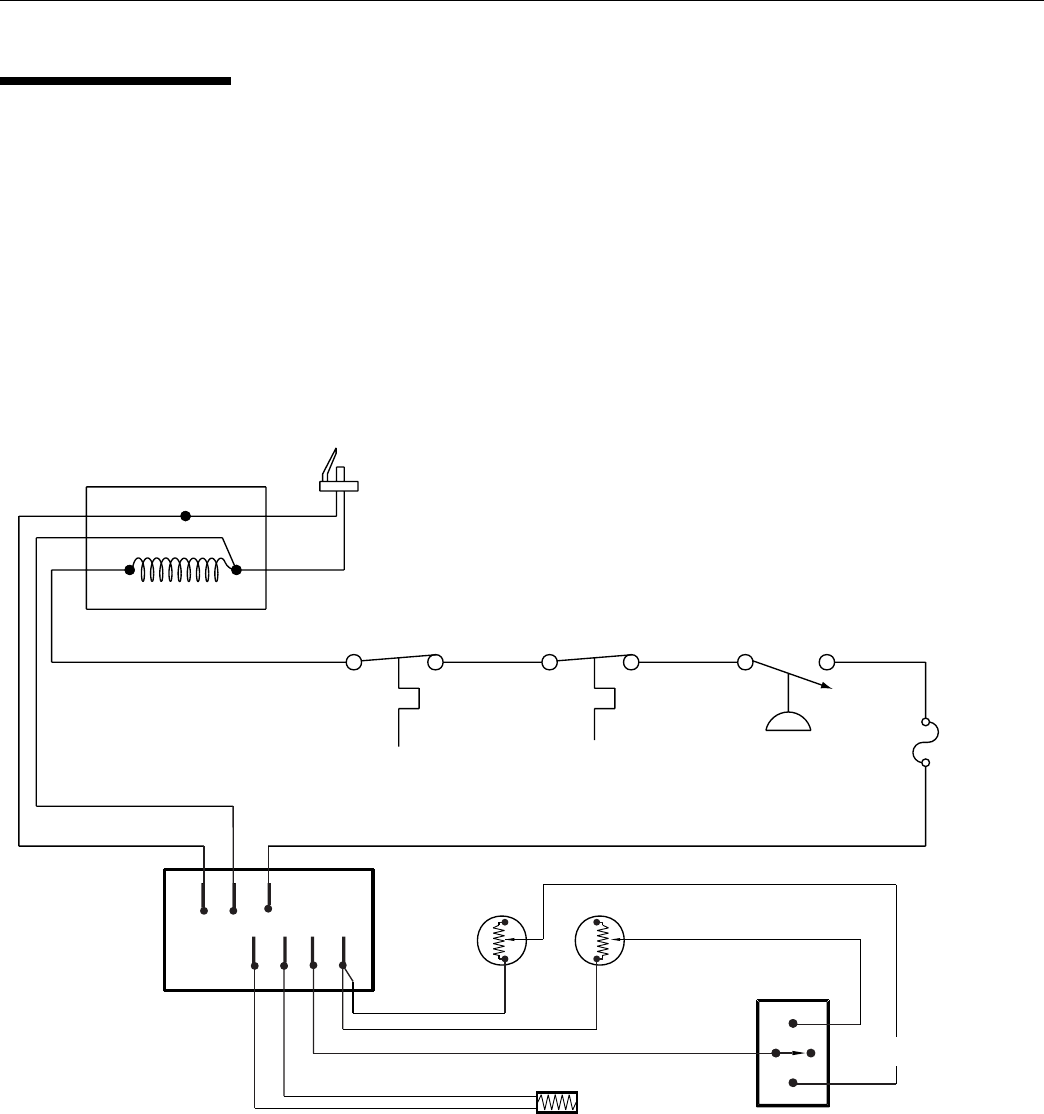

Diagrama de cableado electrónico (millivolt)
BLANCO
VÁLVULA DE GAS
NARANJA
BLANCO
LÍMITE ALTO
SPA
BLANCO
BLANCO
CIERRE DE
SEGURIDAD
INTERRUPTOR
DE PRESIÓN
BLANCO
PISCINA
PILOTO
GENERADOR
CORTE
TÉRMICO
TH
PP
TH/PP
POT 1
TABLERO DEL TERMOSTATO
POT 2
TH/PP
PP
POT
SENSOR
SEN
TH
BLANCO
BLANCO
ROJO
APAGADO
DIAGRAMA DE CABLEADO MINIMAX CH (MILLIVOLT) TERMICO DUAL
(ELECTRONICA HONEYWELL)
SI SE REQUIERE REEMPLAZAR EL CABLEADO ORIGINAL DE FÁBRICA, EL INSTALADOR DEBE PROVEER
EL CABLE APROBADO UL Ó CSA (EN CANADÁ), CON MEDIDA DE 18, 600V Y CON ÍNDICE DE TEMPERATURA
DE 105C˚. SUSTITUYA EL CABLEADO DEL FUSIBLE TÉRMICO POR EL CABLE APROBADO UL Ó CSA
(SI ES DE CANADÁ), CON INDICADOR 18, 600V Y CON ÍNDICE DE TEMPERATURA DE 125 C˚.
EL CABLEADO DE INTERCONEXIÓN AL ARTEFACTO DEBE REGIRSE POR CÓDIGO ELÉCTRICO NACIONAL
(NATIONAL ELECTRICAL CODE) O POR LOS CÓDIGOS DE CABLEADO LOCAL.
