Directives d'Assemblage du Boîtier de
Débranchement
Le boîtier de débranchement se trouve dans un boîtier de type
NEMA 3R adapté pour un usage à l'intérieur et à l'extérieur.
Les directives pour l'assemblage du boîtier de débranchement
comprennent:
• Le boîtier de débranchement doit être installé avec la
quincaillerie de raccordement de conduits appropriée.
• Installez le boîtier de débranchement sur une structure de
soutien ferme et solide. Assurez-vous qu'il est au niveau et
d'aplomb. Ceci peut être accompli en insérant des rondelles
entre le boîtier de débranchement et la surface de fixation.
• N'installez JAMAIS le boîtier de débranchement dans un
endroit où une substance corrosive pourrait s'infiltrer.
• Protégez le boîtier de débranchement en tout temps contre
l'humidité, les poussières, les saletés, les peluches,le gravier et
les vapeurs corrosives.

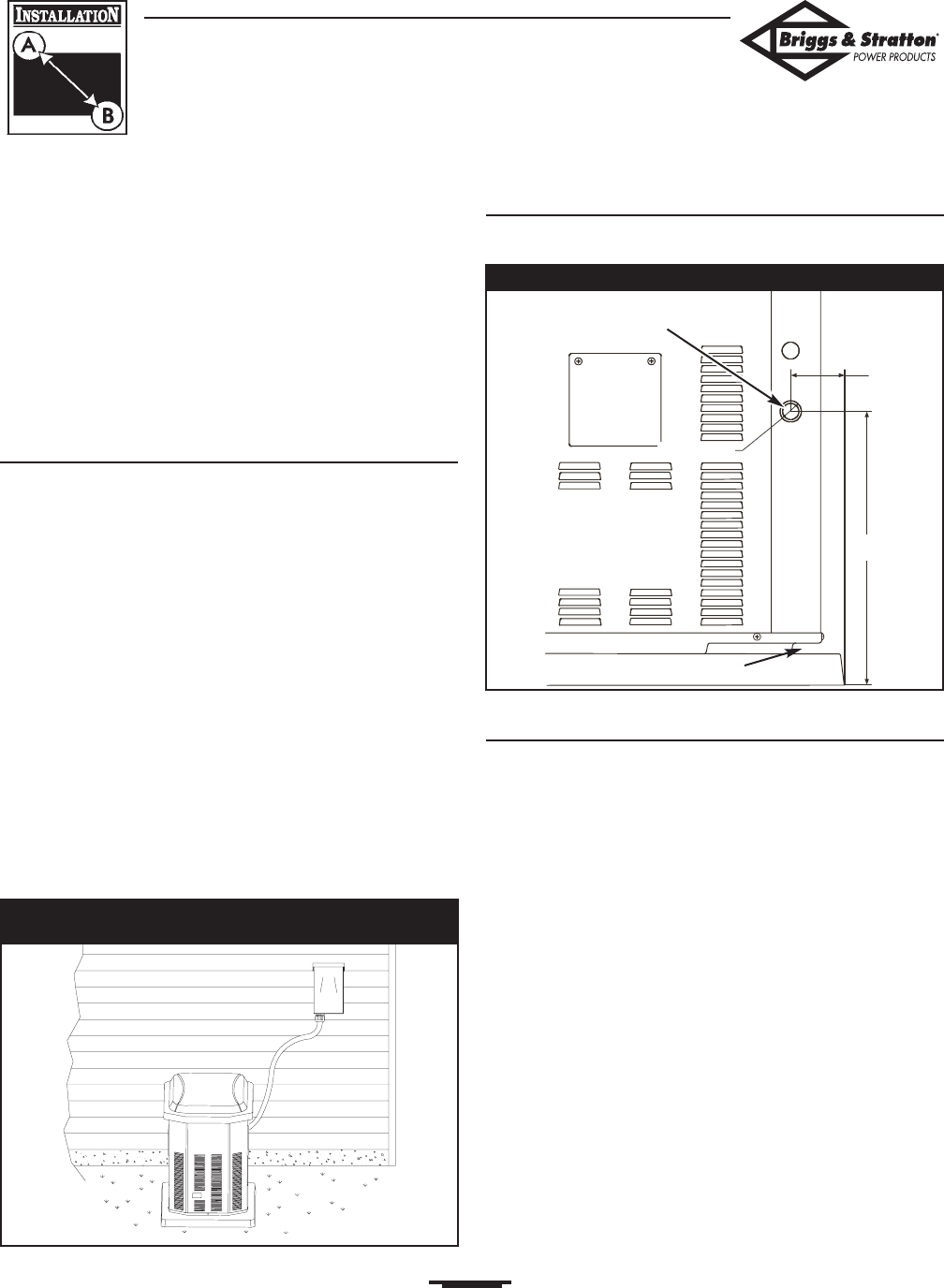

La Figure 54 illustre une installation typique de boîtier de
débranchement. Discutez des suggestions/changements de
disposition avec le propriétaire avant d'entamer le processus
d'installation.
Dimensions de l'Orifice d'Admission du
Combustible
Ci-dessous, la Figure 55 décrit l'emplacement du raccord de
tuyauterie du combustible.
Toit Amovible et Porte d'Accès
Le génératrice d’état d’attente est équipé d'une enceinte avec toit
amovible et porte d'accès au panneau électrique.
Pour enlever le toit:
Retirez les quatre vis et soulevez le toit.
Pour enlever la porte d'accès:
1. Retirez le toit de la façon décrite ci-dessus.
2. Retirez la vis en haut de la porte d'accès.
3. Tirez la porte d'accès vers l'extérieur de l'unité tout
exerçant une pression vers le haut et en l'éloignant de la
base. La porte se dégagera de l'enceinte de la génératrice.
Pour installer la porte d'accès et le toit :
1. Guidez le bas de la porte d'accès dans la base.
2. Poussez la porte d'accès jusqu'à ce qu'elle s'aligne avec les
côtés.
3. Replacez la vis de la porte.
4. Replacez le toit et les vis.
Figure 55 — Emplacement du Combustible et des Éléments
3/4” NPT
Connecteur de tuyauterie
de combustible
4.5”
13.5”
Figure 54 — Assemblage Typique d'un Boîtier de
Débranchement
Pochettes de Levage
