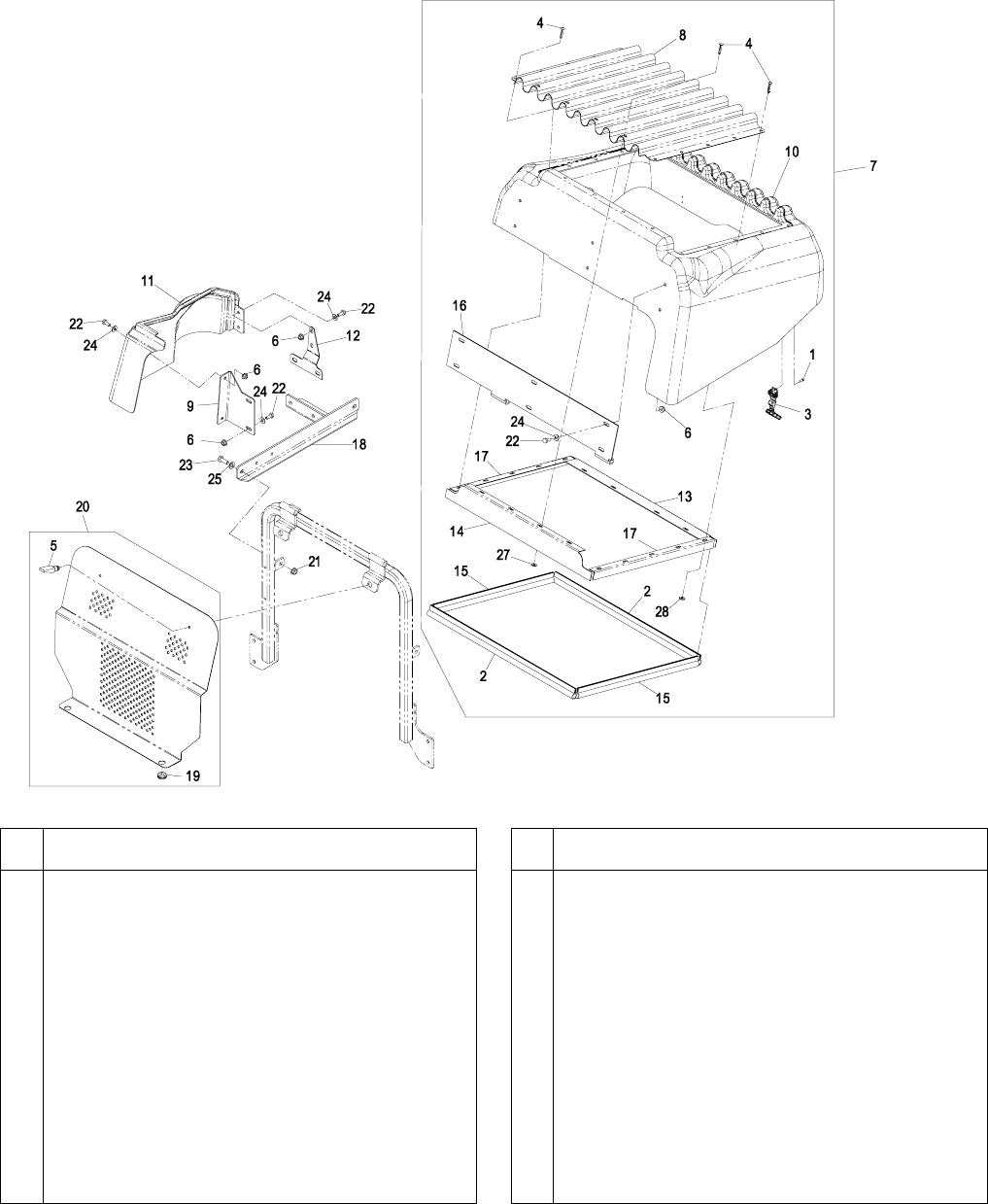

HOOD AND PANEL GROUP
-18-
Item
Part No.
Description
Qty.
1 923786 Rivet ......................................................4
2 1-643187 Seal, Trim 20"........................................2
3 1-643188 Latch, Rubber ........................................2
4 1-803072 Rivet ......................................................18
5 74-5950 Latch......................................................2
6 32128-33 Nut, Whizlock 1/4-20..............................12
7X 103-9200 Asm, Hood.............................................1
8 103-9201-03 Screen, Radiator....................................1
9 103-9206-03 Bracket, Front Cover..............................1
10 103-9220 Cover, Radiator......................................1
11 103-9221 Panel, Side ............................................1
12 103-9222-03 Bracket, Rear Cover ..............................1
13 103-9223-03 Mount, Seal Rear...................................1
14 103-9224-03 Mount, Seal Front ..................................1
Item
Part No.
Description
Qty.
15 103-9225 Seal, Trim 17.1".....................................2
16 103-9226-03 Wld, Hinge.............................................1
17 103-9228-03 Mount, Seal Side ...................................2
18 109-3257 Asm, Air Cleaner Brkt W/Decals............1
19 109-0023 Grommet ...............................................2
20 116-0136 Asm, Air Deflector W/Decal...................1
21 32128-33 Nut, Whizlock 1/4-20 .............................12
22 321-3 Screw, HH 1/4-20 x 5/8..........................12
23 322-4 Screw, HH 5/16-18 x 7/8........................2
24 3256-22 Washer, 1/4 SAE...................................12
25 3256-23 Washer, 5/16 SAE.................................2
26 32128-20 Nut, Whizlock 5/16-18 ...........................2
27 1-303435 Washer, Spring Disc..............................4
28 3256-14 Washer..................................................14
Exmark black touch up spray paint – gloss black.
X Hood assembly comes with back logo decal, side decals need to be ordered separately.
