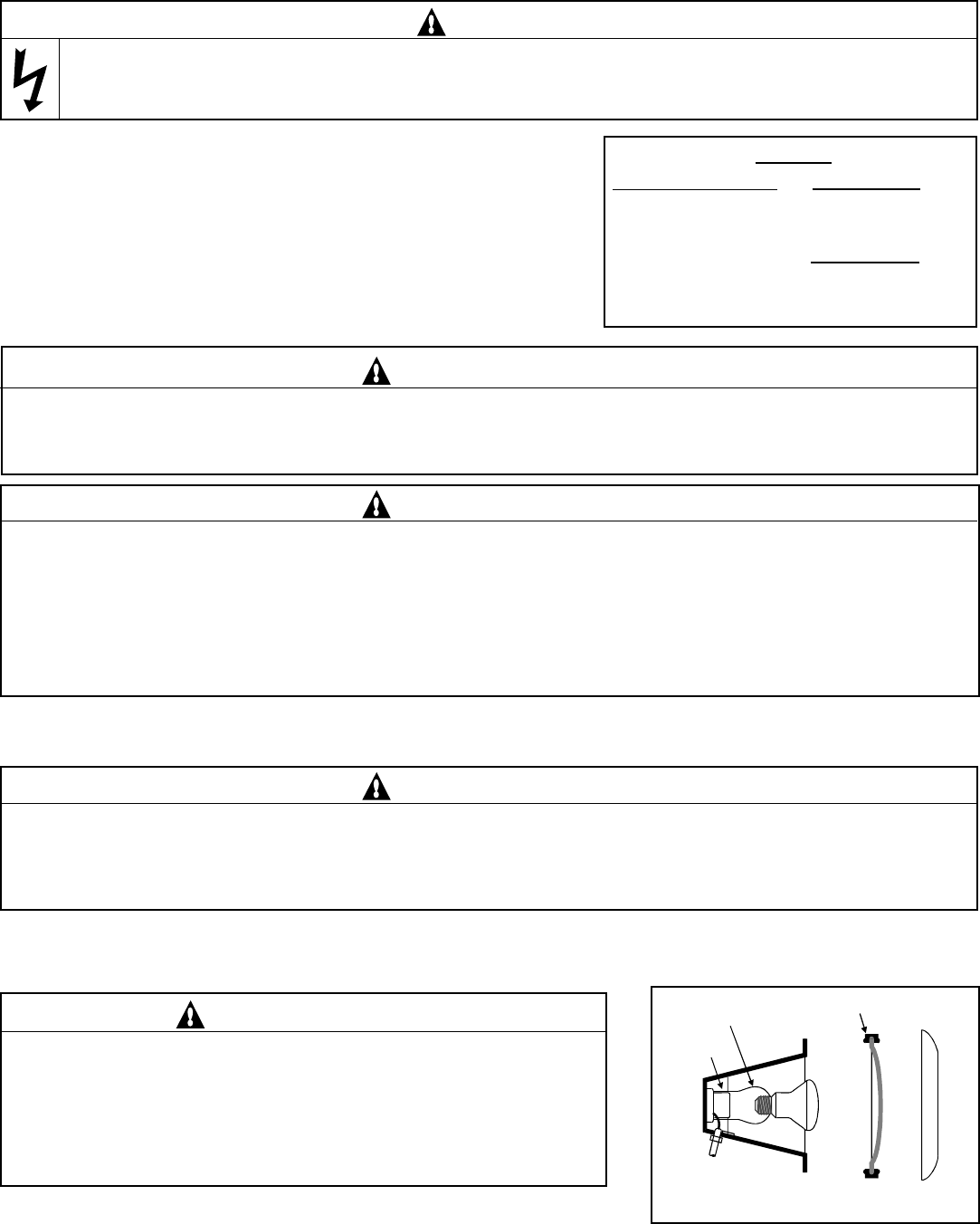

P/N • Núm/Pte. • Réf. 99360000 22 Rev. G • Rev. G • Rév. G 10-29-07
SECTION III. Remplacement d’une ampoule uniquement
DANGER
Sous peine de provoquer le décès ou des dommages corporels graves pour l’installateur, le technicien de maintenance,
les utilisateurs de la piscine ou d’autres personnes par suite d’un choc électrique, veiller à toujours déconnecter la lampe
de la piscine du secteur au niveau du disjoncteur avant de procéder à son entretien.
1. Mettre à l’arrêt l’interrupteur ou le disjoncteur principal ainsi que
l’interrupteur de commande de la lampe immergée.
2. Se procurer les éléments suivants :
a. Un nouveau joint de lentille (référence 79101600).
b. Une ampoule du type correct et de la puissance qui convient
(cf. tableau 1).
AVERTISSEMENT
Ne remplacer l’ampoule que par un modèle de type et de puissance semblables, faute de quoi on risque d’endommager l’ensemble
lampe et de créer un danger électrique pouvant provoquer le décès ou des dommages corporels graves pour les utilisateurs de la
piscine, les installateurs ou d’autres personnes par suite d’un choc électrique et pouvant également entraîner des dégâts matériels.
AVERTISSEMENT
Installer toujours un nouveau joint de lentille (référence 79101600) lorsque l’on démonte la lampe, faute de quoi de l’eau
pourrait pénétrer dans l’ensemble et :
(a) créer un danger électrique pouvant provoquer le décès ou des dommages corporels graves pour les utilisateurs
de la piscine, les installateurs ou d’autres personnes par suite d’un choc électrique, ou
(b) briser la lampe ou la lentille, ce qui pourrait de même provoquer des blessures graves pour les utilisateurs de la
piscine, les installateurs ou d’autres personnes, ou entraîner des dégâts matériels.
3. Pour retirer l’ensemble lampe, ôter la vis de guide spéciale en acier inoxydable située au sommet de la bague
avant, retirer l’ensemble de la niche et le placer sur la plate-forme.
AVERTISSEMENT
Veiller à conserver la vis de guide spéciale en acier inoxydable de cette lampe immergée. Cette vis fixe solidement le
logement à la bague de montage et à la niche immergée et assure la mise à la terre. L’emploi de toute autre vis risque de
créer un danger électrique pouvant provoquer le décès ou des dommages corporels graves pour les utilisateurs de la piscine,
les installateurs ou d’autres personnes par suite d’un choc électrique.
4. Démonter l’appareil d’éclairage et retirer l’ampoule. Ôter le vieux joint et s’en débarrasser, cf. Figure 2.
5. Lors de la repose de la lampe, installer un nouveau joint Pentair Water Pool and Spa référence 79101600.
AVERTISSEMENT
À moins qu’elle ne soit totalement immergée dans l’eau, ne jamais utiliser
cette lampe pendant plus de 10 secondes, car elle atteindrait alors des
températures excessives susceptibles de provoquer des brûlures graves
ou de casser l’ampoule ou la lentille, et d’entraîner par là des blessures
graves pour les utilisateurs de la piscine, les installateurs ou d’autres
personnes, ou encore des dégâts matériels.
TABLEAU 1.
Spécifications de l'ampoule: Modèles 12* volts
120 volts - 300 watts - ampoule R-40 100 watts
120 volts - 400 watts - ampoule R-40 300 watts
120 volts - 500 watts - ampoule R-40 * Transformateur nécessaire
12 volts - 300 watts - ampoule R-40 Modèles 120 volts
12 volts - 100 watts - ampoule R-40 300 watts
400 watts
500 watts
Figure 2.
Époxy
Ressort de terre
Joint
