Français
5. Placez les maillons d’entraînement de la chaîne dans la rainure
tout autour du guide-chaîne.
6. Installez le capot latéral (3) sur les boulons (6).
Assurez-vous que le moyeu du boulon de réglage de tension de
chaîne (8) s’adapte correctement dans le trou dans le trou du
guide de chaîne (9). (Fig. 4)
Puis serrez l’écrou de serrage (2) à la main pour permettre au côté
guide-chaîne de bouger facilement vers le haut et le bas. (Fig. 2)
7. Soulevez l’extrémité du guide-chaîne et réglez la tension de la
chaîne de coupe (10) en tournant le boulon de réglage de tension
(11) dans le sens des aiguilles d’une montre. Pour vérifi er que la
tension de la chaîne est adéquate, soulevez légèrement le centre
de la chaîne. Il faut qu’il y ait alors un jeu de 0,5 à 1,0 mm entre le
guide-chaîne et le bord des maillons d’entraînement de la chaîne
(12). (Fig. 6, 7)
12
11
10
0.5-1.0 mm
Fig. 6
Fig. 7
IMPORTANT
UNE TENSION CORRECTE DE LA CHAÎNE EST
EXTRÊMEMENT IMPORTANTE!
8. Soulevez l’extrémité du guide-chaîne et, avec la clé universelle
spéciale, resserrez fermement les écrous de la bride du guide-
chaîne. (Fig. 7)
9. Une chaîne neuve peut s’allonger. Pour cette raison, il convient
d’ajuster la tension après quelques coupes et d’observer
attentivement et régulièrement sa tension durant la première demi-
heure d’utilisation.
REMARQUE
Vérifi ez régulièrement la tension de la chaîne afi n de conserver à
la tronçonneuse des performances optimales et durables.
IMPORTANT
○ Lorsque la chaîne est trop tendue, le guide-chaîne ainsi que la
chaîne risquent d’être endommagés rapidement. Inversement,
lorsque la chaîne est trop détendue, elle risque de sortir de la
rainure du guide- chaîne.
○ Mettez toujours des gants lorsque vous manipulez la chaîne.
ATTENTION
Durant l’utilisation de la tronçonneuse, tenez-la fermement à l’aide
des deux mains. L’utilisation de la machine avec une seule main
peut entraîner des blessures graves.

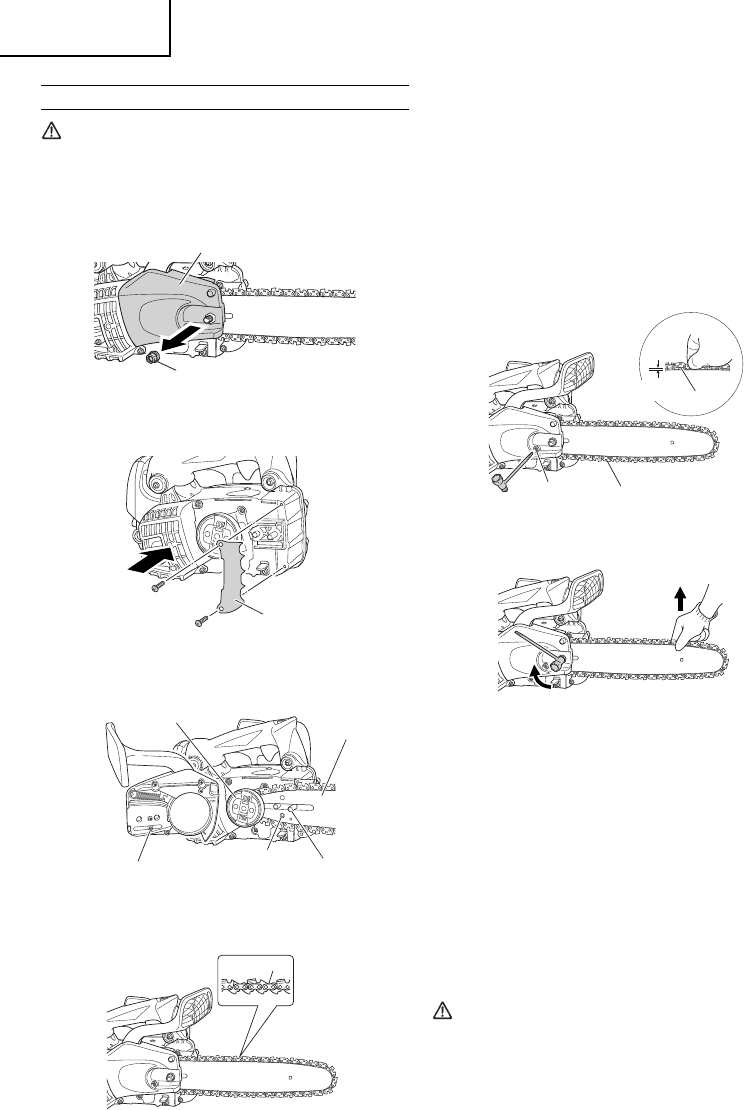

MONTAGE
ATTENTION
N’essayez jamais de mettre le moteur en marche sans le carter
latéral et le guide-chaîne solidement fi xés.
1. Tirez le frein de chaîne (18) vers la manette avant pour vérifi er qu’il
est désengagé. (Fig. 15)
2. Retirez l’écrou de blocage (2) du guide-chaîne. Retirez le carter
latéral (3). (Fig. 2)
3
2
Fig. 2
*Si vous devez monter la griff e (4), montez la griff e (4) sur l’appareil
à l’aide des deux vis. (Fig. 3)
4
Fig. 3
3. Installez le guide de chaîne (5) sur les boulons (6), puis poussez-le
au maximum vers le pignon (7). (Fig. 4)
7
5
6
9
8
Fig. 4
4. Vérifi ez si la direction de la chaîne est correcte (10) comme
indiqué sur la fi gure et alignez la chaîne sur le pignon. (Fig. 5)
10
Fig. 5
