ADVERTENCIA:PARAEVITARLESIONESSERIAS,
SERVIClO O DE HACER AJUSTES:
1,
2.
3.
4_
5.
,
ANTES DE DAR CUALQUIER
Presione el peda! del embragueffreno completamente y apiique etfreno de estacionamiento
Ponga ta palanca de cambios en la posici6n de neutro (N)
Ponga el embrague det accesorio en la posici6n desenganchado (DISENGAGED).
Ponga ta ttave de ignici6n en Ia posici6n de apagado (STOP) y remu_vala.
Aseg0rese que las cuchillas y que todas las partes movibles se hayan detenido
compietamente.
Desconecte el alambre de la bujia y p6ngato en donde no pueda entrar en contacto con
6sta.

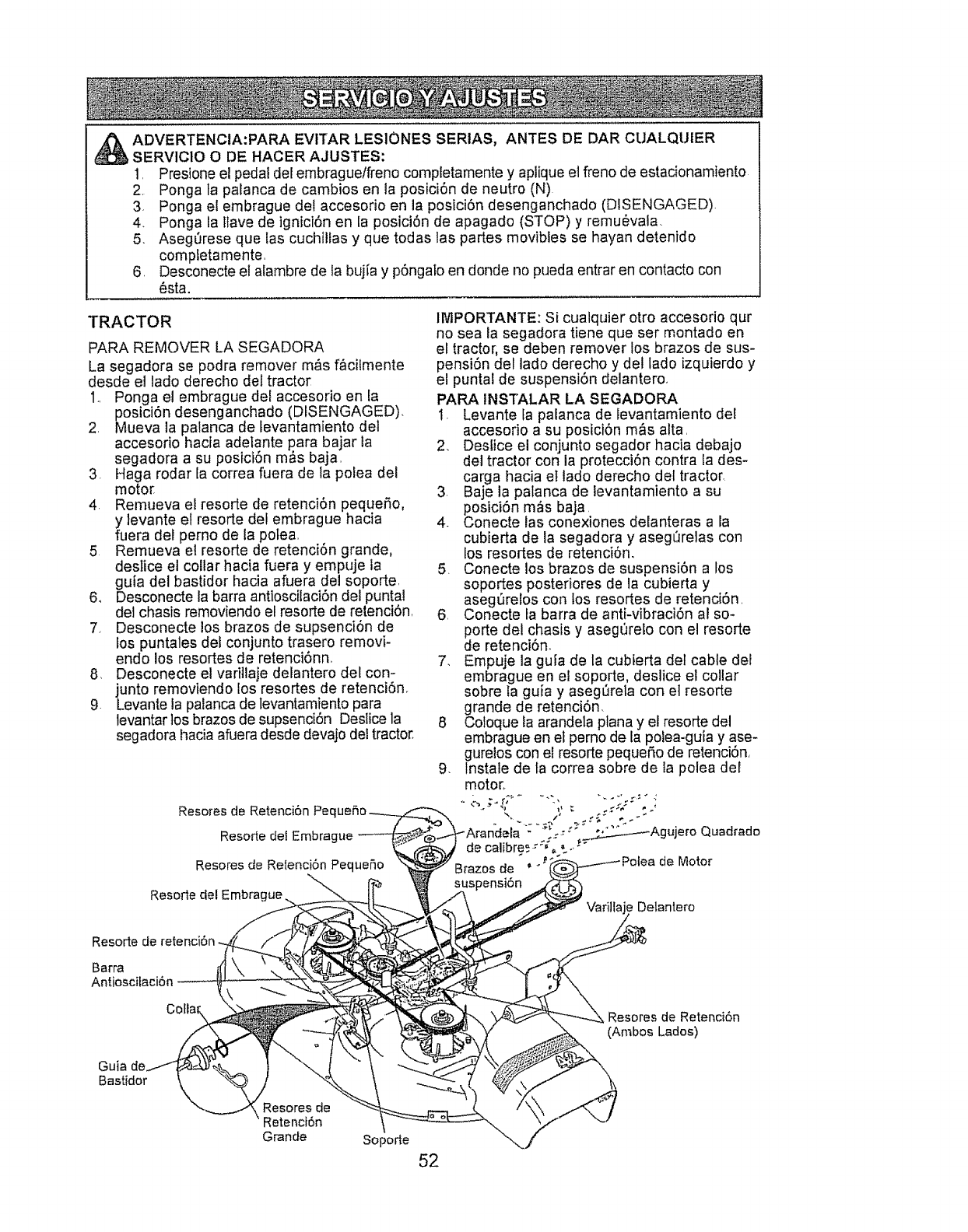

TRACTOR
PARA REMOVER LA SEGADORA
La segadora se podra remover m,_sfl'_cifmente
desde el lado derecho del tractor
1.. Ponga el embrague del accesorio en la
posici6n desenganchado (DISENGAGED).
2. Mueva la palanca de fevantamiento det
accesorio hacia adetante p,ara bajar la
segadora a su posici6n mas baja.
3. Haga rodar la correa fuera de la polea del
motor,
4. Remueva el resorte de retenci6n pequefio,
y levante el resorte del embrague hacia
fuera del perno de la polea.
5 Remueva el resorte de retenci6n grande,
destice el collar hacia fuera y empuje ia
guia del bastidor hacia afuera del soporte,
& Desconecte la barra antioscilaci6n del puntal
del chasis removiendo el resorte de retenci6n
7, Desconecte !os brazos de supsenci6n de
fos puntales del conjunto trasero removi-
endo los resortes de retenci6nn
8 Desconecte el varillaje delantero del con-
junto removiendo los resortes de retenci6n_
9. Levante la palanca de tevantamiento para
levantar los brazos de supsenci6n Destice la
segadora hacia afuera desde devajo del tractor,
Resorts de Retenci6n Peq_
Resode de{ Ernbrague
Resores de Re{enci6n PeqLtefio
Retenci6n
Grande
IMPORTANTE: Si cualquier otro accesorio qur
no sea la segadora tiene que ser montado en
el tractor, se deben remover los brazos de sus-
pensi6n del lado derecho y del lado izquierdo y
el puntal de suspensi6n delantero,
PARA INSTALAR LA SEGADORA
1. Levante fa palanca de levantamiento del
accesorio a su posici6n m&s alta.
2. Deslice el conjunto segador hacia debajo
del tractor con la protecci6n contra la des-
carga hacia et lado derecho del tractor,
3. Baje la patanca de levantamiento a su
posici6n m_s baja.
4. Conecte las conexiones delanteras a la
cubierta de la segadora y asegOrelas con
fos resortes de retenci6n.
5. Conecte los brazos de suspensi6n a los
soportes poster!ores de la cubierta y
asegt_relos con los resortes de retenci6n.
6. Conecte ta barra de anti-vibraci6n al so-
porte del chasis y asegQrelo con el resorte
de retenci6n.
7, Empuje la gula de la cubierta del cable del
embrague en el soporte, deslice el collar
sobre ta guia y aseg0rela con et resorte
grande de retenci6n.
8 Coloque la arandela plana y el resorte del
embrague en et perno de Ia polea-guia y ase-
gurelos con el resorte pequeSo de retenci6n.
9. lnstale de la correa sobre de la polea del
motor,.
'i ela ":" ;:_';.:;;'" _Agujero Quadrado
de caltbr#_-:',_..-
,. _ de Motor
Resole del
Delantero
Resorte
Barra
Antioscitaci6n
Resores de Retenci6n
(Ambos Lsdos)
Bastidor
Sopoffe
52
