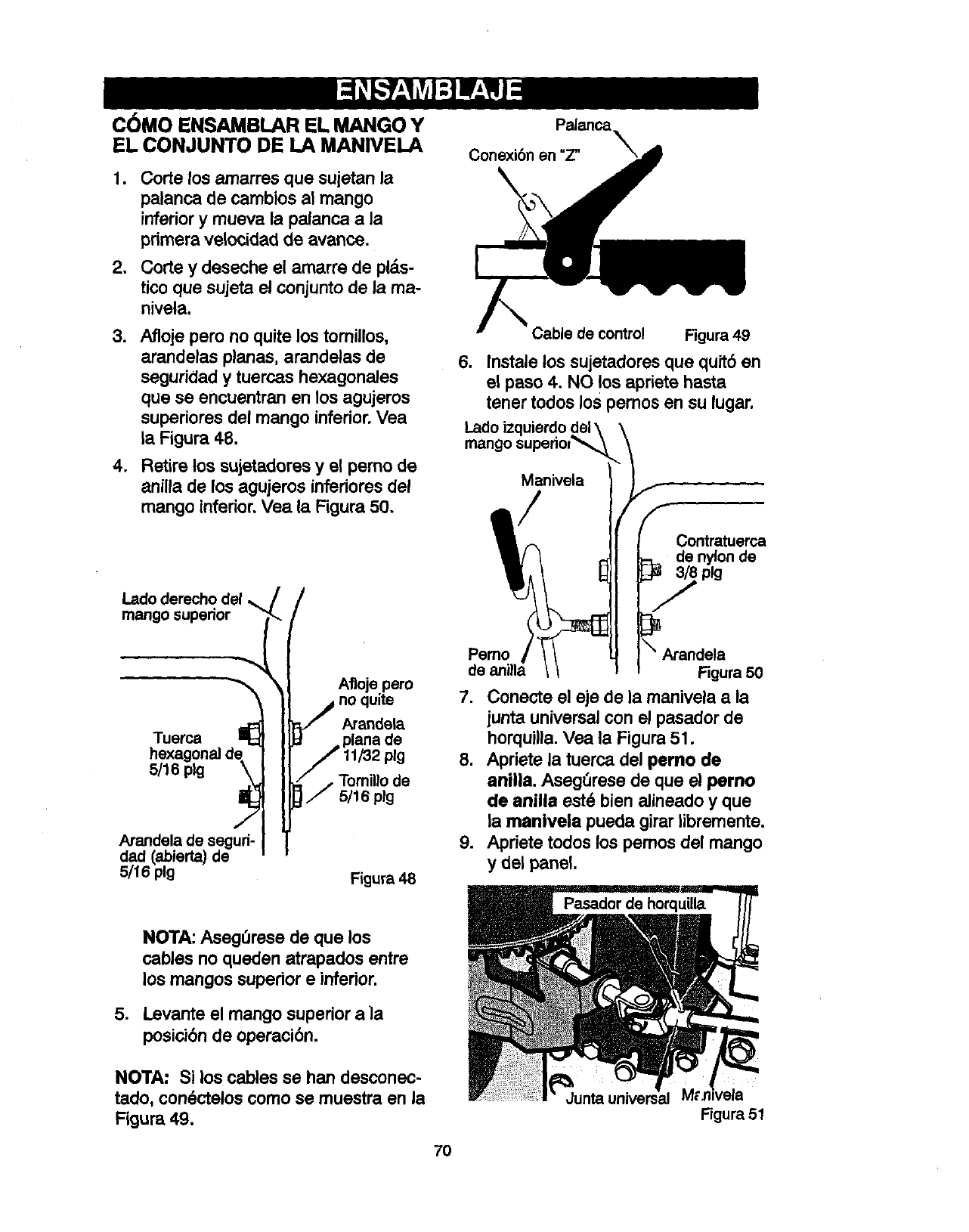

C(_MO ENSAMBLAR EL MANGO Y
EL CONJUNTO DE LA MANIVELA
=
1
Corte los amarres que sujetan la
palanca de cambiosal mango
inferiory mueva la palanca a la
primera velocidadde avarice.
Corte y deseche el amarre de plds-
ticoque sujeta el conjuntode la ma-
nivela.
=
Afloje pero no quite los tomillos,
arandelas planas, arandelas de
seguridady tuercas hexagonales
que se encuentran en los agujeros
superioresdel mango inferior.Vea
la Figura 48.
4. Retire los sujetadores y el perno de
anilla de los agujeros inferiores del
mango inferior, Vea la Figura 50,
Lado
mango superior
Tuerca
5/16 pig
Afloje pero
no quite
Arandela
pig
. Tornillo de
5/16 pig
Arandela de seguri-
dad (abierta) de
5/16 pig
Figura 48
Conexibn en =Z"
Cable de control Figura 49
6. Instale los sujetadores que quit6 en
el paso 4. NO los apriete hasta
tenet todos los pemos en su lugar.
I.ado izquierdo
Manivela
f
Contratuerca
=_, de nylonde
.:_ pig
Pemo \ Arandela
de _ Figura50
7. Conecte el eje de la manivela a la
junta universal con el pasador de
horquilla. Vea la Figura 51.
8. Apriete la tuerca del perno de
anilla. Aseg_rese de que el perno
de anilla est6 bien alineado y que
la manivela pueda girar libremente.
9. Apriete todos los pemos del mango
y del panel.
o
NOTA: Aseg(Jrese de que los
cables no queden atrapados entre
los mangos superior e inferior.
Levanteel mango superior a ]a
posicibnde operacibn.
NOTA: Si los cables se hart desconec-
tado, condcteloscomo se muestra en la
Figura 49.
70
Figura 51
