asegurarse de que los tornillos se han vuelto a
apretar después de ajustar el ajustador de
excentricidad. Una vez que se haya hecho esto,
no se deben necesitar más ajustes. Observe que
la base recibe un ajuste preliminar en fábrica
pero generalmente necesitará ser “ajustada con
precisión” por el usuario para producir una
línea de unión perfecta.
Recortadora orientable
Modelo 1609A
La recortadora orientable 1609A se utiliza
principalmente para recortar material laminar
en áreas confinadas tales como protectores con-
tra salpicaduras, esquinas y otras ubicaciones
inaccesibles para las bases de recortar estándar
(vea la Fig. 17). Se podrán utilizar brocas con
piloto o se podrán ajustar las guías de recortar
material laminar para uso con brocas sin piloto.
Observe que la base orientable está diseñada
para estas aplicaciones especializadas de recor-
te de material laminar y no es adecuada para la
remoción pesada de material o para el servicio
continuo.
Utilización de brocas autopilotadas
Las brocas autopilotadas tienen una punta
redonda o rodamiento de bola integral que se
desplaza apoyado sobre la superficie de trabajo
por encima o por debajo de los cortadores para
controlar la profundidad de corte horizontal. Al

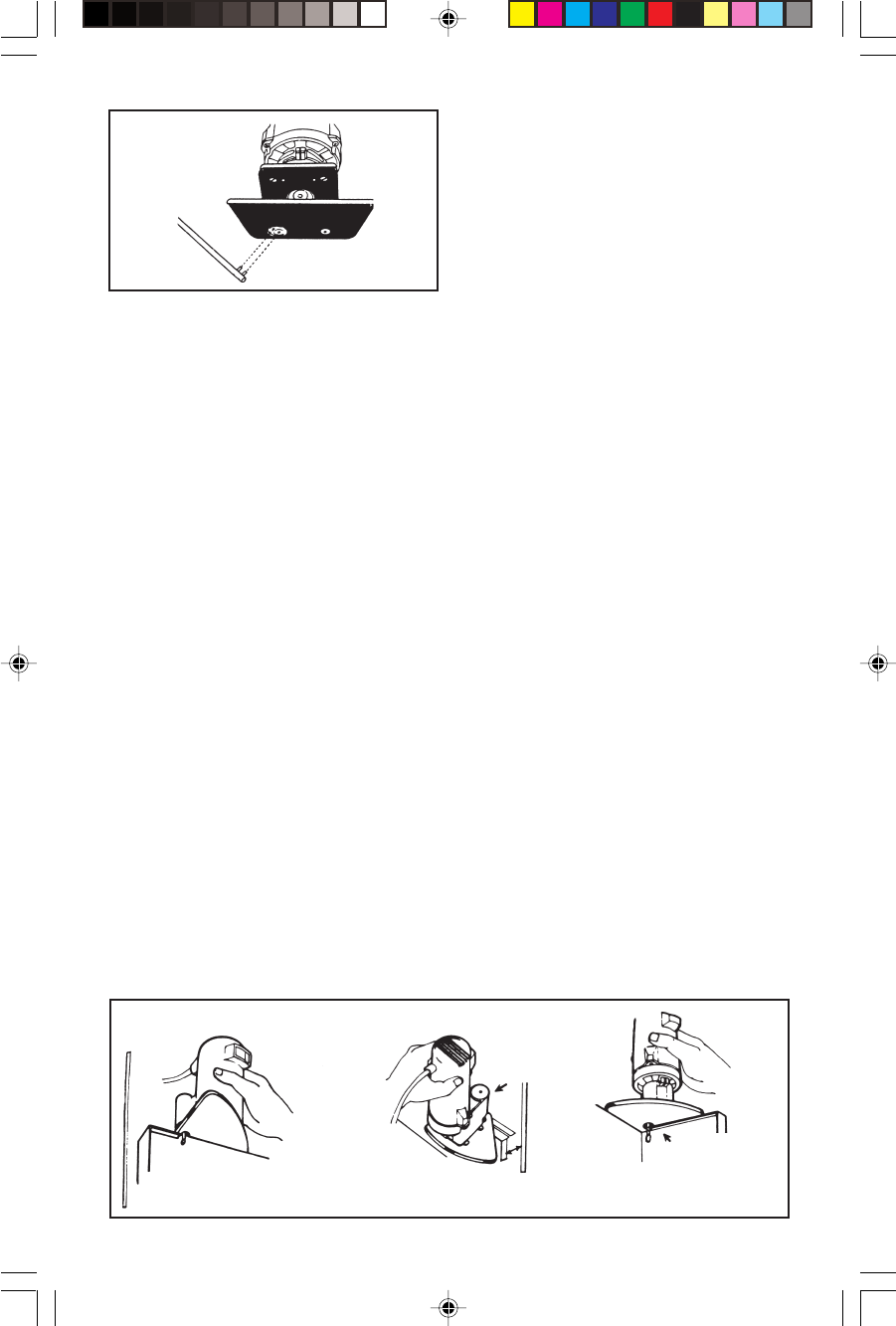

Fig. 16
utilizar estas brocas, no hace falta la guía de
recortar y sólo se necesita ajustar la profundidad
de corte para permitir que el piloto se desplace
sobre la superficie de trabajo. Al guiar el piloto
por una superficie de material laminar, utilice
cera u otro lubricante y no ejerza una presión
excesiva si no el extremo pilotado puede estro-
pear la pieza de trabajo. Los pilotos de roda-
mientos se deben mantener limpios y libres de
adhesivo u otros residuos. Los rodamientos de
las brocas de fresadora están sellados y lubri-
cados permanentemente y se deben cambiar
cuando dejen de girar libremente para evitar
dañar la superficie de trabajo.
Guías de plantilla
La fresadora de recortar Bosch modelo 1608
aceptará guías de plantilla Bosch opcionales
para trabajo de diseño y otros trabajos con
accesorios. Para instalar una guía, quite la sub-
base 7, introduzca la guía de plantilla deseada
en el hueco de la subbase y vuelva a instalar la
subbase. (Los tornillos de la guía de plantilla no
se utilizan — la subbase sujeta la guía en su
sitio.) Vea al distribuidor Bosch respecto a
guías de plantilla y otros accesorios.
¡ADVERTENCIA! La utilización de cual-
quier accesorio no especificado en este manual
o en el catálogo BOSCH para la utilización con
esta herramienta puede constituir un peligro.
Consejos para recortar
La fresadora de recortar Bosch está diseñada
para recortar materiales laminares, materiales
fenólicos u otros materiales que hayan sido
pegados a un substrato y que sobresalgan apro-
ximadamente 1/8" (3mm). También resulta
práctica para la formación de bordes ligera, el
corte de ranuras y la realización de letreros con
Fig. 17
El borde delantero de la
subbase de la recortadora
se guía contra la pared
La broca auto-
pilotada guía la
recortadora para lograr
cortes precisos
La base triangular permite
recortar con el protector
contra salpicaduras colocado
en su sitio
Mantenga una
separación de 13/16"
desde la pared para
lograr una reproduc-
ción exacta de la superficie
de la pared al utilizar una
broca de 1/4"
La base triangular per-
mite recortar com-
pletamente las esquinas
con el protector contra
salpicaduras colocado
en su sitio
