Posicione el motor en la base en la posición más
cómoda para el operador y apriete la anilla de
fijación firmemente. No la apriete demasiado.
Ajuste de profundidad
Modelos 1608 y 1608LX únicamente
Con el motor fijado a la base y la broca instalada,
afloje el botón giratorio 10 y suba o baje el
motor y el cortador con el tornillo de ajuste 11
hasta que quede al descubierto la cantidad de
broca deseada. Apriete el botón giratorio 10 y
realice un corte de prueba en material de desecho.
Repita este procedimiento hasta que se consiga
la profundidad de corte deseada.
Guía de recortar material laminar
Las brocas de recortar material laminar sin
piloto requieren la utilización de una guía de
recortar que se puede acoplar en los modelos
1608, 1608LX o 1609A. Monte la guía 9 en la
parte inferior de la base en cualquiera de los
pares de agujeros (el modelo 1609A tiene un
par de agujeros) con los tornillos suministrados
y asegúrese de que la broca queda a por lo
menos 1/16" (1.5mm) de la guía de recortar
para evitar daños. La posición horizontal de la
guía determina la cantidad de material quitado
por la broca. Para ajustar, afloje el tornillo 13 y
gire el ajustador 12 para mover la guía hacia
adentro o hacia afuera. Apriete el tornillo 13, y
haga un corte de prueba para comprobar la
posición y reajuste según sea necesario. Para
realizar cortes rectos o en bisel, alinee la punta
de la guía con el borde de corte de la broca para

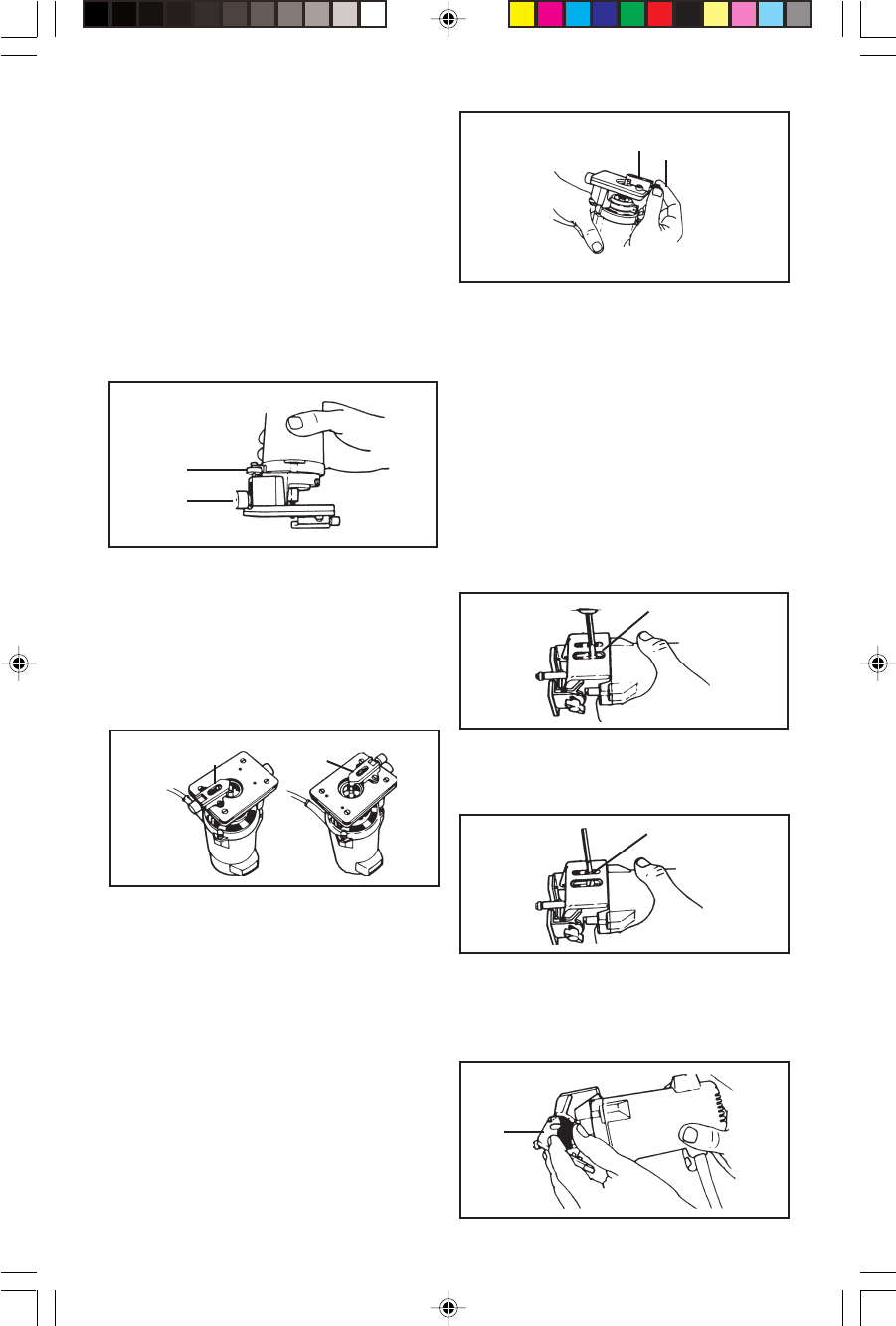

Fig. 7
9
9
Fig. 8
dejar al descubierto la cantidad de cortador
deseada que recortará el material laminar al ras
o que creará el biselado deseado.
Consulte la hoja de instrucciones incluida con
la guía de recortar de lujo (1608LX, 1609KX)
para informarse sobre los ajustes adicionales
requeridos para esa guía.
1608T
Con el motor fijado firmemente en la anilla de
fijación y la broca instalada, afloje el tornillo de
fijación de profundidad 18 con un destornilla-
dor aproximadamente 1/4 de vuelta. Suba o baje
la base girando el engranaje ranurado 19 y vuel-
va a apretar el tornillo 18 firmemente cuando se
logre el ajuste deseado. No apriete demasiado.
Fig. 9
Fig. 10
18
Fig. 11
19
Fig. 12
El modelo 1608T tiene un intervalo de ajuste
angular de 75 grados — 45 grados en un sentido
y 30 grados en el otro. Para ajustar el ángulo,
afloje las tuercas de mariposa 20 que se
10
11
12
13
20
