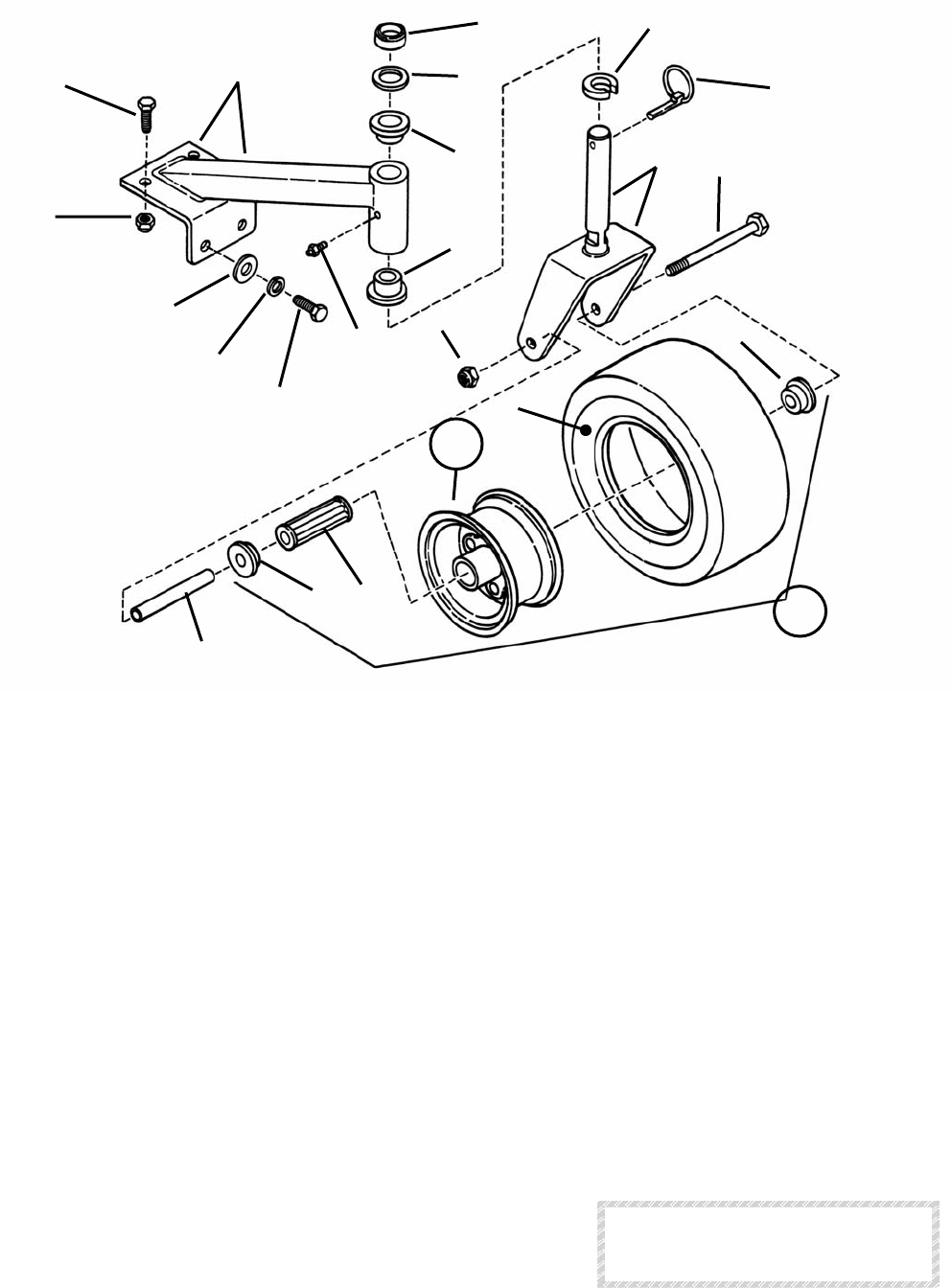

CASTER WHEEL ASSEMBLY
ITEM PART NO. DESCRIPTION
-- 6-1097 KIT, Caster (Incl. items items 1 thru 20)
1 2-2258 ASSEMBLY, Wheel & Tire (Includes items 2 thru 5)
2 2-2394 RETAINER, Flanged (2)
3 2-2392 TIRE, 9 x 3.50 - 4 (Includes Tube)
4 2-2393 ASSEMBLY, Wheel (Includes Items 2 & 5)
5 2-2395 BEARING, Roller
6 2-2151 SLEEVE, Axle
7 9-1121 NUT, 1/2-13 Hex (Nyloc)
8 9-1123 BOLT, 1/2-13 x 5-1/2" Hex Head Cap, Grade 5
9 4-0726 YOKE, Caster (weldment)
10 1-7711 PIN, Lynch
11 1-9152 SPACER (3)
12 2-1960 SPACER, 1.005/1.010 I.D. x .270/.300 Thick
13 2-3747 BUSHING, 1.025/1.010 I.D. x .048 Thick
14 2-3556 BUSHING, Caster (2)
15 5-2298 ASSEMBLY, Caster Support (Includes Items 14 & 16)
16 7-6998 FITTING, Lube
17 9-0563 SCREW, 3/8-16 x 1" Hex Head Cap, Grade 5 (4)
18 9-0118 WASHER, 3/8 Split Lock (2)
19 9-0517 WASHER, 3/8 Flat (4)
20 7-6979 NUT, 3/8-16 Hex (Nyloc) (2)
MANUAL No. 06929 COMMERCIAL WALK-BEHIND ACCESSORIES
9
8
7
6
5
4
3
2
1
16
15
14
13
12
11
10
14
20
19
18
17
17
2
NOTE: Kit 6-1097 will fit models
PRO 736, PRO 748 and
PRO 752.
