FRANÇAIS
INFORMATION SUR LA TRONÇONNEUSE

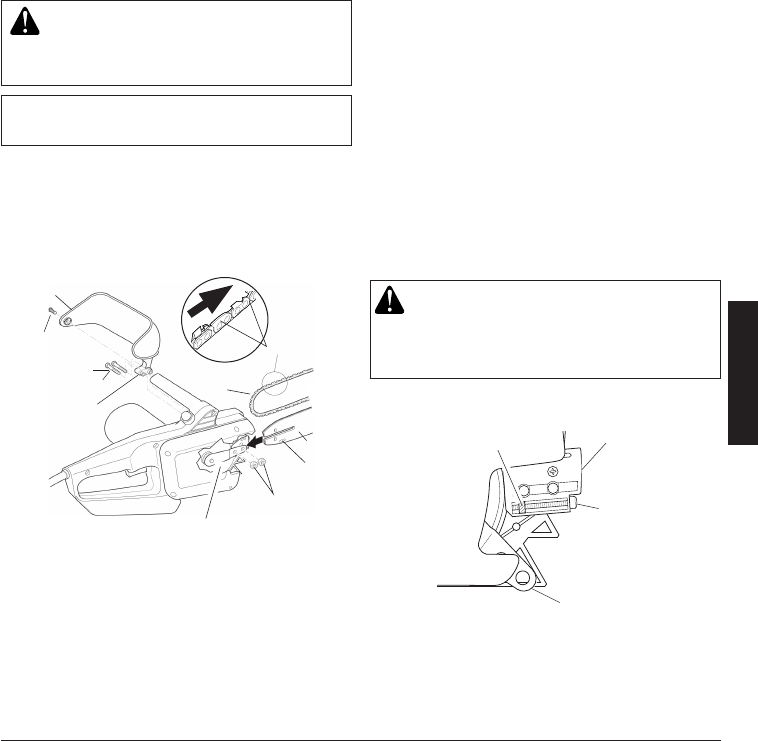

Figure 3 - Emplacement des pièces pour
l’assemblage du guide-chaîne
Plaque
d’ajustement
Cale de réglage
Vis de réglage
Figure 2 - Assemblage du guide-chaîne, de la
chaîne et du protège-main
Écrous de Guide-
chaîne
Vis de
verrouillage
du guide
Chaîne
Guide-
chaîne
Pignon d’entraînement
Trou de
réglage
Manchons de
montage
Vis
autotaraudeuse
Protège-main
avant
Tranchant
Le sac de quincaillerie en plastique pour la scie à
perche devrait contenir les éléments suivants :
• (2) boulons de guide-chaîne
• (2) écrous de guide-chaîne
• (1) vis autotaraudeuse Phillips
• (1) chaîne
• (1) guide-chaîne
• (1) protège-main
• (1) fourreau
ASSEMBLAGE DE LA
TRONÇONNEUSE
Assemblez la tronçonneuse avant d’assembler
la perche.
QUINCAILLERIE - TRONÇONNEUSE
Remarque : Sur les modèles pré-assemblés, voir
Réglage de la tension de la chaîne, à la page 58.
AVERTISSEMENT : Les dents de la
chaîne sont coupantes. Porter des gants
protec teurs pour manipuler la chaîne.
IMPORTANT : Ne pas pincer la scie dans
un étau durant le montage.
1. Étendez la chaîne, bien à plat.
2.
Installez le protège-main avant sur le corps de la scie.
Pour ce faire, enfoncez les deux (2) manchons de
montage du protège-main dans les trous de forme
hexagonale du corps de la scie (voir la Figure 2).
3. Introduisez ensuite les vis autotaraudeuses à
travers le protège-main, jusque dans la poignée
de la scie. Serrez les deux vis fermement.
4. Tournez la vis de réglage dans le sens antiho-
raire (voir la Figure 3). Continuez de tourner la
vis de réglage jusqu’à ce que la cale de réglage
arrive à l’arrière de la plaque d’ajustement.
5. Installez le guide-chaîne sur le corps de la
scie. Placez l’arrière du guide-chaîne entre la
plaque d’ajustement et le support du pignon
de chaîne.
IMPORTANT : Veillez à insérer la cale de
réglage dans le trou ovale de réglage du guide-
chaîne.
6. Alignez les trous du support de pignon de
chaîne avec la fente centrale du guide-chaîne
et les trous du corps de la scie.
7. Introduisez les boulons du guide-chaîne dans
le protège-main avant, le corps de la scie, la
fente centrale du guide-chaîne et le support
de pignon de chaîne. Montez les écrous de
guide-chaîne aux boulons du guide-chaîne.
IMPORTANT : Serrez les écrous du guide-
chaîne, au doigt seulement. Assurez-vous que
la cale de réglage se trouve bien dans le trou
ovale de réglage du guide-chaîne.
8. Placez la chaîne autour du pignon d’entraîne-
ment de la chaîne, puis le long de la rainure
supérieure du guide-chaîne et autour du nez du
guide-chaîne. Remarque : Assurez-vous que
les bords de coupe de la chaîne sont orientés
dans la bonne direction. Positionnez la chaîne
de manière à ce que les bords de coupe du haut
du guide-chaîne soient orientés vers le nez du
guide-chaîne (voir la Figure 2).
9. Ajustez ensuite la tension de la chaîne. Suivez
la méthode indiquée dans la section Réglage
de la tension de la chaîne, page 58.
AVERTISSEMENT : Ne pas placer la
chaîne à l’envers sur la scie. Si la chaîne
est placée à l’envers, la scie vibre forte-
ment et ne coupe pas.
Pignon d’entraînement
