ASSEMBLAGE DE LA
TONDEUSE
Mise en place de la poignée sur la
tondeuse
1. Alignez l’extrémité inférieure de la
poignée avec les arbres à l’arrière de la
tondeuse (voir la Figure 1). Insérez les
boulons connecteurs, de l’intérieur de la
poignée, dans chacune des parties infé-
rieures de la poignée et des arbres arrière
de la tondeuse (voir la Figure 2).
3. Insérez une rondelle en étoile sur le boulon
connecteur, puis mettez en place les bou-
tons de poignée (voir la Figure 3). Serrez
les boutons de poignée solidement à la
main.
4. Faites tourner la partie supérieure de
la poignée vers le haut de sorte que les
manches soient alignés avec la partie
inférieure.
5. Serrez les boutons (voir la Figure 4).

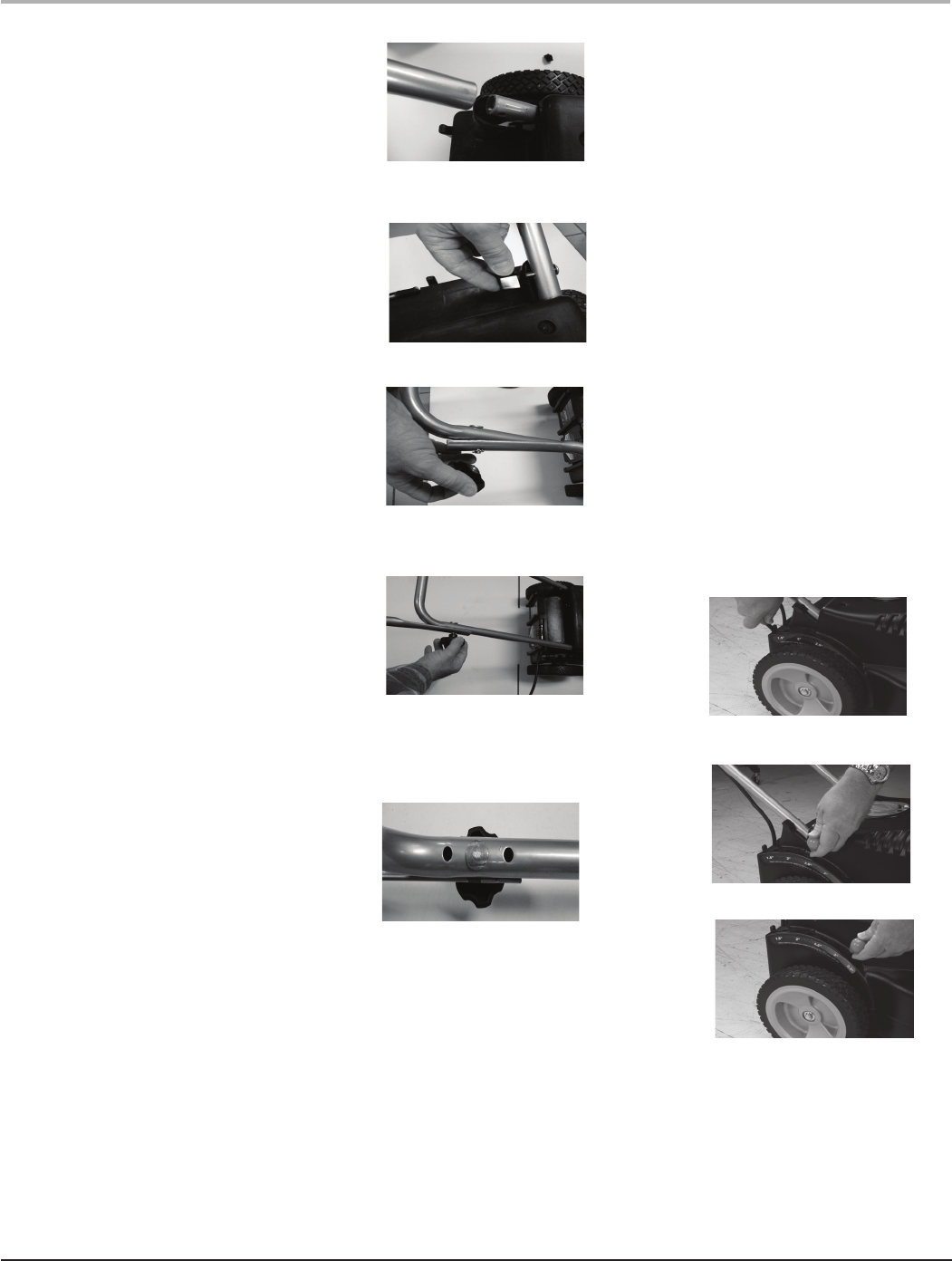

RENSEIGNEMENTS SUR LA TONDEUSE
Figure 1 - Alignement de la partie inférieure
de la poignée
Figure 2 - Insérez les boulons connecteurs
Figure 3 -Vissez les boutons de poignée
Figure 4 -Serrez les boutons de poignée
Figure 5 - Réglage de la poignée
Réglage de la hauteur des roues
Il existe huit positions prédéfi nies pour le
réglage des roues. Ainsi, la longueur de coupe
de la tondeuse peut être réglée de 1 ½ po à 3
½ po, par tranche d’environ ¼ po. Servez vous
des poignées de réglage de la hauteur des roues
pour régler les 4 roues.
1. Retirez la clé de la tondeuse.
2. Assurez vous que les quatre roues sont de
niveau.
3. Faites sortir la poignée de réglage de la
hauteur de la roue de la rainure (voir la
Figure 6).
Note: Pour régler facilement la hauteur de
coupe, maintenez fermement la poignée de
la tondeuse d’une main, pour la garder en
équilibre, puis réglez la poignée de hauteur
avec l’autre main.
4. Déplacez la poignée vers l’avant ou vers
l’arrière pour régler la hauteur de coupe
(voir la Figure 7)
5. Faites glisser la poignée dans la rainure,
à la hauteur souhaitée (voir la Figure 8).
Note: : La position 1 règle la hauteur
de coupe à 1 ½ po (courte). La position
8 règle la hauteur de coupe à 3 ½ po
(longue).
Figure 6 - Poignée de réglage des roues
Figure 7 - Déplacez la poignée
Figure 8 - sérez la poignée dans la rainure
Réglage de la hauteur de la poignée
La poignée comporte trois hauteurs de réglage
(soit trois orifi ces dans la partie inférieure). Ré-
glez la hauteur de la poignée de sorte à pouvoir
travailler tout à fait à l’aise.
1. Desserrez puis retirez les boutons de
poignée, les boulons connecteurs et les
rondelles en étoile (voir la Figure 4).
2. Réglez la hauteur de la poignée en la re-
poussant vers le haut ou vers le bas (voir
la Figure 5).
3. Alignez les trous dans la partie inférieure
de la poignée avec ceux de la partie supé-
rieure.
4. nsérez les boulons connecteurs, de l’in-
térieur de la poignée, dans les parties
inférieure et supérieure de la poignée.
5. Insérez la rondelle en étoile sur le boulon
connecteur, puis vissez les boutons de
poignée (voir la Figure 4).
6. Assurez vous que les parties inférieure et
supérieure des deux côtés de la poignée
sont alignées puis serrez solidement les
boutons de poignée à la main. Note : Évi-
tez de trop serrer les boutons de poignée,
car vous pourriez briser les fi lets.
Assurez vous que la poignée est à une hauteur
confortable et rajustez la au besoin
