Español
*Motor Yamaha OHV 10 HP
*El sensor del nivel bajo de aceite
*Tanque plástico de combustible con capacidad
de 24.6 litros (6.5 galones)
*Receptáculos sobre el panel de control
*CordKeeper™
*Juego de transporte
NOTA: El carga total dibujado de todos receptáculos no debe
exceder los valores nominales de la placa de identificación.
A.Receptáculo dúplex de 120 voltios, 20 amperios
20 amperios de la corriente pueden ser dibujados de
cualquiera de los receptáculos dúplexes. Sin embargo, la potencia
total extraída debe mantenerse dentro de los valores nominales de
la placa de identificación. Estos receptáculos pueden usarse junto
con el receptáculo de cierre giratorio siempre y cuando el
generador no esté sobrecargado.
B.Receptáculo de cierre giratorio de 120/240 voltios, 30
amperes
La corriente repleta máxima de la carga puede ser dibujada
del 120/240 receptáculo del voltio, proporcionó lo es el único
receptáculo utilizado. La corriente total debe limitarse al valor
nominal de la placa de identificación. Si se utiliza un receptáculo
de 120/240 voltios junto con los receptáculos de 120 voltios, la
carga total extraída no debe exceder los valores nominales de la
placa de identificación.
C.Protector de circuito
Los receptáculos se protegen mediante un protector de
circuito de CA. Si se sobrecarga el generador u ocurre un protector
de circuito externo, el protector de circuito saltará. Si esto ocurre,
desconecte todas las cargas eléctricas y trate de determinar la
causa del problema antes de usar el generador nuevamente. Si la
sobrecarga causa que salte el protector de circuito, reduzca la
carga. NOTA: Si salta continuamente el protector de circuito,
se podría dañar el generador o el equipo. El protector de circuito
puede restaurarse pulsando el botón del protector.
D.El motor On/Off (En/De) Interruptor
E.La luz de la advertencia para el aceite
F.CordKeeper™ Restricción
El CordKeeper™ restricción es una característica exclusiva
que se utiliza para impedir que los tapones se salgan de los
receptáculos de 120 voltios.
Las instrucciones son incluidas con el juego de la cubierta
de receptáculo.
Su generador viene con un juego de cordón eléctrico para
105ºC de cuatro conductores calibre 12 SJTW de 25 pies.
Este cordón viene con un enchufe de bloqueo de giro L14-30P,
en un extremo, que se enchufará directamente en el
receptáculo de bloqueo de giro correspondiente del panel de
control de su generador . El extremo opuesto viene equipado
con un conector de 4 circuitos especial que consta de
receptáculos 5-20R. Estos se pueden emplear en cargas
individuales de energía. NOTA: Para 120 uso del voltio sólo.
Asegúrese de que las cargas no exceden la clasificación
de 20 amperios del juego de cordones eléctricos. La
protección del interruptor de circuito se proporciona en el panel
de control de su generador.
Observará que el conector de 4 circuitos está codificado
con color con receptaculos gris y amarillo. Cuado se energiza
varias cargas a la vez, es menor mantener las cargas iguales
suministradas para cada mitad de color diferente, si es posible.
La mitad gris y amarillo del conector son capaces de sostener
20 amperios de corriente en caso de que su generador sea
capaz de suministrar 4800 watts de energía. Revise las
clasificaciones de la placa de identificación para la capacidad
de wattage del generador.

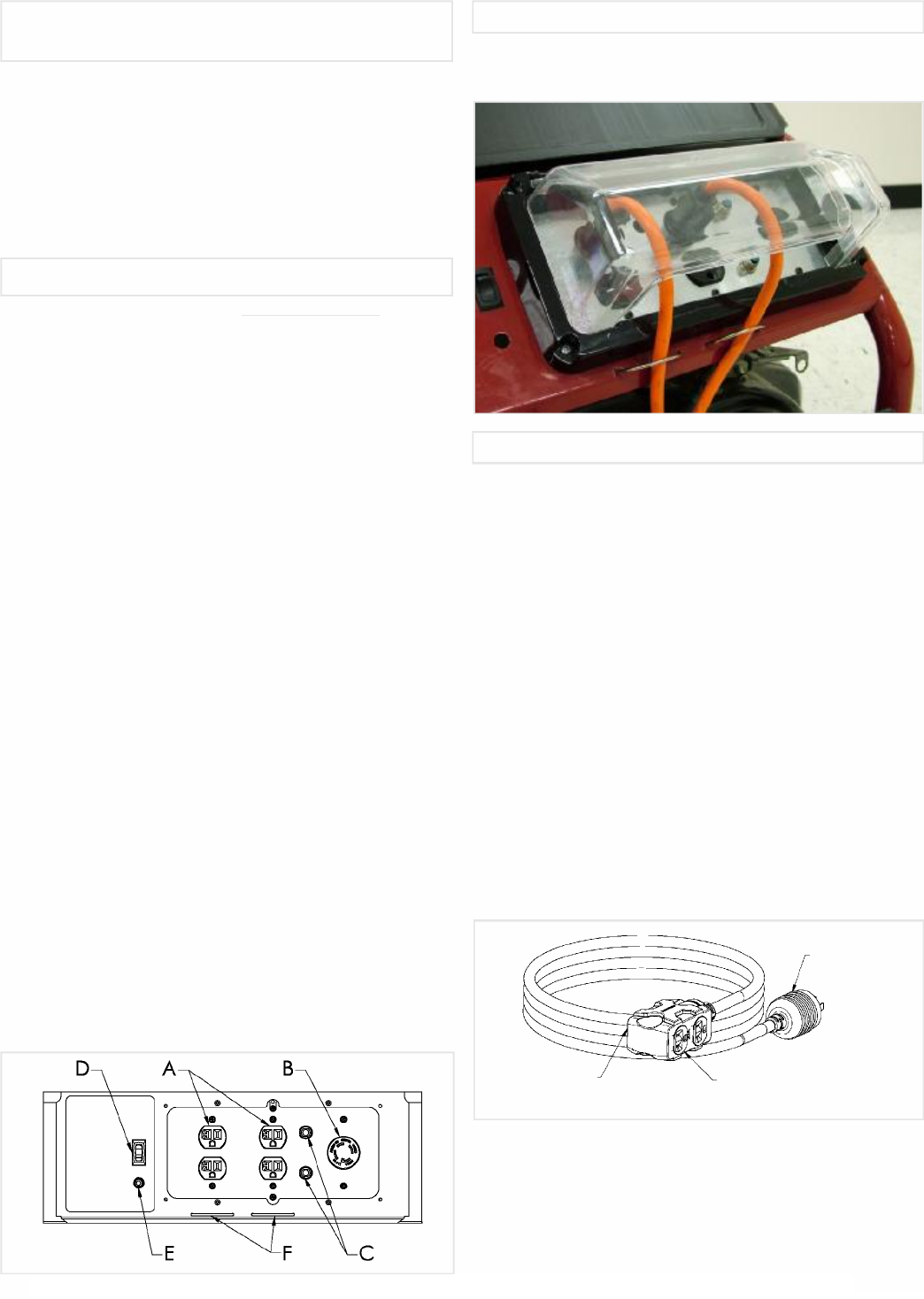

PANEL DE CONTROL
CARACTERISTICAS PRINCIPALES DEL
GENERADOR
JUEGO DE CORDÓN
ENCHUFE DE
BLOQUEO DE
GIRO L14-30P
RECEPTÁCULOS 5-20R
(GRIS)
RECEPTÁCULOS
5-20R (AMARILLO)
INSTALACIÓN DE LA CUBIERTA DEL RECEPTÁCULO
