*Moteur 10 HP Yamaha OHV
*Détecteur de bas niveau d'huile
*Réservoir de carburant en plastique d'une
contenance de 24.6 litres (6.5 gallons)
*Prises sur tableau de commande
*CordKeeper™
*Kit de transport
NOTE : Le total charge dessiné de toutes prises ne doit
pas dépasser les limites indiquées de plaque.
A.Prise double de 120 V, 20 A
20 ampères de courant pourraient être dessinés de ou des
prises duplex. La charge totale doit cependant rester dans les
limites indiquées sur la plaque signalétique. Ces prises peuvent
s’utiliser en conjonction avec la prise à verrouillage à condition
que le générateur ne soit pas surchargée.
B.Prise à verrouillage de 120/240 V, 30 A
Le courant de chargement plein maximum pourrait être
dessiné de la 120/240 prise de volt, a fourni c'est la seule prise
utilisée. La charge totale doit rester dans les limites indiquées
sur la plaque signalétique. Si la prise de 120/240 V est utilisée
en conjonction avec les prises de 120 V, la charge totale ne
doit pas dépasser les limites indiquées sur la plaque.
C.Protecteurs de circuit
Les prises sont protégées par un protecteur de circuit
alternatif. En cas de surcharge ou de court-circuit extérieur, le
protecteur de circuit saute. Si cela se produit, débrancher tout
appareil relié au groupe électrogène et essayer de déterminer
la cause du problème avant d’essayer de le réutiliser. Si le
protecteur de circuit saute en raison d’une surcharge, réduire la
charge. REMARQUE : Le groupe électrogène ou les
appareils branchés dessus peuvent se trouver abîmés si le
protecteur de circuit saute continuellement. Appuyer sur le
bouton du protecteur de circuit pour le réenclencher.
D.Commutateur On/Off (Sur/De) du moteur
E.Huiler l’Avertissement Allume
F.CordKeeper™ la Restriction
Le CordKeeper™ la restriction est un dispositif unique qui
empêche la fiche de ressortir accidentellement d’une prise.
Les instructions sont incluses avec la kit de couvercle de la
prise.
Votre génératrice est fournie avec un ensemble de cordons
d'alimentation de 25 pieds à quatre (4) conducteurs 105°C
SJTW de calibre 12. Ce cordon est muni, à l'une de ses
extrémités, d'une fiche à enclenchement L14-30P qui doit être
branchée directement dans la prise à enclenchement
homologue se trouvant sur le panneau de commande de votre
génératrice. L'autre extrémité est munie d'un connecteur
spécial à 4 circuits se composant de quatre prises 5-20R.
Celles-ci peuvent être utilisées pour alimenter les charges
individuelles. NOTE: Pour 120 usage de volt seulement.
Assurez-vous que les charges ne dépassent pas l'intensité
nominale de 20 A de l'ensemble de cordon d'alimentation.
Une protection par disjoncteur est fournie sur le panneau de
commande de votre génératrice.
Vous remarquerez que le connecteur à 4 circuits est à code
de couleurs (prises gris et jaune). Lorsque plusieurs charges
sont alimentées au même moment, il est préférable que des
charges égales soient alimentées à chaque moitié de couleur
distincte, dans la mesure du possible. La moitié gris et la
moitié jaune du connecteur sont en mesure de supporter un
courant de 20 A pourvu que votre génératrice puisse fournir 4
800 W de puissance. Vérifiez les tensions nominales inscrites
sur la plaque signalétique afin de prendre connaissance de la
capacité totale de puissance en watts de la génératrice.
Français

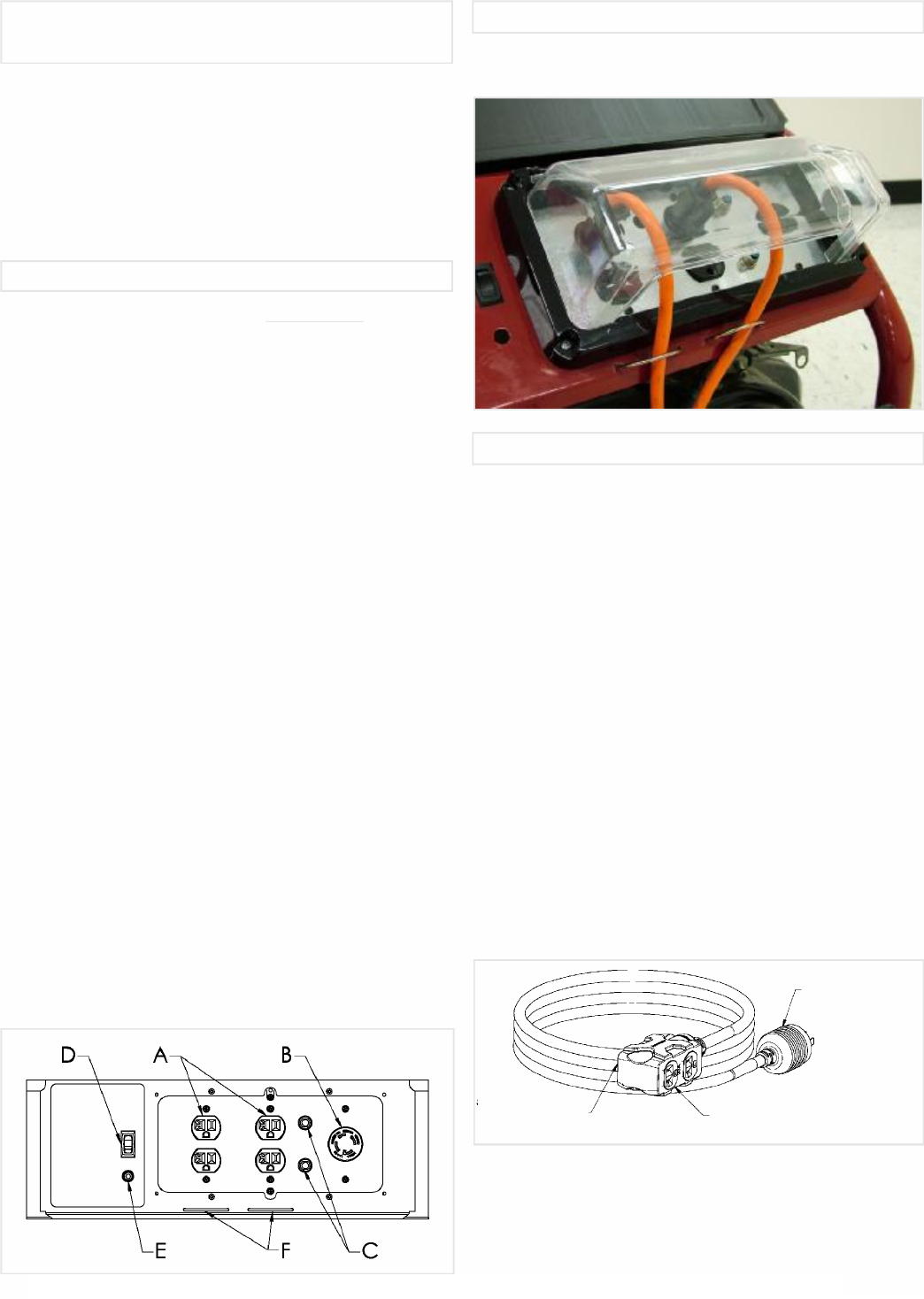

TABLEAU DE COMMANDE
4
CARACTÉRISTIQUES PRINCIPALES DU
GROUPE ELECTROGENE
ENSEMBLE DE CORDONS
FICHE À
ENCLENCHEMENT
L14-30P
PRISES 5-20R
(GRIS)
PRISES 5-20R
(JAUNE)
INSTALLATION DU COUVERCLE DE LA PRISE
