Entretien normal de la lame-
guide
1. Sortir la lame-guide de la tronçonneuse.
2. Retirer périodiquement la sciure se
trouvant dans la rainure de la lame-
guide. Utiliser un couteau à mastic ou
un morceau de fil de fer.
3. Nettoyer les fentes à huile après cha-
que journée d’utilisation.
4. Éliminer les ébarbures des côtés de la
lame-guide. Utiliser une lime plate pour
redresser les bords.
Remplacer la lame-guide quand:
• la lame est tordue ou fendue,
• la rainure interne de la lame est très usée.
Note:
Pour le remplacement de la lame-
guide, consulter le paragraphe Pièces de
rechange page 14 pour connaître la lame-
guide correcte à utiliser.

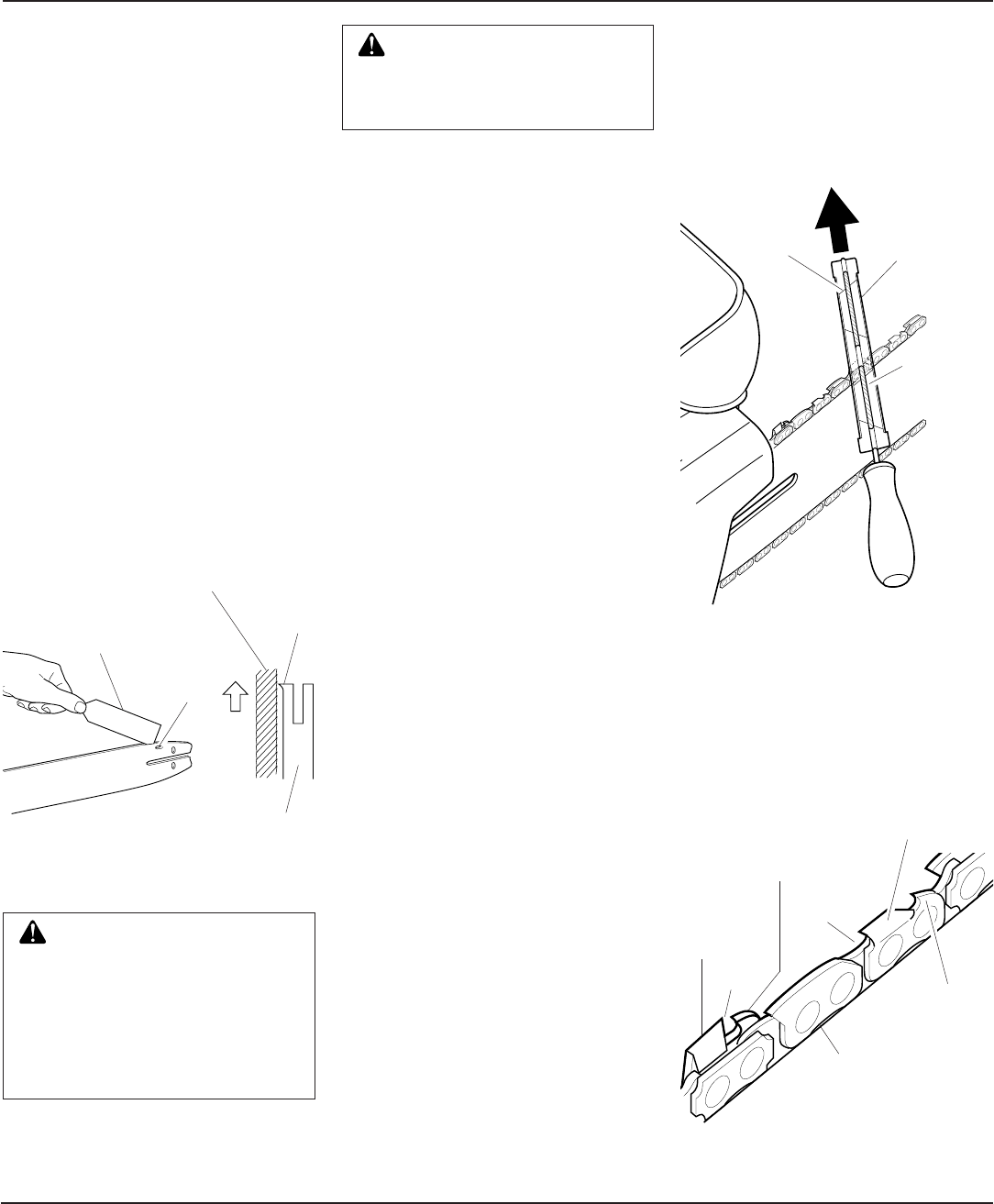

Figure 18 - Entretien de la lame-guide
Nettoyage de la rainure
avec un couteau à mastic
Fente à huile
Lime plate
Ébarbure
Lame-guide
AFFÛTAGE DE LA CHAÎNE
Plaque
supérieure
(côté
gauche de
la chaîne)
Rainure
Limiteur de
profondeur
(côté gauche
de la chaîne)
Rainure
Limiteur de
profondeur
(côté droit de
la chaîne)
Plaque supérieure
(côté droit de la
chaîne)
Côté gauche
de la chaîne
Côté
droit de
la chaîne
Repère
guide 30˚
Guide lime
Lime ronde
de 4 mm
(5/32 po)
Note:
Cette illustration représente la
position du guide lime et la direction du
limage pour l’affûtage des taillants du côté
gauche de la chaîne.
Direction du
limage
Figure 19 - Position de la lime et du guide
lime sur la chaîne
Figure 20 - Emplacement des pièces de la
chaîne
NETTOYAGE ET
ENTRETIEN
Suite
À suivre
Maintenir la chaîne affûtée. La tronçon-
neuse scie plus rapidement et de façon plus
sécuritaire. Une chaîne émoussée provoque
l’usure prématurée du pignon, de la lame-
guide, de la chaîne et du moteur. Si l’utilisa-
teur est contraint de forcer sur la chaîne pour
la faire entrer dans le bois et si le sciage ne
produit que de la sciure avec peu de gros
copeaux, c’est que la chaîne est émoussée.
Outils nécessaires pour affûter
la chaîne
Ces outils peuvent être achetés chez le con-
cessionnaire local, dans une quincaillerie ou
un dépôt de fournitures pour tronçonneuses.
• lime ronde de 4 mm (5/32 po)
• outil pour limiteur de profondeur
• lime plate moyenne
• guide lime
• étau
Affûtage des taillants
Utiliser le guide lime pour un limage à 30˚.
1. Régler la chaîne à sa tension correcte.
(Voir Réglage de la tension de la chaîne
page 8.)
2. Serrer la lame-guide dans un étau pour
immobiliser la tronçonneuse.
Note:
Ne
pas serrer la chaîne.
3. Enfoncer la lime ronde de 4 mm (5/32
po) (attachée au guide lime) dans la
rainure, entre la plaque supérieure et le
limiteur de profondeur sur la chaîne. Le
guide lime doit reposer sur la plaque
supérieure et sur le limiteur de profon-
deur. (Voir les figures 19 et 20.)
Note:
Limer au milieu de la lame-
guide.
4. Tenir le guide lime horizontal. S’assurer
que le repère 30˚ du guide lime est pa-
rallèle à l’axe de la lame-guide. (Voir la
figure 19.) Ceci permet de s’assurer que
l’on lime les taillants à un angle de 30˚.
5. Limer le taillant de l’intérieur vers l’ex-
térieur, jusqu’à ce qu’il soit affûté. Ne
limer que dans cette seule direction.
(Voir la figure 19.)
Note:
2 ou 3 coups
de lime doivent affûter le taillant.
6. Une fois le taillant affûté, avancer la
chaîne pour affûter le taillant suivant.
Limer tous les taillants du même côté
de la chaîne.
7. Passer de l’autre côté de la chaîne et
répéter l’opération.
AVERTISSEMENT : Les tran-
chants de la chaîne sont affûtés.
Porter des gants de protection
pour manipuler la chaîne.
AVERTISSEMENT : Avant de
procéder à l’entretien, débran-
cher la tronçonneuse de la prise
de courant. Des blessures gra-
ves ou la mort peuvent être pro-
voquées par les chocs électri-
ques et le contact du corps avec
la chaîne en mouvement.
