* Os elementos sujeitos a desgaste não estão cobertos pela gar
antia.
www.polarispool.com
12
14
10
16
17
24
34
29
30
31
28
27
32
Serial Number
2
24
15
33
11
15
18
25
15
1
a
26
20
15
17
21
22
19
23
16
13
5
4
3
6
7
8
9
13
1b
Português

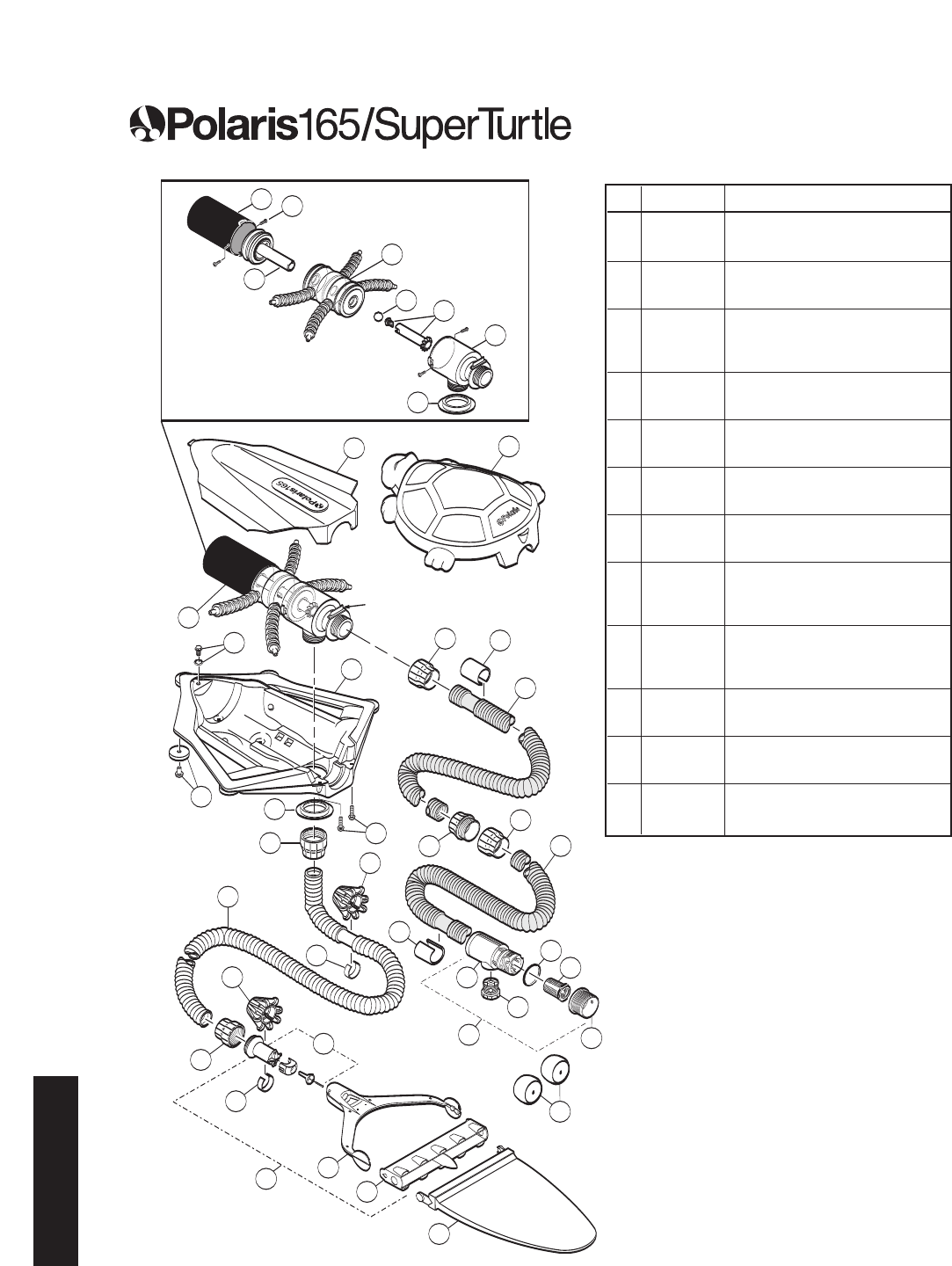

Diagrama ilustrativo de peças
N
o
N
o
da Peça Descrição Quant.
1a 6-306-00 Tampa do módulo de superfície – granito 1
1b 6-309-00 Tampa tipo tartaruga 1
2 6-400-00 Mecanismo 1
3 6-407-00 Cilindro 1
4 6-413-00 Parafuso do mecanismo, nº 6 x 5/16" 4
5 6-411-00 Pistão 1
6 6-409-00 Câmara central 1
7 6-403-00 Esfera de aleatoriedade 1
8 6-406-00 Conector do filtro/Kit do tubo de
aleatoriedade 1
9 6-408-00 Câmara do conector 1
1
0 6-507-00 Tampão de drenagem 1
11 6-305-00 Carcaça inferior 1
12 6-301-00 Kit de rodas da carcaça inferior 5
13 ** Anel de apoio 1
14 6-302-00 Parafuso superior, nº 10 x 3/4" 2
1
5 6-104-00 Conector da mangueira — fêmea 4
16 6-107-00 Grade de rodas 9
17 6-110-00 Peso da mangueira 9
18 6-114-00 Mangueira de varredura completa, 3 m 1
19 6-212-00 Conjunto de jactos de varredura 1
20 6-116-00 Unidade do jacto 1
21 6-211-00 Suporte do conjunto de jactos
de varredura 1
22 6-210-00 Cabeçote dos jactos de varredura 1
23 6-206-00 Saco multiuso* 1
24 6-222-00 Flutuador 24
25 6-225-00 Mangueira flutuante, 7,30 m
(só mangueira) 1
26 6-508-00 Unidade de cone
xão univ
ersal (UWF)
1
27
6-502-00
Engate rápido (ER) do UWF 1
28 6-503-00 Válvula de alívio de pressão 1
29 6-505-00 O-Ring — UWF/ER 1
30 6-504-00 Rede de filtro, UWF/ER 1
31 6-500-00 Conexão universal de parede (UWF) 1
32
10-107-00
Regulador de olhal
2
33 6-221-00 Conj.de extensão da mangueira
flutuante, 2,45 m 1
34 6-103-00 Conector da mangueira — macho 1
Número de série
