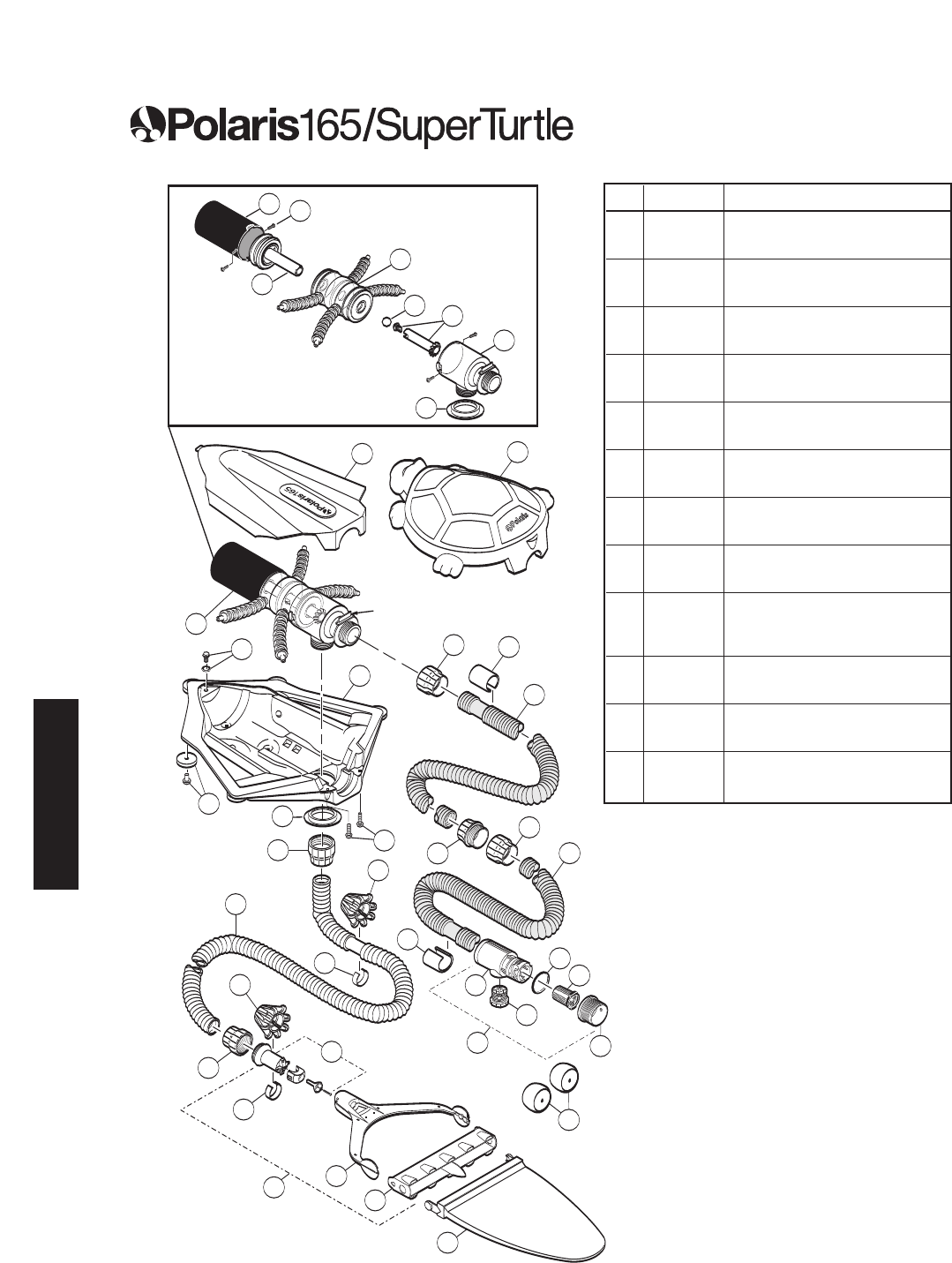

Diagrama expandido de piezas
N
o
N
o
pieza Descripción Cant.
1a 6-306-00 Tapa, módulo de superficie, granito 1
1b 6-309-00 Tapa carapacho de tortuga 1
2 6-400-00 Mecanismo 1
3 6-407-00 Cilindro 1
4 6-413-00 Tornillo, mecanismo, No 6 x 5/16" 4
5 6-411-00 Conjunto del émbolo 1
6 6-409-00 Conjunto cámara central 1
7 6-403-00 Bola aleatoria 1
8 6-406-00 Estuche conector del filtro y tubo aleatorio 1
9
6-408-00 Cámara del conector 1
10 6-507-00 Conjunto tapón desagüe 1
11 6-305-00 Conjunto inferior de carcasa 1
12 6-301-00 Estuche inferior de ruedas 5
13 ** Collarín de apoyo 1
1
4 6-302-00 Tornillo, tapa, No 10 x 3/4" 2
15 6-104-00 Conector hembra de manguera 4
16 6-107-00 Conjunto caja ruedas 9
17 6-110-00 Pesa de la manguera 9
18 6-114-00 Manguera barredora completa, 3 m 1
1
9 6-212-00 Conjunto de barredora 1
20 6-116-00 Conjunto cuerpo propulsión 1
21 6-211-00 Arnés de la barredora 1
22 6-210-00 Cabezal de la barredora 1
23 6-206-00 Bolsa multiusos* 1
24 6-222-00 Flotador 24
25 6-225-00 Manguera de flotación, 7,30 m
(sólo manguera) 1
26 6-508-00 Conjunto conector CUP 1
27 6-502-00 Desconector rápido, CUP 1
28 6-503-00 Válvula de alivio de presión 1
29 6-505-00 Espaciador, CUP y desc. ráp. 1
30 6-504-00 Tamiz del filtro CUP y desc.ráp. 1
31 6-500-00 Conector universal de pared (CUP) 1
32 10-107-00 Regulador tipo globo 2
33 6-221-00 Juego extensión, manguera
flotación, 2,45 m 1
34 6-103-00 Conector macho de manguera 1
