Gâchette Dispositif qui met en marche et arrête la
tronçonneuse. Quand on appuie sur la gâchette, la
tronçonneuse se met en marche. Elle s’arrête quand
on lâche la gâchette.
Groupe moteur Tronçonneuse sans chaîne ni guide-
chaîne. Aussi nommé carter.
Guide-chaîne à recul réduit Guide-chaîne qui réduit
le risque de recul.
Guide-chaîne Lame métallique qui prolonge le
carter de la tronçonneuse. La guide-chaîne soutient
et guide la chaîne.
Interrupteur Dispositif qui ferme ou ouvre le circuit
électrique du moteur de la tronçonneuse.
Monocoque Corps de la scie mécanique.
Nez de guide-chaîne Bout ou extrémité de la
guide-chaîne.
Pignon Roue dentée qui entraîne la chaîne.
Poignée arrière Poignée située à l’arrière du carter.
Poignée avant Située à l’avant du carter de la
tronçonneuse.
Pointe pare-chocs Dent pointue située à l’avant du
carter, à côté de la guide-chaîne. Garder la pointe
pare-chocs contre le bois lors de l’abattage ou du
tronçonnage. Elle facilite le maintien de la position
de la tronçonneuse pendant la coupe.
Position normale de coupe Position à tenir pendant
le tronçonnage et l’abattage.
Poussée (recul, pincement) Poussée brusque en
arrière de la tronçonneuse. Peut se produire si la
partie de la chaîne sur le haut de la guide-chaîne est
pincée, prise ou touche un objet étranger.
Recul Mouvement brusque vers l’arrière et vers le
haut de la guide-chaîne. Le recul peut se produire
quand le bout de la guide-chaîne touche un objet
pendant le mouvement de la chaîne. La guide-chaîne
fait alors un mouvement brusque vers le haut et vers
l’arrière, en direction de l’utilisateur.
Sifflet Entaille en forme d’encoche faite dans un
arbre qui dirige sa chute.
Taille (élagage) Coupe des branches d’un arbre
sur pied.
Tringlerie d’interrupteur Ce dispositif relie l’inter-
rupteur à la gâchette. Il déplace l’interrupteur quand
on appuie sur la gâchette.
Tronçonnage Coupe d’un arbre abattu ou d’une
bille en tronçons.
Verrou d’interrupteur Dispositif qui réduit le risque
de mise en marche involontaire de la tronçonneuse.
VOCABULAIRE DE LA
TRONÇONNEUSE
Suite
À suivre

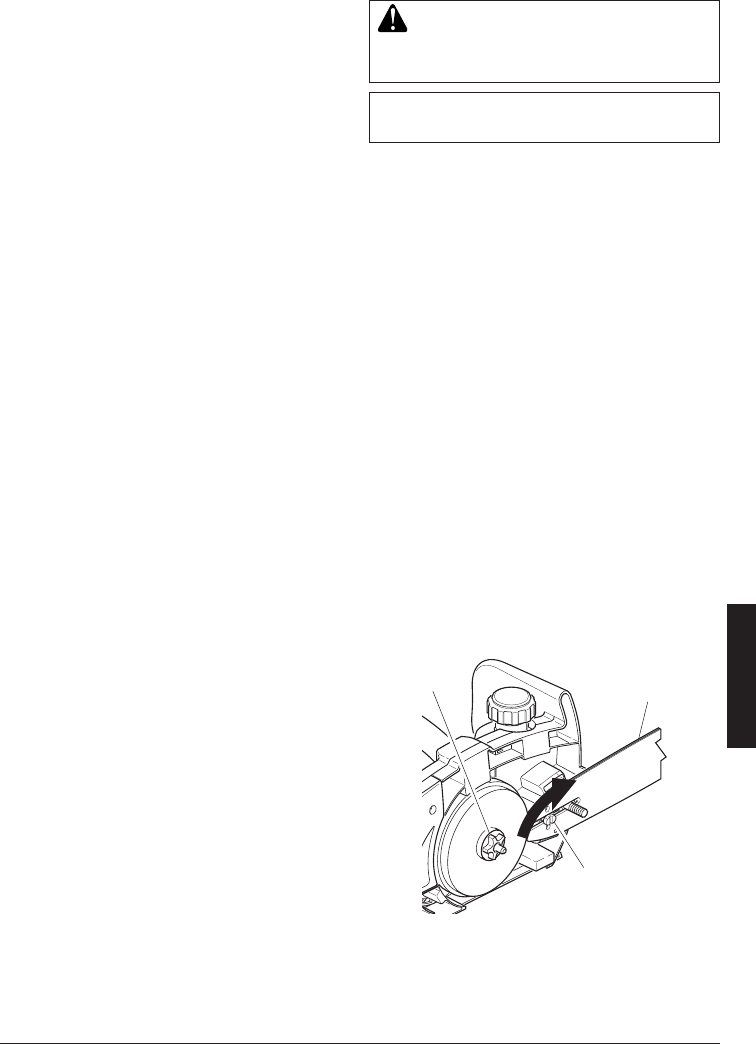

Figure 4 - Déverrouillage du dispositif de retenue
du guide-chaîne
D
É
V
E
R
R
O
U
I
L
L
É
Dispositif de retenue du
guide-chaîne parallèle à
l’encoche du guide-chaîne
Guide-chaîne
Pignon
d’entraînement
MONTAGE
AVERTISSEMENT : Les dents de la
chaîne sont coupantes. Porter des gants
protecteurs pour manipuler la chaîne.
IMPORTANT : Ne pas pincer la scie dans
un étau durant le montage.
1. Déposer la chaîne à plat.
2. Dévisser et retirer l’écrou du guide-chaîne et le
couvercle du pignon.
3. Faire tourner le dispositif de retenue du guide-
chaîne de façon qu’il soit parallèle à l’encoche
du guide-chaîne (voir la Figure 4).
4. Installer le guide-chaîne sur le corps de la scie.
Insérer l’encoche centrale du guide-chaîne sur le
boulon et sur le dispositif de retenue du guide-
chaîne. Note : S’assurer que la tête du dispositif
de retenue passe bien à travers l’encoche du
guide-chaîne, comme illustré dans la Figure 4.
5. Faire tourner le dispositif de retenue du guide-
chaîne de 90 degrés, comme illustré dans la
Figure 5, page 48.
6. Placer la chaîne autour du pignon d’entraîne
-
ment, ensuite le long de la rainure supérieure du
guide-chaîne et autour du nez du guide-chaîne.
Note : S’assurer que la face tranchante des
maillons de la chaîne soit placée dans la bonne
direction. Placer la chaîne de façon à ce que la
face coupante des maillons sur le secteur supé
-
rieur du guide-chaîne soit dirigée vers le nez du
guide-chaîne (voir la Figure 6, page 48, et le
voyant sur le capot latéral de la tronçonneuse).
Note : Sur les modèles pré-assemblés, voir Réglage
de la tension de la chaîne,
à las pages 49 et 50.
