HERRAMIENTAS NECESARIAS: Cubos y trinquetes de
7/16”, 1/2”, 9/16”, y 5/8” bloque(s) de madera, mínimo de 6” (15
cm) de alto.
Consulte la lista de partes en las página 9.

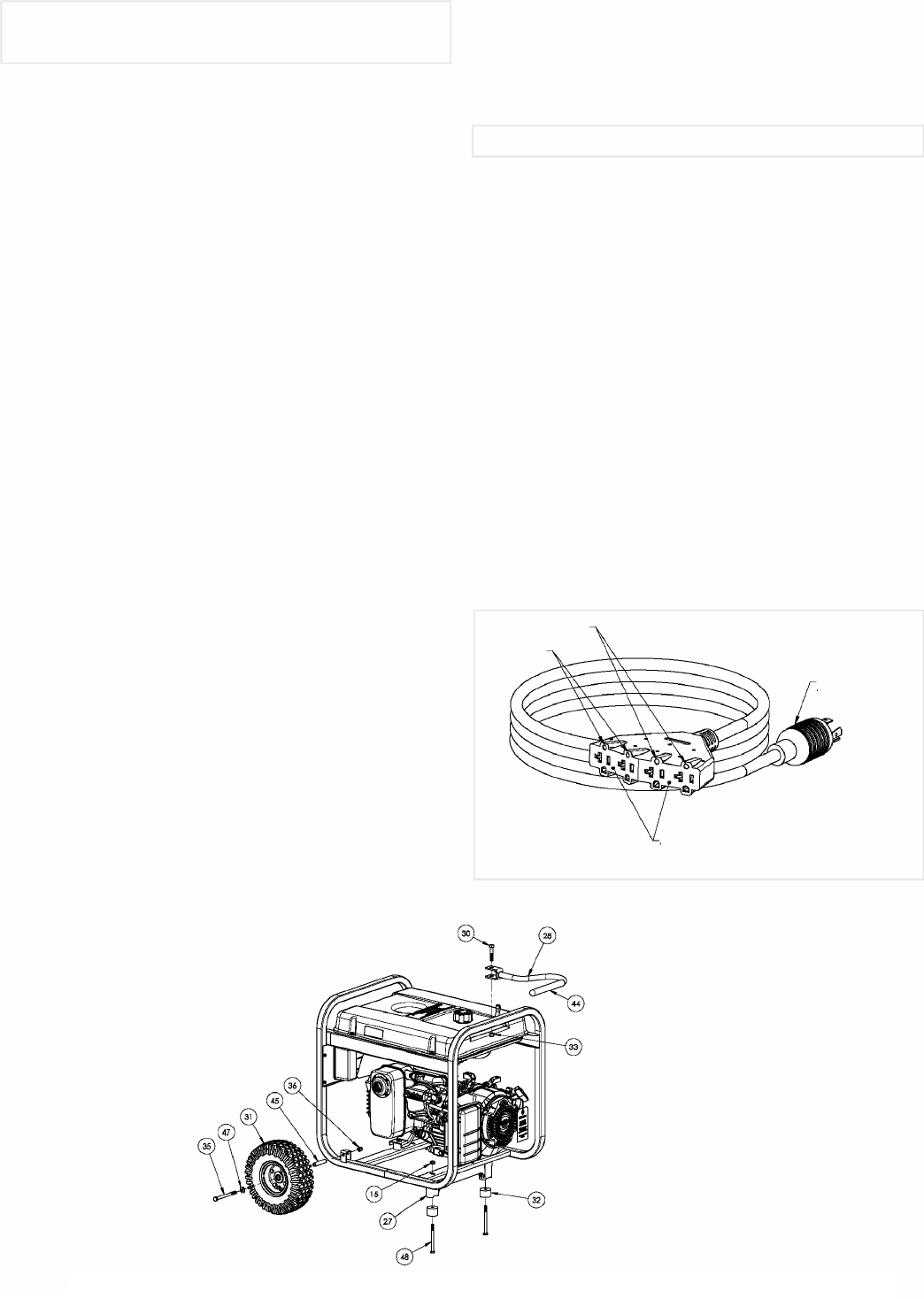

INSTALACIÓN DE LAS RUEDAS
1.Bloquee el extremo del generador situado en el lado
opuesto a la tapa del tanque de combustible para instalar el
juego de rueda.
2.Inserte el espaciador de la rueda (artículo 45) en el centro
de la rueda (artículo 31).
3.Deslice el perno de 3/8 x 4.25” (artículo 35) y arandela de
3/8 (artículo 47) a través de la rueda (artículo 31), y luego
a través del soporte de la rueda en el transportador,
colocando el lado descentrado del centro de la rueda en
contra del soporte.
4.Atornille la tuerca de nyloc de 3/8 (artículo 36) en el perno
y apriétela para fijar firmemente el conjunto de la rueda a la
barra.
5.Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
1.Bloquee el lado del motor del generador para colocar el
soporte de la pie (artículo 27) bajo el canal portador.
Enrosque un perno de 5/16-18 x 4" (artículo 48) con una
pie (artículo 32) a través de los orificios de montaje y
enrosque una tuerca brida de 5/16 (artículo 15) al perno
para asegurar el soporte de la pie al portador. Precaución:
No apriete demasiado para que el material de la pie no
colapse.
INSTALACIÓN DE LA MANIJA
1.Coloque la manija (artículo 28) sobre la barra
transportadora en el mismo extremo de las patas,
centrando la manija en la transportadora.
2.Deslice el perno de 7/16 x 2” (artículo 30) a través de la
manija, tal como se indica en el diagrama, y fíjela con la
tuerca de nyloc de 7/16” (artículo 33). Apriétela hasta que
la manija quede firmemente asegurada a la barra
transportadora.
3.Aplique rociador para el cabello en aerosol o un adhesivo
similar a la manija (artículo 28), y luego deslice el
agarradero de la manija (artículo 44) sobre la manija. El
rociador para el cabello en aerosol permitirá un ensamble más
fácil y adherirá el agarradero a la manija.
NOTA: Cuando usando una portada de generador con
este carrito de transporte, la manija debe la descendente
posición.
Su generador viene con un juego de cordón eléctrico para
105ºC de cuatro conductores calibre 12 SJTW de 25 pies.
Este cordón viene con un enchufe de bloqueo de giro L14-20P,
en un extremo, que se enchufará directamente en el
receptáculo de bloqueo de giro correspondiente del panel de
control de su generador . El extremo opuesto viene equipado
con un conector de 4 circuitos especial que consta de
receptáculos 5-20R. Estos se pueden emplear en cargas
individuales de energía. Asegúrese de que las cargas no
exceden la clasificación de 20 amperios del juego de
cordones eléctricos. La protección del interruptor de circuito
se proporciona en el panel de control de su generador.
Observará que el conector de 4 circuitos está codificado
con color con puntos rojos y azules. Cuado se energiza varias
cargas a la vez, es menor mantener las cargas iguales
suministradas para cada mitad de color diferente, si es posible.
La mitad roja y azul del conector son capaces de sostener 20
amperios de corriente en caso de que su generador sea capaz
de suministrar 4800 watts de energía. Revise las
clasificaciones de la placa de identificación para la capacidad
de wattage del generador.
9
Español
INSTALACION DEL JUEGO DE
TRANSPORT
JUEGO DE CORDÓN
PUNTOS ROJOS
PUNTOS
AZULES
ENCHUFE DE
BLOQUEO DE
GIRO L14-20P
RECEPTÁCULOS 5-20R
