OUTILS NÉCESSAIRES : Cliquet à rochet de 7/16 po, 1/2 po, et 9/16 po, blocs de bois (minimum de 6 po de hauteur)

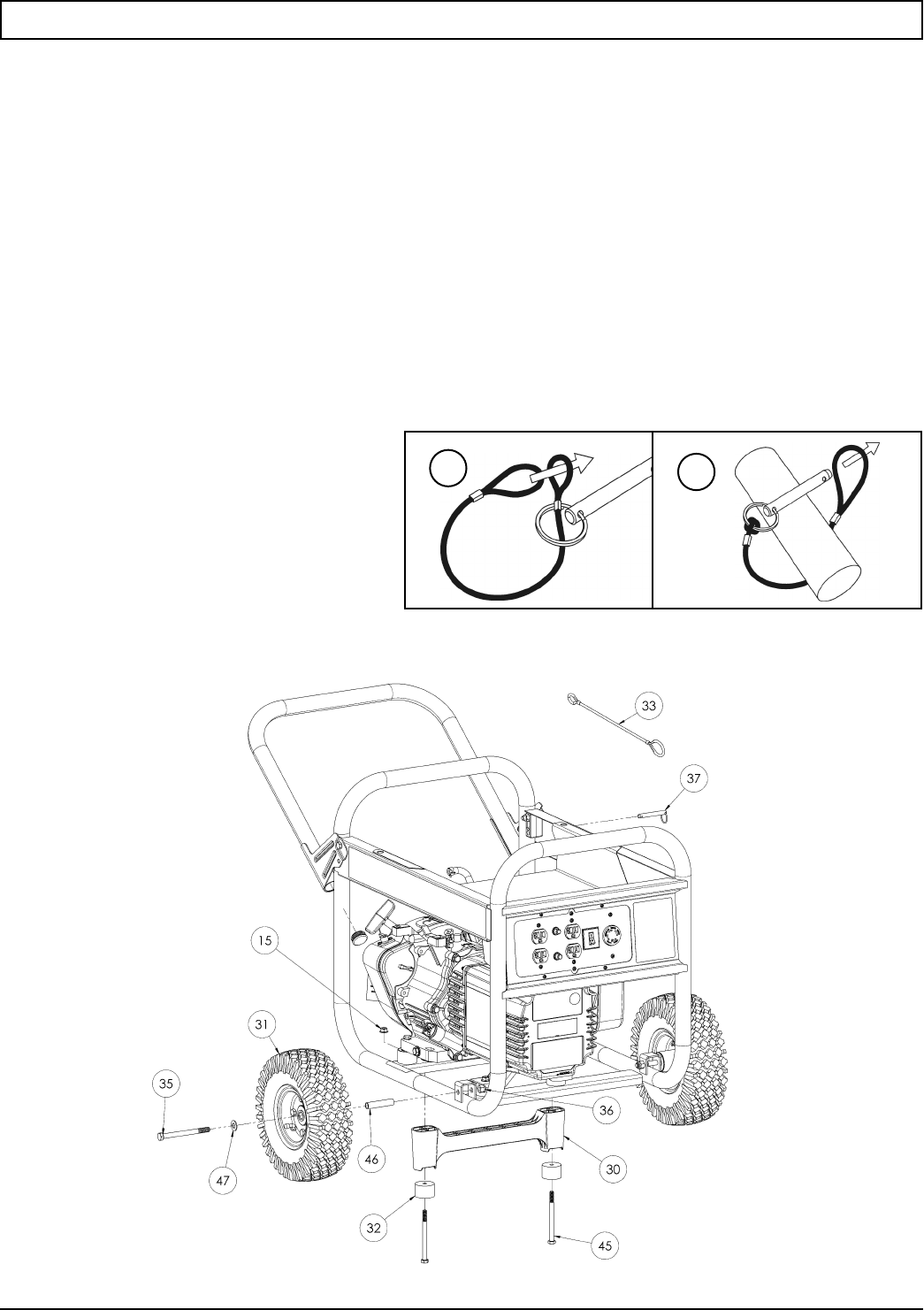

Reportez-vous à la liste des pièces et au dessin des pages 8 et 9.
INSTALLATION DES ROUES
1. Faire reposer l’extrémité de la génératrice à l’opposé de celle où se trouve le capuchon du réservoir d’essence sur un bloc de
façon à pouvoir effectuer la pose de la roue.
2. Insérer une bague d’espacement (article 46) dans le centre de la roue (article 31).
3. Enfiler le boulon de 3/8 x 4.25 po (article 35) et rondelle de 3/8 po (article 47) dans la roue (article 31), puis dans le support
de la roue sur le transporteur, en le plaçant de façon à ce que le côté le plus en creux du moyeu de la roue repose contre le
support.
4. Enfiler l’écrou à frein élastique de 3/8 po (article 36) sur le boulon et serrer de façon à bien fixer la roue sur la transporteur.
5. Procéder de la même façon pour l’autre roue.
INSTALLATION DU PIED
1. En bloquant le côté moteur de la génératrice, mettre en place le support de pied (article 30) sous le profilé en U. Visser un
boulon de 5/16-18 x 4" (article 45) avec une pied (article 32) dans les trous de fixation, puis visser sur le boulon un écrou
bride de 5/16 po (article 15), pour fixer le support de pied au profilé. Attention : ne pas trop serrer, pour ne pas écraser le
matériau du pied.
POIGNEE VERROUILLANT
1. Attacher le lanyard (article 33) à l’épingle de
relâchement (article 37) et le transporteur selon
l'illustration.
2. Pour verrouiller la poignée (article 28) dans la
position étendue, aligner les trous dans le support de
poignée avec les trous dans le support de
transporteur et insérer l’épingle de relâchement
(article 37).
3. L'insertion capuchon (article 38) dans les fins de
poignée (article 28).
L'INSTALLATION DE KIT DE TRANSPORT
1
2
