Spanish
*Motor Briggs & Stratton OHV 10 HP
*El sensor del nivel bajo de aceite
*Receptáculos sobre el panel de control
*Tanque plástico de combustible con capacidad
de 22.7 litros (6 galones)
*Juego de transporte

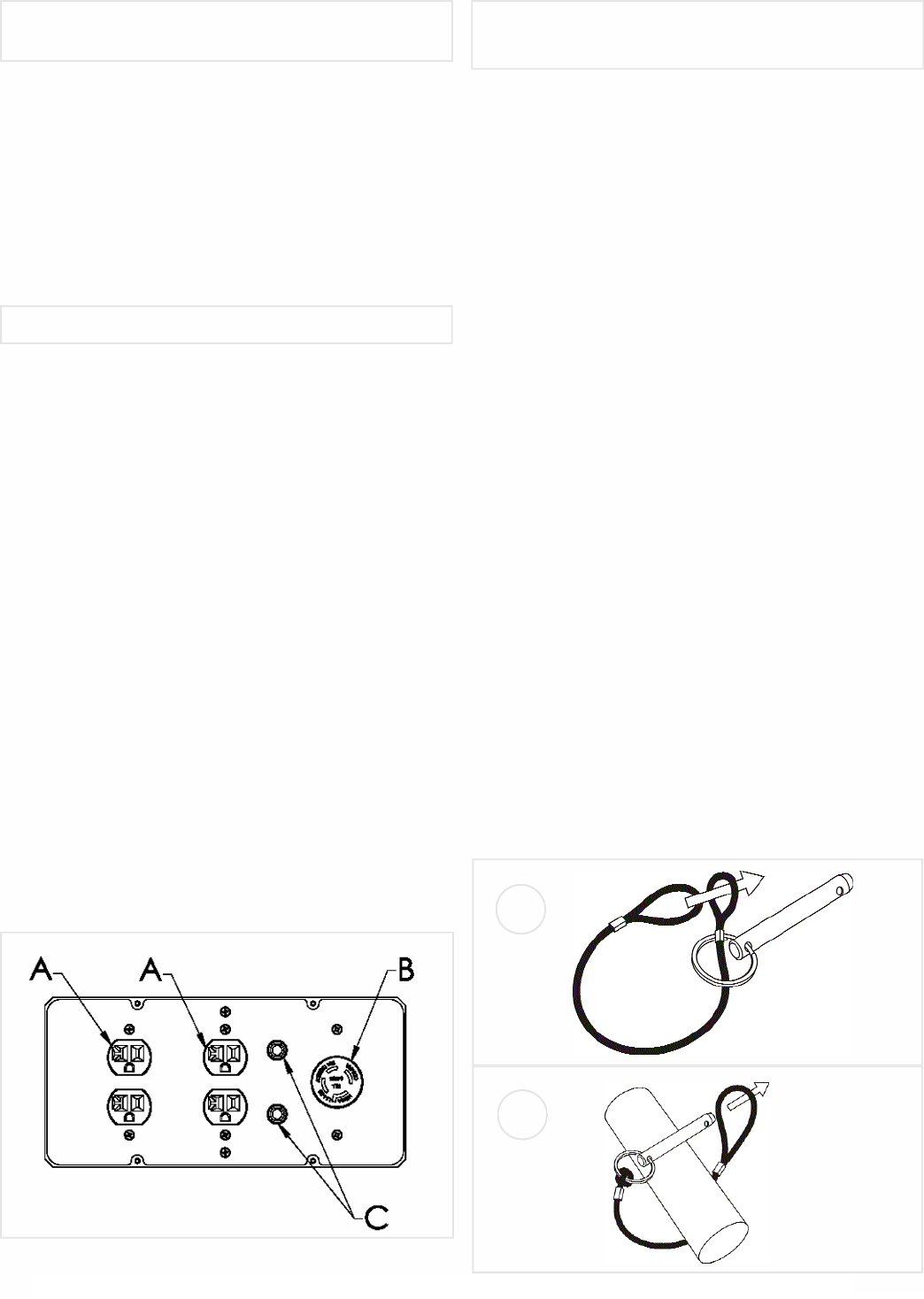

A.Receptáculo dúplex de 120 voltios, 20 amperes
Este dúplex está partido de modo que puedan extraerse
20 amp de corriente desde cada mitad del receptáculo. Sin
embargo, la potencia total extraída debe mantenerse dentro de
los valores nominales de la placa de identificación. Estos
receptáculos pueden usarse junto con el receptáculo de cierre
giratorio siempre y cuando el generador no esté sobrecargado.
B.Receptáculo de cierre giratorio de 120/240 voltios, 20
amperes
Puede extraerse un máximo de 20 amp desde el
receptáculo de 120/240 voltios siempre y cuando sea el único
receptáculo usado. Sin embargo, la corriente debe limitarse al
valor nominal de la placa de identificación. Si se utiliza un
receptáculo de 120/240 voltios junto con los receptáculos de 120
voltios, la carga total extraída no debe exceder los valores
nominales de la placa de identificación.
C.Interruptor
Los receptáculos se protegen mediante un cortacircuitos de
CA. Si se sobrecarga el generador u ocurre un cortocircuito
externo, el cortacircuitos saltará. Si esto ocurre, desconecte
todas las cargas eléctricas y trate de determinar la causa del
problema antes de usar el generador nuevamente. Si la
sobrecarga causa que salte el cortacircuitos, reduzca la carga.
NOTA: Si salta continuamente el cortacircuitos, se podría
dañar el generador o el equipo. El cortacircuitos puede
restaurarse pulsando el botón del cortacircuitos.
HERRAMIENTAS NECESARIAS: Cubos y trinquetes de
1/2” y 9/16”, bloque(s) de madera, mínimo de 6” (15 cm) de
alto.
Consulte la lista de partes y dibujo que aparecen en las
páginas 8 y 9.
INSTALACIÓN DE LAS RUEDAS
1.Bloquee el extremo del generador situado en el lado
opuesto a la tapa del tanque de combustible para instalar el
juego de rueda.
2.Inserte el espaciador de la rueda (artículo 43) en el centro
de la rueda (artículo 35).
3.Deslice el perno de 3/8 x 3.5” (artículo 41) a través de la
rueda (artículo 35), y luego a través del soporte de la
rueda en el transportador, colocando el lado descentrado
del centro de la rueda en contra del soporte.
4.Atornille la tuerca de nyloc de 3/8 (artículo 42) en el perno
y apriétela para fijar firmemente el conjunto de la rueda a la
transportador.
5.Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
1.Bloquee el lado del motor del generador para colocar el
espaciador (artículo 38) y un pie (artículo 37) bajo el canal
portador. Enrosque un perno de 5/16-18 x 2.75" (artículo
36) a través de los orificios de montaje y enrosque una
arandela de 5/16 (artículo 40) y una tuerca nyloc de 5/16
(artículo 16) al perno para asegurar el pie al portador.
Precaución: No apriete demasiado para que el material
de la pie no colapse.
2.Repita el paso 1 para el pie restante.
MANIJA QUE CIERRA
1.Conecte los acoladores (artículo 39) a los alfileres de la
liberación (artículo 44) y el portador como mostrado en la
ilustración.
2.Para cerrar el manija (artículo 31) en la posición extendida,
alinea los hoyos en los soporte del manija con los hoyos en
los soporte de transportador y mete los alfileres de la
liberación (artículo 44).
3.La adición tapa (artículo 45) en fines del manija
(artículo 31).
PANEL DE CONTROL
CARACTERISTICAS PRINCIPALES DEL
GENERADOR
INSTALACION DEL JUEGO DE
TRANSPORT
