Spanish
*Motor 9 HP Briggs & Stratton OHV
*Manga de hierro fundido del cilindro
*El sensor del nivel bajo de aceite
*EL guardia del silenciador
*Receptáculos sobre el panel de control
*CordKeeper™
*Tanque plástico de combustible con capacidad
de 22.7 litros (6 galones)
*Juego de transporte
A.Receptáculo dúplex de 120 voltios, 20 amperes
Este dúplex está partido de modo que puedan extraerse
20 amp de corriente desde cada mitad del receptáculo. Sin
embargo, la potencia total extraída debe mantenerse dentro de
los valores nominales de la placa de identificación. Estos
receptáculos pueden usarse junto con el receptáculo de cierre
giratorio siempre y cuando el generador no esté sobrecargado.
B.Receptáculo de cierre giratorio de 120/240 voltios, 30
amperes
Puede extraerse un máximo de 30 amp desde el
receptáculo de 120/240 voltios siempre y cuando sea el único
receptáculo usado. Sin embargo, la corriente debe limitarse al
valor nominal de la placa de identificación. Si se utiliza un
receptáculo de 120/240 voltios junto con los receptáculos de 120
voltios, la carga total extraída no debe exceder los valores
nominales de la placa de identificación.
C.Interruptor
Los receptáculos se protegen mediante un cortacircuitos de
CA. Si se sobrecarga el generador u ocurre un cortocircuito
externo, el cortacircuitos saltará. Si esto ocurre, desconecte
todas las cargas eléctricas y trate de determinar la causa del
problema antes de usar el generador nuevamente. Si la
sobrecarga causa que salte el cortacircuitos, reduzca la carga.
NOTA: Si salta continuamente el cortacircuitos, se podría
dañar el generador o el equipo. El cortacircuitos puede
restaurarse pulsando el botón del cortacircuitos.
D.CordKeeper™ Restricción
El CordKeeper™ restricción es
una característica exclusiva que se
utiliza para impedir que los tapones
se salgan de los receptáculos de
120 voltios.
HERRAMIENTAS NECESARIAS: Cubos y trinquetes de
7/16”, 1/2”, 9/16”, y 5/8”, bloque(s) de madera, mínimo de 6” de
alto.
Consulte la lista de partes y dibujo que aparecen en las
páginas 8 y 9.
INSTALACIÓN DE LAS RUEDAS
1.Bloquee el extremo del generador situado en el lado
opuesto a la tapa del tanque de combustible para instalar el
juego de rueda.
2.Inserte el espaciador de la rueda (artículo 37) en el centro
de la rueda (artículo 31).
3.Deslice el perno de 3/8 x 4.25” (artículo 35) y arandela de
3/8 (artículo 38) a través de la rueda (artículo 31), y luego
a través del soporte de la rueda en el transportador,
colocando el lado descentrado del centro de la rueda en
contra del soporte.
4.Atornille la tuerca de nyloc de 3/8 (artículo 36) en el perno
y apriétela para fijar firmemente el conjunto de la rueda a la
transportador.
5.Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
1.Ensamble la pie (artículo 32) al soporte de la misma
(artículo 41) con un perno de 1/4-20 x 1.5" (artículo 40).
Enrosque una arandela de 1/4 (artículo 39) y una tuerca
nyloc de 1/4 (artículo 13) al perno para asegurar el
ensamble. Precaución: No apriete demasiado para que
el material de la pie no colapse.
2.Bloquee el lado del alternador del generador para colocar el
soporte de la pie bajo el canal portador. Enrosque un
perno de 5/16-18 x 1" (artículo 33) con una arandela de
5/16 (artículo 34) a través de los orificios de montaje y
enrosque una arandela de 5/16 (artículo 34) y una tuerca
nyloc de 5/16 (artículo 16) al perno para asegurar el
soporte de la pie al portador.
INSTALACIÓN DE LA MANIJA
1.Coloque la manija (artículo 28) sobre la barra
transportadora en el mismo extremo de las patas,
centrando la manija en la transportadora.
2.Deslice el perno de 7/16 x 2” (artículo 29) a través de la
manija, tal como se indica en el diagrama, y fíjela con la
tuerca de nyloc de 7/16” (artículo 27). Apriétela hasta que
la manija quede firmemente asegurada a la barra
transportadora.
3.Aplique rociador para el cabello en aerosol o un adhesivo
similar a la manija (artículo 28), y luego deslice el
agarradero de la manija (artículo 30) sobre la manija. El
rociador para el cabello en aerosol permitirá un ensamble
más fácil y adherirá el agarradero a la manija.

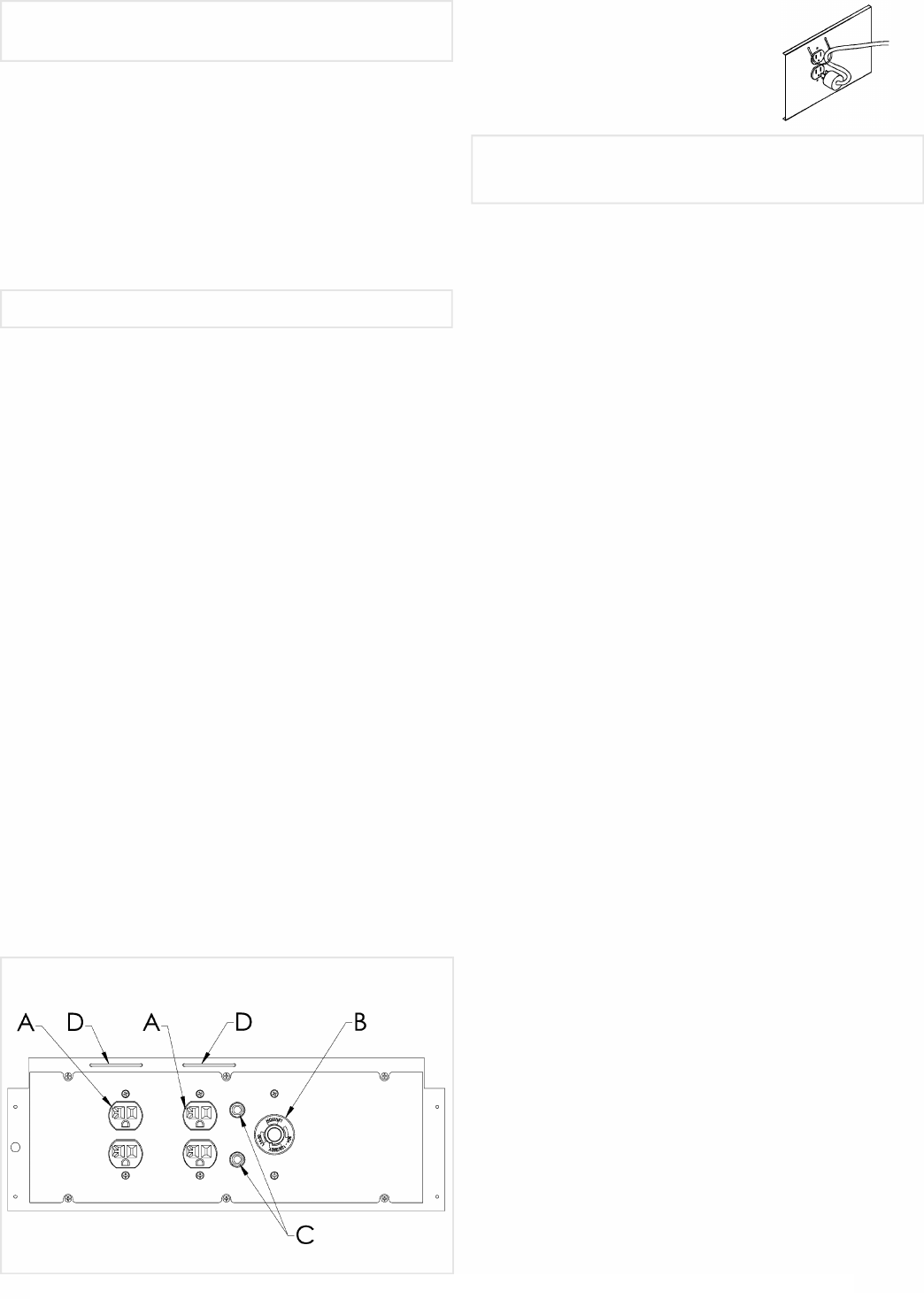

PANEL DE CONTROL
CARACTERISTICAS PRINCIPALES DEL
GENERADOR
INSTALACION DEL JUEGO DE
TRANSPORT
