Français
OUTILS NÉCESSAIRES : Cliquet à rochet de 7/16 po, 1/2 po,
9/16 po, ET 5/8 po blocs de bois (minimum de 6 po (15,2 cm)
de hauteur).
Reportez-vous à la liste des pièces des page 9.

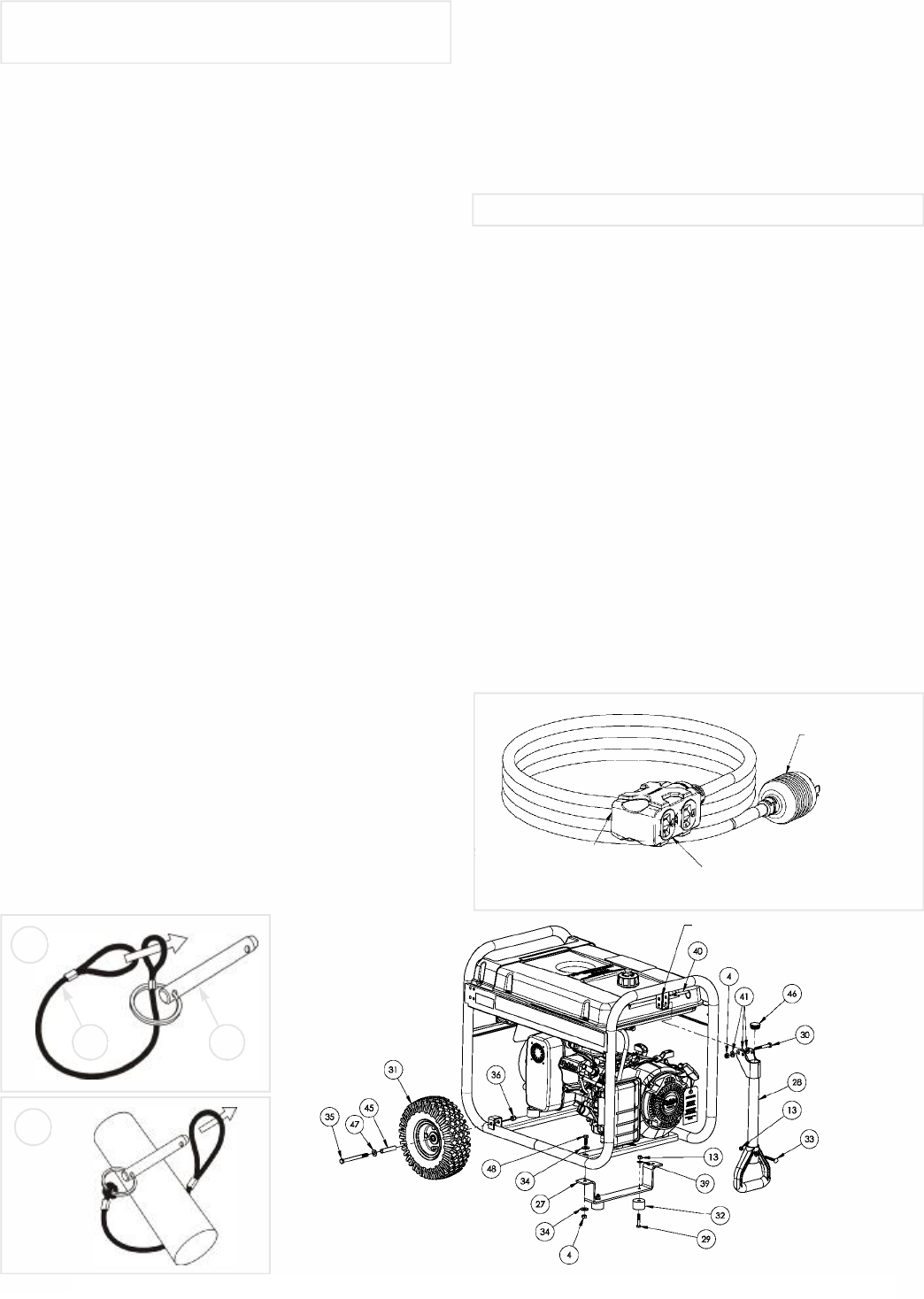

INSTALLATION DES ROUES
1.Faire reposer l’extrémité de la génératrice à l’opposé de
celle où se trouve le capuchon du réservoir d’essence sur
un bloc de façon à pouvoir effectuer la pose de la roue.
2.Insérer une bague d’espacement (article 45) dans le centre
de la roue (article 31).
3.Enfiler le boulon de 3/8 x 4.25 po (article 35) et rondelle de
3/8 po (article 47) dans la roue (article 31), puis dans le
support de la roue sur le transporteur, en le plaçant de
façon à ce que le côté le plus en creux du moyeu de la roue
repose contre le support.
4.Enfiler l’écrou à frein élastique de 3/8 po (article 36) sur le
boulon et serrer de façon à bien fixer la roue sur la tubulure.
5.Procéder de la même façon pour l’autre roue.
INSTALLATION DU PIED
1.Monter le pied (article 32) sur le support de pied (article
27) au moyen d'un boulon de 1/4-20 x 1.5 po (article 29).
Fixer l'ensemble en vissant sur le boulon un écrou nyloc de
1/4 po (article 13), avec une rondelle 1/4 po (article 39).
Attention : ne pas trop serrer, pour ne pas écraser le
matériau du pied.
2.En bloquant le côté alternateur de la génératrice, mettre en
place le support de pied sous le profilé en U. Visser un
boulon de 5/16-18 x 1 po (article 48) avec une rondelle de
5/16 po (article 34) dans les trous de fixation, puis visser
sur le boulon un écrou nyloc de 5/16 po (article 4), avec
une rondelle de 5/16 po (article 34) pour fixer le support de
pied au profilé.
POSE DE LA POIGNEE
1.Mettre la poignée (article 28) sur la tubulure du chariot du
côté où se trouvent les pieds en la centrant bien sur la
tubulure supérieure.
2.Insérer le boulon de 5/16 x 2.25 po (article 30) dans la
poignée, support de poignée, et rondelles de 5/16 po
(article 41) tel qu’indiqué sur le diagramme et fixer en place
à l’aide de l’écrou à frein élastique de 5/16 po (article 4).
Serrer jusqu’à ce que la poignée soit bien fixée sur la
tubulure du chariot.
POIGNEE VERROUILLANT
1.Attacher le lanyards (article 44) aux épingles de
relâchement (article 40) et le transporteur selon
l'illustration.
2.Pour verrouiller la poignée (article 28) dans la position
étendue, aligner les trous dans les support de poignée avec
les trous dans les support de transporteur et insérer les
épingles de relâchement (article 40).
Votre génératrice est fournie avec un ensemble de
cordons d'alimentation de 25 pieds à quatre (4) conducteurs
105°C SJTW de calibre 12. Ce cordon est muni, à l'une de ses
extrémités, d'une fiche à enclenchement L14-20P qui doit être
branchée directement dans la prise à enclenchement
homologue se trouvant sur le panneau de commande de votre
génératrice. L'autre extrémité est munie d'un connecteur
spécial à 4 circuits se composant de quatre prises 5-20R.
Celles-ci peuvent être utilisées pour alimenter les charges
individuelles. Assurez-vous que les charges ne dépassent
pas l'intensité nominale de 20 A de l'ensemble de cordon
d'alimentation. Une protection par disjoncteur est fournie sur
le panneau de commande de votre génératrice.
Vous remarquerez que le connecteur à 4 circuits est à code
de couleurs (prises gris et jaune). Lorsque plusieurs charges
sont alimentées au même moment, il est préférable que des
charges égales soient alimentées à chaque moitié de couleur
distincte, dans la mesure du possible. La moitié gris et la
moitié jaune du connecteur sont en mesure de supporter un
courant de 20 A pourvu que votre génératrice puisse fournir 4
800 W de puissance. Vérifiez les tensions nominales inscrites
sur la plaque signalétique afin de prendre connaissance de la
capacité totale de puissance en watts de la génératrice.
L'INSTALLATION DE KIT DE
TRANSPORT
ENSEMBLE DE CORDONS
FICHE À
ENCLENCHEMENT
L14-20P
PRISES 5-20R
(GRIS)
PRISES 5-20R
(JAUNE)
2
1
4044
SUPPORT DE POIGNÉE
