El modelo de este generador se proporciona con capacidades
de arranque tanto de impacto trasero como eléctrico. El car-
gador es del tipo para mantenimiento de bajo amperaje (1A).
Cargará su batería cuando esté en marcha su generador.
Evite el uso prolongado de arranque con manivela, pues esto
puede dañar el motor.
La batería que se suministra es de plomo-ácido, de 12 voltios
nominales, sellada y recargable y se puede poner en
funcionamiento en cualquier posición sin que presente fugas.
Cumple con las regulaciones de baterías antiderrame. Su
cómodo tamaño ofrece una reducción del 30% sobre otras
baterías convencionales.
Longitud = 7.14 pulg, Ancho = 3.03 pulg, Altura = 6.59 pulg
Altura = 12.56 lb
18AH nominal
Reconocida por UL

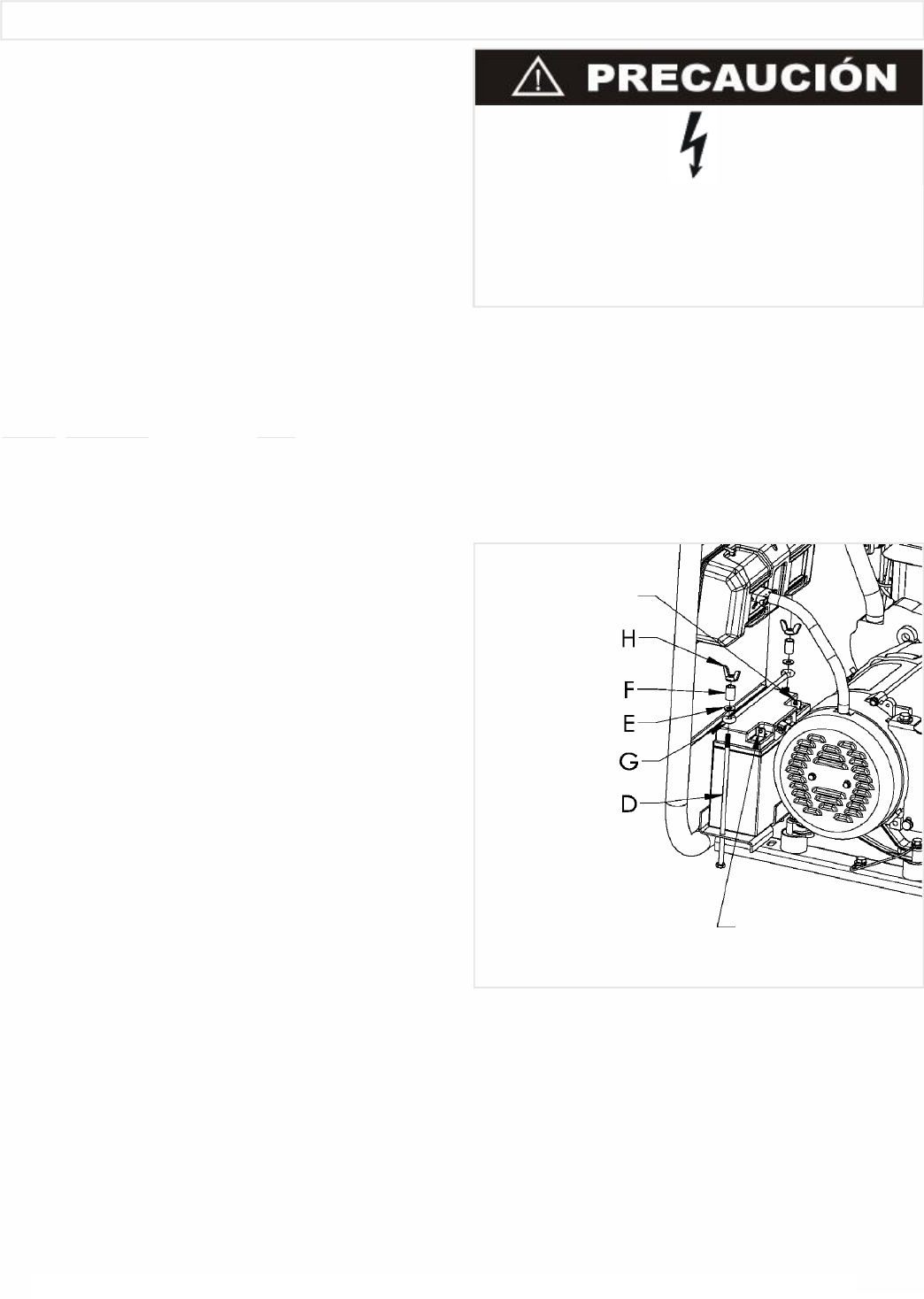

Lista de piezas del kit de batería
Artículo Descripción Cant.
A*Perno, M5 x M122
B.*Tuerca 5mm2
C.*Arandela plana M52
D.*Perno 1/4-20 X 8”2
E.*Arandela, plana 1/42
F.*Espaciador2
G.Barra sujetadora1
(PN 0036525.02)
H.*Tuerca 1/4-202
*Todas las partes son estándar y puede encontrarlas en su
ferretería local.
Nota: Los generadores nuevos de marca se envían con
las conexiones de la batería sin conectar. Las terminales
positiva y negativa deben conectarse con la batería antes
de que se ponga en marcha la función Arranque eléctrico.
Conexión inicial de la batería: Consulte las Instrucciones de
instalación que aparecen a continuación.
Extracción e instalación de la batería:
Extracción: Retire la tuerca y el perno de la terminal negativa
y la positiva, teniendo cuidado de no causar cortocircuito en
las terminales. (Un cortocircuito al juntar las terminales puede
causar chispas, daños a la batería o al generador y hasta que-
maduras o explosiones.) Siempre observe las advertencias de
seguridad que se suministran con la batería. Retire la batería;
asimismo, recíclela y deséchela de manera adecuada.
Instalación:
1. Coloque la batería en la posición provista.
2. Pase los pernos a través de los orificios que se encuentran
en la base de la batería.
3. Coloque los pernos a través de lo lazos en la ménsula
sujetadora.
4. Coloque los espaciadores y arandelas en los pernos.
5. Apriete el montaje sujetador con las tuercas de 1/4-20
suministradas.
Nota: Se pueden quitar espaciadores dependiendo de la altura
de la batería.
Acople la nueva batería, o vuelva a instalarla, como se
muestra a continuación. Quite el vinilo las tapas de terminales
rojas y negras de alambre. Por medio del perno, tuerca, y la
arandela suministrados, conecte el cable rojo diámetro 10 con
la terminal positiva (+) y el cable negro diámetro 10 con la
terminal negativa (-). Asegúrese de que todas las conexiones
estén firmes. Ahora se encuentra conectada su batería y lista
para utilizarse. Gire el interruptor clave para acodar el motor.
Nota: Asegúrese de que se haya agregado aceite al
motor, según se especifica en el Manual del propietario.
ARRANQUE ELÉCTRICO
10
Español
•No cause cortocircuito en las terminales de las
baterías.
•No realice la carga en un recipiente sellado.
•Mantenga alejadas las chispas y las llamas.
TERMINAL
NEGATIVA (-)
TERMINAL
POSITIVA (+)
