Français

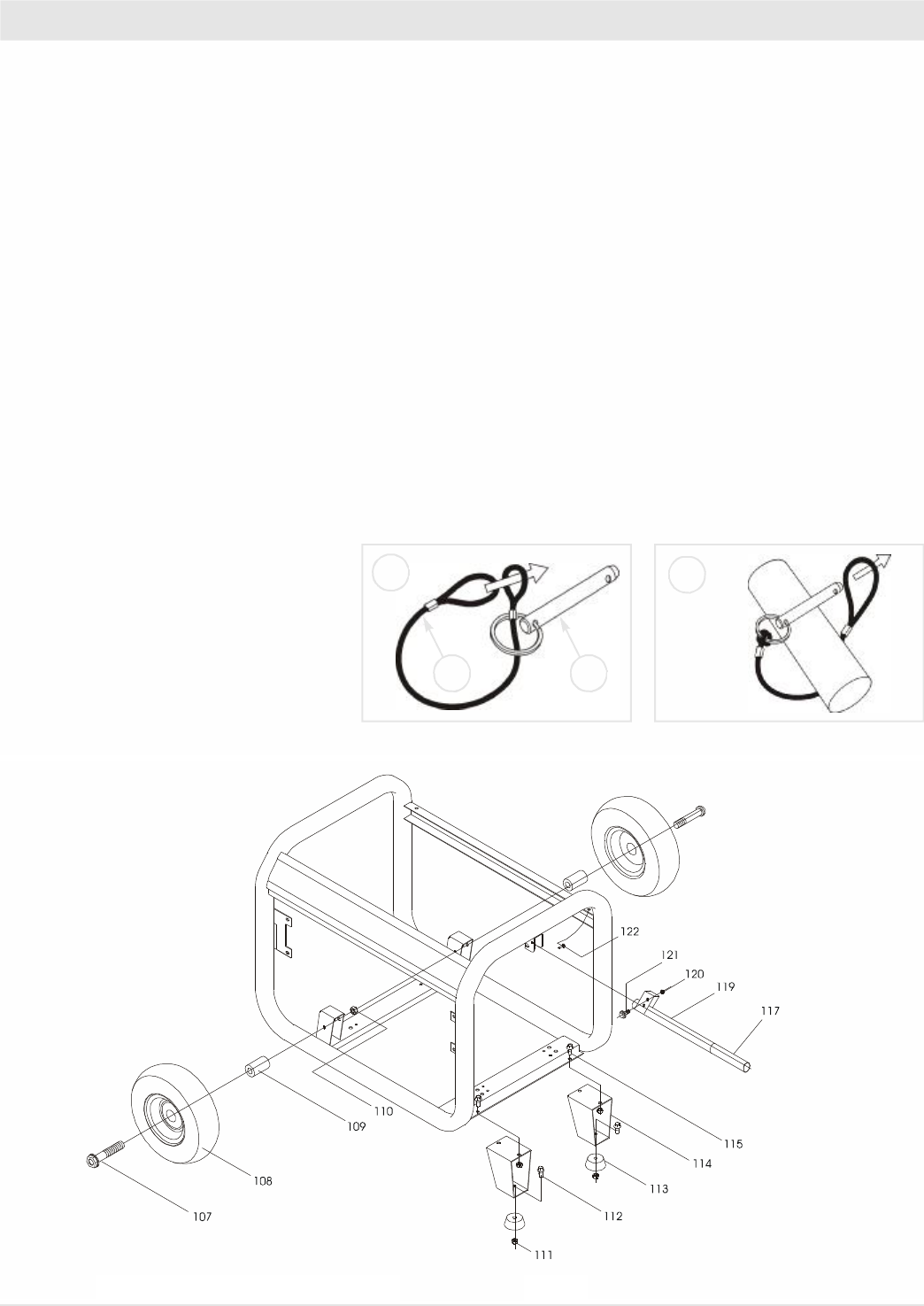

L'INSTALLATION DE KIT DE TRANSPORT
OUTILS NÉCESSAIRES : Cliquet à rochet de 10mm, 13mm, et 16mm, blocs de bois (minimum de 6 po de hauteur)
Reportez-vous à la liste des pièces des page 37.
INSTALLATION DES ROUES
1.Le bloc en haut fin de moteur de gérateur pour installer la trousse de roue.
2.Insérer une bague d’espacement (article 109) dans le centre de la roue (article 108).
3.Enfiler le boulon de M10 x 95 (article 107) dans la roue (article 108), puis dans le support de la roue sur le transporteur, en le plant de
façon à ce que le côté le plus en creux du moyeu de la roue repose contre le support.
4.Enfiler l’écrou de M10 (article 110) sur le boulon et serrer de fon à bien fixer la roue sur la transporteur.
5.Procéder de la même façon pour lautre roue.
INSTALLATION DU PIED
1.Monter le pied (article 113) sur le support de pied (article 114) au moyen d'un vis de M8 x 30 (article 112). Fixer l'ensemble en vissant
sur le vis un écrou M8 (article 111). Attention: ne pas trop serrer, pour ne pas écraser le matériau du pied.
2.En bloquant leté alternateur de la gératrice, mettre en place le support de pied sous le profilé en U. Visser un vis de M8 x 15 (article
115) dans les trous de fixation, puis visser sur le vis un écrou M8 (article 111), pour fixer le support de pied au profilé.
3.Procéder de la même façon pour lautre pied.
POSE DE LA POIGNEE
1.Mettre la poignée (article 119) sur la chariot du côté où se trouvent les pieds tel quindiqué sur le diagramme.
2.Insérer le vis de M6 x 28 (article 121) dans la poige et support de poige tel quindiqué sur le diagramme et fixer en place à laide de
l’écrou de M6 (article 120). Serrer jusquà ce que la poignée soit bien fixée sur la chariot.
3.Appliquez un aérosol de laque ou un produit adsif semblable sur la poignée (article 119) et faites ensuite glisser la prise (article 117)
sur la poignée. L'emploi de l'aérosol de laque en facilitera l'assemblage et permettra à la prise de coller à la poignée.
POIGNEE VERROUILLANT
1.Attacher le lanyards (article 118) aux épingles
de relâchement (article 122) et le transporteur
selon l'illustration.
2.Pour verrouiller la poignée (article 119) dans la
position étendue, aligner les trous dans les
support de poignée avec les trous dans les
support de transporteur et insérer les épingles
de relâchement (article 122).
1
2
122
118
