HERRAMIENTAS NECESARIAS: Cubos y trinquetes de 7/16”,
1/2”, 9/16”, y 5/8”, bloque(s) de madera, mínimo de 6” de alto.
Consulte la lista de partes en las página 9.

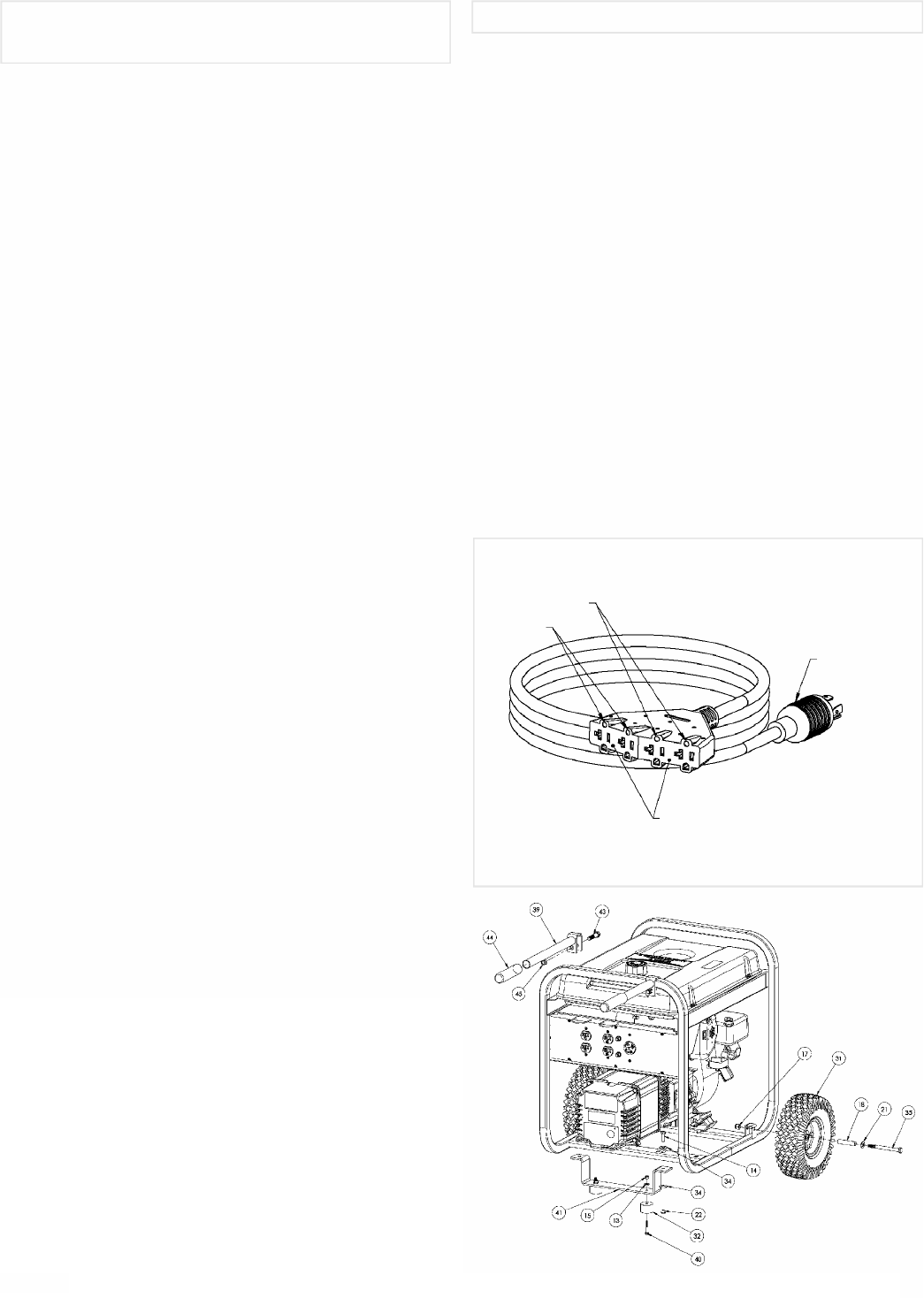

INSTALACIÓN DE LAS RUEDAS
1.Bloquee el extremo del generador situado en el lado
opuesto a la tapa del tanque de combustible para instalar el
juego de rueda.
2.Inserte el espaciador de la rueda (artículo 18) en el centro
de la rueda (artículo 31).
3.Deslice el perno de 3/8 x 4.25” (artículo 35) y arandela de
3/8 (artículo 21) a través de la rueda (artículo 31), y luego
a través del soporte de la rueda en el transportador,
colocando el lado descentrado del centro de la rueda en
contra del soporte.
4.Atornille la tuerca de nyloc de 3/8 (artículo 17) en el perno
y apriétela para fijar firmemente el conjunto de la rueda a la
transportador.
5.Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
1.Ensamble la pie (artículo 32) al soporte de la misma
(artículo 41) con un perno de 1/4-20 x 1.5" (artículo 40).
Enrosque una arandela de 1/4 (artículo 13) y una tuerca
nyloc de 1/4 (artículo 15) al perno para asegurar el
ensamble.
Precaución: No apriete demasiado para que el material
de la pie no colapse.
2.Bloquee el lado del alternador del generador para colocar el
soporte de la pie bajo el canal portador. Enrosque un
perno de 5/16-18 x 1" (artículo 14) con una arandela de
5/16 (artículo 34) a través de los orificios de montaje y
enrosque una arandela de 5/16 (artículo 34) y una tuerca
nyloc de 5/16 (artículo 22) al perno para asegurar el
soporte de la pie al portador.
INSTALACIÓN DE LA MANIJA
1.Coloque la manija (artículo 39) sobre la barra
transportadora en el mismo extremo de las patas, tal como
se indica en el diagrama.
2.Deslice el perno de 7/16 x 2” (artículo 43) a través de la
manija, tal como se indica en el diagrama, y fíjela con la
tuerca de nyloc de 7/16” (artículo 45). Apriétela hasta que
la manija quede firmemente asegurada a la barra
transportadora.
3.Aplique rociador para el cabello en aerosol o un adhesivo
similar a la manija (artículo 39), y luego deslice el
agarradero de la manija (artículo 44) sobre la manija. El
rociador para el cabello en aerosol permitirá un ensamble
más fácil y adherirá el agarradero a la manija.
4.Repita el procedimiento anterior para la otra manija.
Su generador viene con un juego de cordón eléctrico para
105ºC de cuatro conductores calibre 12 SJTW de 25 pies.
Este cordón viene con un enchufe de bloqueo de giro L14-20P,
en un extremo, que se enchufará directamente en el
receptáculo de bloqueo de giro correspondiente del panel de
control de su generador . El extremo opuesto viene equipado
con un conector de 4 circuitos especial que consta de
receptáculos 5-20R. Estos se pueden emplear en cargas
individuales de energía. Asegúrese de que las cargas no
exceden la clasificación de 20 amperios del juego de
cordones eléctricos. La protección del interruptor de circuito
se proporciona en el panel de control de su generador.
Observará que el conector de 4 circuitos está codificado
con color con puntos rojos y azules. Cuado se energiza varias
cargas a la vez, es menor mantener las cargas iguales
suministradas para cada mitad de color diferente, si es posible.
La mitad roja y azul del conector son capaces de sostener 20
amperios de corriente en caso de que su generador sea capaz
de suministrar 4800 watts de energía. Revise las
clasificaciones de la placa de identificación para la capacidad
de wattage del generador.
7
Español
INSTALACION DEL JUEGO DE
TRANSPORT
JUEGO DE CORDÓN
PUNTOS ROJOS
PUNTOS
AZULES
ENCHUFE DE
BLOQUEO DE
GIRO L14-20P
RECEPTÁCULOS 5-20R
