OUTILS NÉCESSAIRES : Cliquet à rochet de 7/16 po, 1/2 po,
9/16 po, et 5/8 po, blocs de bois (minimum de 6 po de hauteur)
Reportez-vous à la liste des pièces des page 9.
INSTALLATION DES ROUES
1.Faire reposer l’extrémité de la génératrice à l’opposé de
celle où se trouve le capuchon du réservoir d’essence sur
un bloc de façon à pouvoir effectuer la pose de la roue.
2.Insérer une bague d’espacement (article 18) dans le centre
de la roue (article 31).
3.Enfiler le boulon de 3/8 x 4.25 po (article 35) et rondelle de
3/8 po (article 21) dans la roue (article 31), puis dans le
support de la roue sur le transporteur, en le plaçant de
façon à ce que le côté le plus en creux du moyeu de la roue
repose contre le support.
4.Enfiler l’écrou à frein élastique de 3/8 po (article 17) sur le
boulon et serrer de façon à bien fixer la roue sur la
transporteur.
5.Procéder de la même façon pour l’autre roue.
INSTALLATION DU PIED
1.Monter le pied (article 32) sur le support de pied (article
41) au moyen d'un boulon de 1/4-20 x 1.5 po (article 40).
Fixer l'ensemble en vissant sur le boulon un écrou nyloc de
1/4 po (article 15), avec une rondelle 1/4 po (article 13).
Attention : ne pas trop serrer, pour ne pas écraser le
matériau du pied.
2.En bloquant le côté alternateur de la génératrice, mettre en
place le support de pied sous le profilé en U. Visser un
boulon de 5/16-18 x 1 po (article 14) avec une rondelle de
5/16 po (article 34) dans les trous de fixation, puis visser
sur le boulon un écrou nyloc de 5/16 po (article 22), avec
une rondelle de 5/16 po (article 34) pour fixer le support de
pied au profilé.
POSE DE LA POIGNEE
1.Mettre la poignée (article 39) sur la tubulure du chariot du
côté où se trouvent les pieds tel qu’indiqué sur le
diagramme.
2.Insérer le boulon de 7/16 x 2 po (article 43) dans la
poignée tel qu’indiqué sur le diagramme et fixer en place à
l’aide de l’écrou à frein élastique de 7/16 po (article 45).
Serrer jusqu’à ce que la poignée soit bien fixée sur la
tubulure du chariot.
3.Appliquez un aérosol de laque ou un produit adhésif
semblable sur la poignée (article 39) et faites ensuite
glisser la prise (article 44) sur la poignée. L'emploi de
l'aérosol de laque en facilitera l'assemblage et permettra à
la prise de coller à la poignée.
4.Procéder de la même façon pour l’autre poignée.
Votre génératrice est fournie avec un ensemble de cordons
d'alimentation de 25 pieds à quatre (4) conducteurs 105°C
SJTW de calibre 12. Ce cordon est muni, à l'une de ses
extrémités, d'une fiche à enclenchement L14-20P qui doit être
branchée directement dans la prise à enclenchement
homologue se trouvant sur le panneau de commande de votre
génératrice. L'autre extrémité est munie d'un connecteur
spécial à 4 circuits se composant de quatre prises 5-20R.
Celles-ci peuvent être utilisées pour alimenter les charges
individuelles. Assurez-vous que les charges ne dépassent
pas l'intensité nominale de 20 A de l'ensemble de cordon
d'alimentation. Une protection par disjoncteur est fournie sur
le panneau de commande de votre génératrice.
Vous remarquerez que le connecteur à 4 circuits est à code
de couleurs (points rouges et bleus). Lorsque plusieurs
charges sont alimentées au même moment, il est préférable
que des charges égales soient alimentées à chaque moitié de
couleur distincte, dans la mesure du possible. La moitié rouge
et la moitié bleue du connecteur sont en mesure de supporter
un courant de 20 A pourvu que votre génératrice puisse fournir
4 800 W de puissance. Vérifiez les tensions nominales
inscrites sur la plaque signalétique afin de prendre
connaissance de la capacité totale de puissance en watts de la
génératrice.

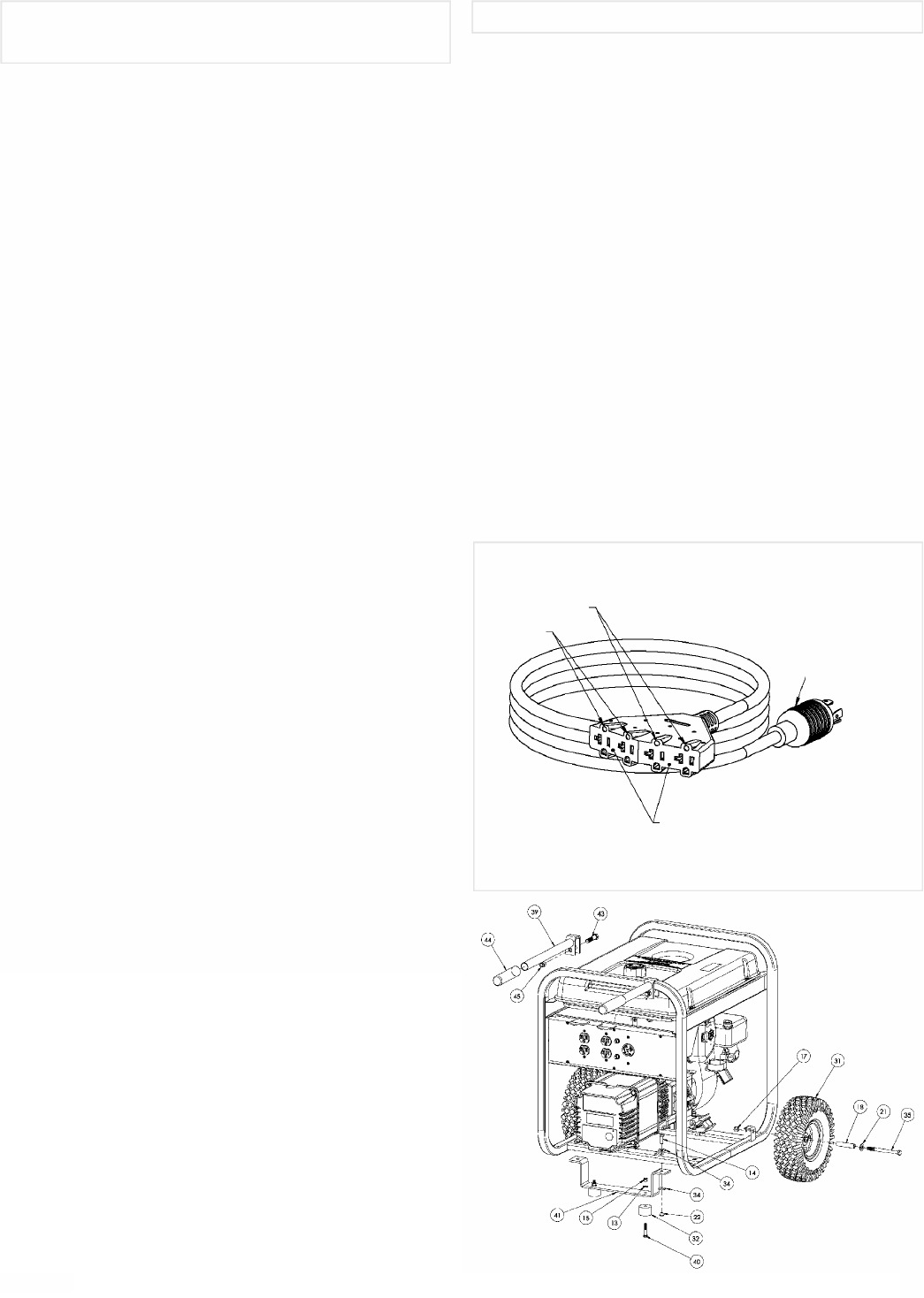

L'INSTALLATION DE KIT DE
TRANSPORT
5
Français
ENSEMBLE DE CORDONS
POINTS ROUGES
POINTS
BLEUS
FICHE À
ENCLENCHEMENT
L14-20P
PRISES 5-20R
