Moen MF2816 Hot Tub User Manual


  Open as PDF
of 24

78"
48"
40"
HOT WATER INLET
Entrada de agua caliente
COLD WATER INLET
Entrada de agua fría
8"
8"
Arrow on volume control
valve should always point
in direction of flow.
La flecha en la válvula
de control de volumen
deberá siempre apuntar
enladireccióndelflujo.
Always cap the tub port
when using the ExactTemp
3/4" valve in a vertical spa
configuration.
Siempre tape el terminal
de la bañera cuando utilice
la válvula ExactTemp de
3/4 de pulgada en una
configuración de bañera
dehidromasajevertical.

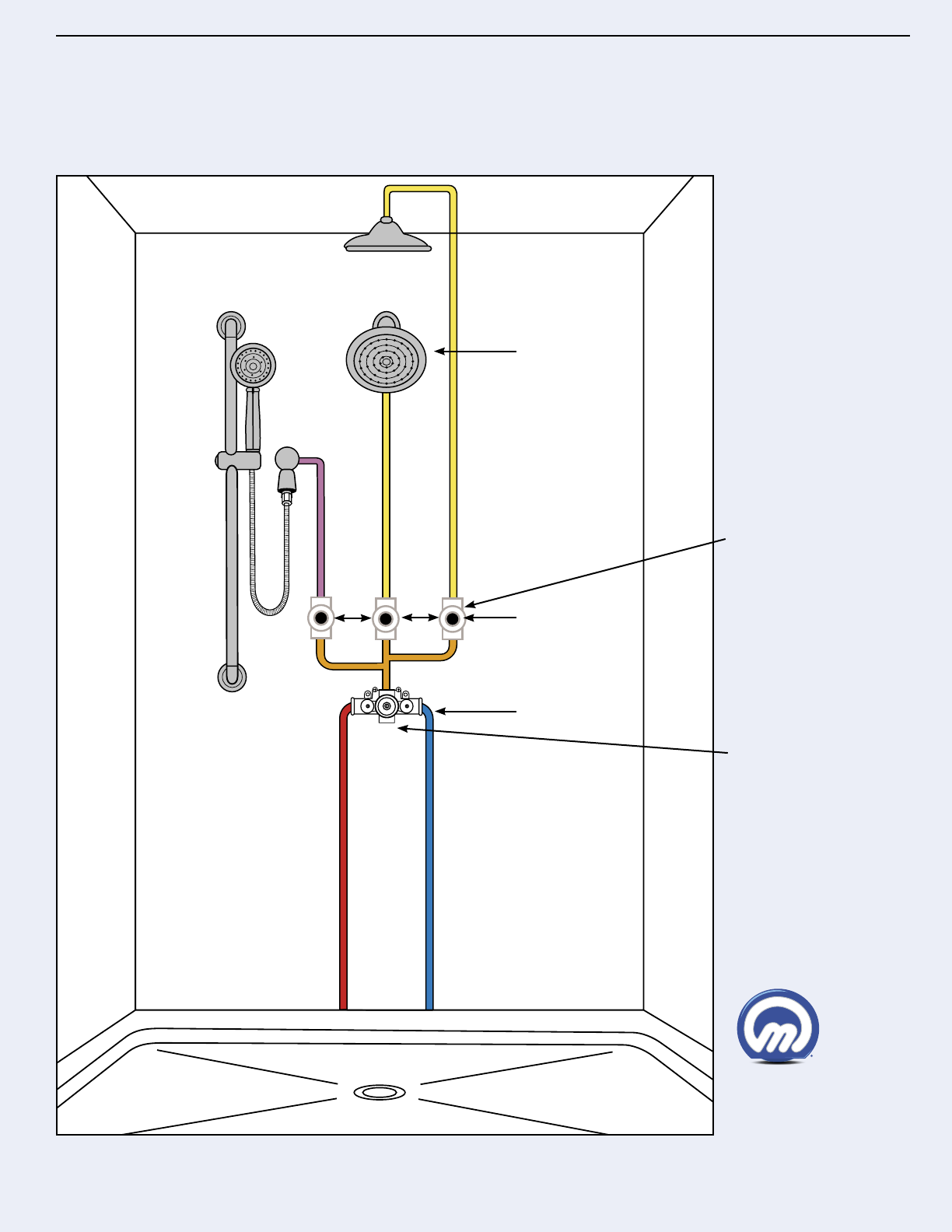

This configuration
applies to Moen
®
vertical spas.
Esta configuración de
bañera de hidromasaje
aplica a Moen
®
.
One-Wall ExactTemp
®
3/4" with ceiling mount
ExactTemp
®
3/4" de pulgada para montaje
en el techo
11
All vertical dimensions (italicized) measured from floor. Dimensions listed are suggested.
Todas las dimensiones verticales (en cursivas) están medidas desde el suelo. Las dimensiones mencionadas son sugeridas.
Vertical spa trim is compatible
withtheM•PACT
®
Common
Valve System.
Todos los componentes de la
bañeradehidromasajevertical
están basados en el sistema
comúndeválvulasM•PACT
®
.
e
Z
