설치 및 연결
_10
02 설치 및 연결
Back Focus 조정하기
카메라의 Back Focus는 공장 출하 시 설정되지만 렌즈의 종류에 따라 초점이 맞지 않는
경우가 있습니다. 이럴 경우에는 Back Focus 조정을 해야 합니다. 다음은 렌즈의 Back
Focus를 조정하는 방법입니다.

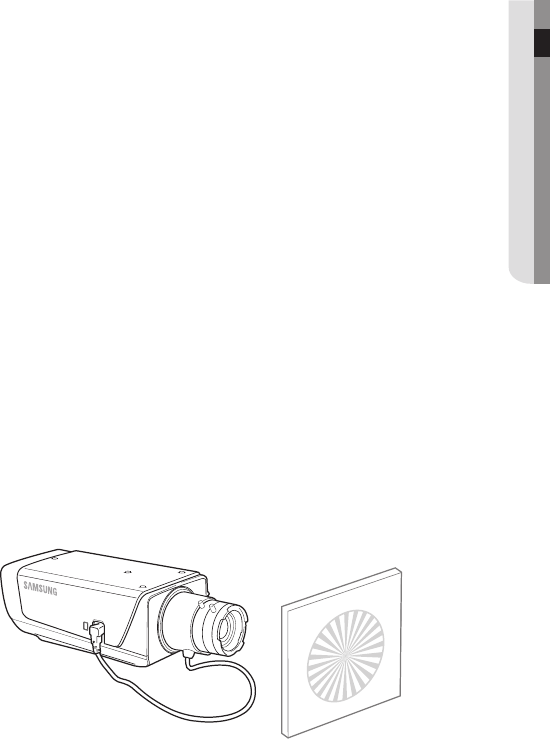

줌 기능이 없는 렌즈의 경우
1
10m 이상의 거리에 있는 선명도가 높은 피사체(과녁 무늬 등)를 촬상하고, 렌즈의 초점
링을 무한대(∞)로 위치시킵니다.
2
피사체가 가장 선명하게 보일 때까지 Back Focus 조정바를 조작합니다.
3
Back Focus 조정바의 고정용 나사를 조입니다.
줌 기능이 있는 렌즈의 경우
1
3~5m의 거리에 있는 선명도가 높은 피사체(과녁 무늬 등)를 촬상하고 렌즈의 줌을 최대한
으로 TELE 방향으로 돌린 후 렌즈의 초점 링을 조정하여 피사체가 가장 선명하게 보이도록
조정합니다.
2
렌즈의 줌을 최대한으로 WIDE 방향으로 조정하고 카메라의 Back Focus 조정바를 돌려
피사체가 가장 선명하게 보이도록 조정합니다.
3
1번과 2번을 2~3회 반복 조정하여 Zoom TELE 측 초점과 Zoom WIDE 측 초점이
선명하게 맞을 수 있도록 합니다.
