Benutzerhandbuch Benutzerhandbuch

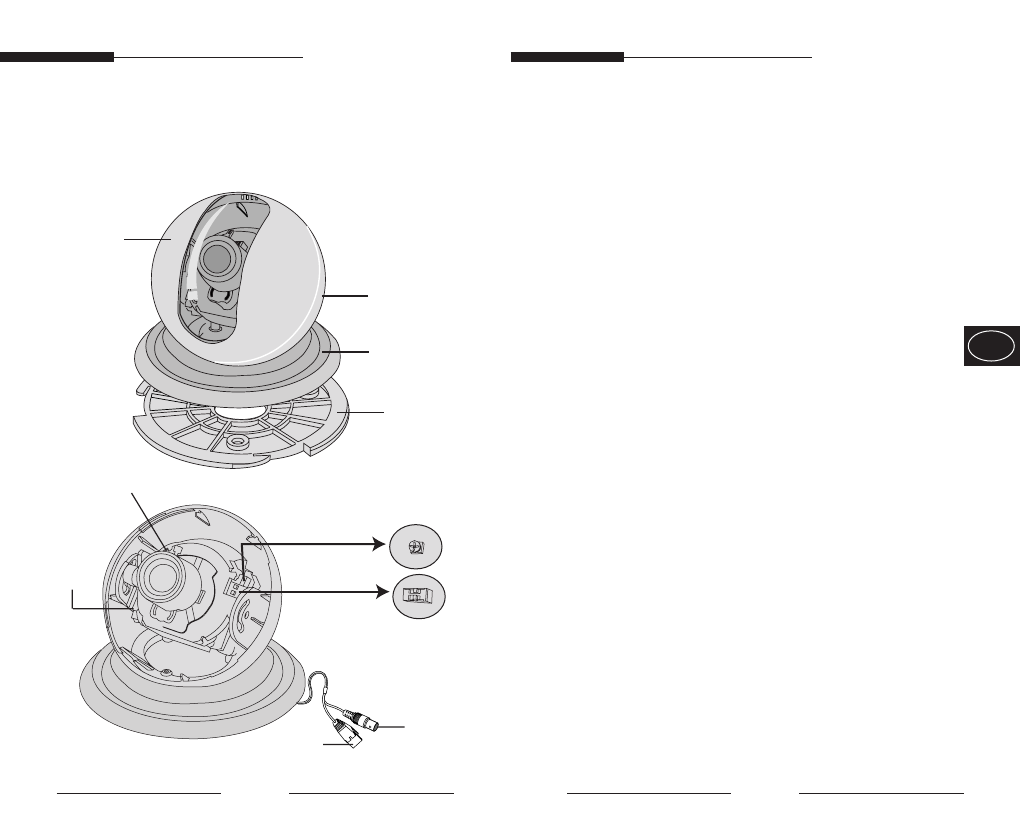

2. Bezeichnung von
Systemkomponenten
3.
Funktion jeder
Systemkomponente
■ GEHÄUSEOBERTEIL
• Durchsichtige PVC Kuppelhülle,die die
Kameraeinheit schützt. Achten Sie darauf,dass
kein Kratzer darauf entsteht.
■ GEHÄUSEUNTERTEIL
• Trägt verbunden mit dem
GEHÄUSEOBERTEIL die Kamera.
■ DECKENRING
• Sichert verbunden mit der HALTERUNG die
Kamera.
■ HALTERUNG
• Wird mit einer SCHRAUBE an der Decke oder
an einer Wand montiert und sichert so die
Kamera.
■ Zoom Objektiv
• Ein Zoomobjektiv ist in der Kameraeinheit
integriert.Bitte achten Sie darauf,dass kein
Staub oder fremde Gegenstände auf die
Glasoberfläche des Objektivs gelangen.
■ PCB Board
• Dieses Teil ist sehr wichtig,weil es die
Kamerafunktion ermöglicht.
Bitte vorsichtig anfassen.
■ Netzkabel
• Kabelstecker, der am Adapterkabel
angeschlossen wird. An 12 V Gleichstrom oder
24 V Wechselstrom anschließen.
■ Kabel für Videosignalausgang
• Kabel für das Videosignal.
G
Videokabel
GEHÄUSE
OBERTEIL
DECKENRING
GEHÄUSE
UNTERTEIL
PCB Board
Netzkabel
Zoomobjektiv
Iris-Einstellungen
Funktionsschalter
HALTERUNG
