OUTILS NÉCESSAIRES :
Cliquet à rochet de 7/16 po, 1/2 po, 9/16 po, et 5/8 po, blocs de bois (minimum de 6 po de hauteur)

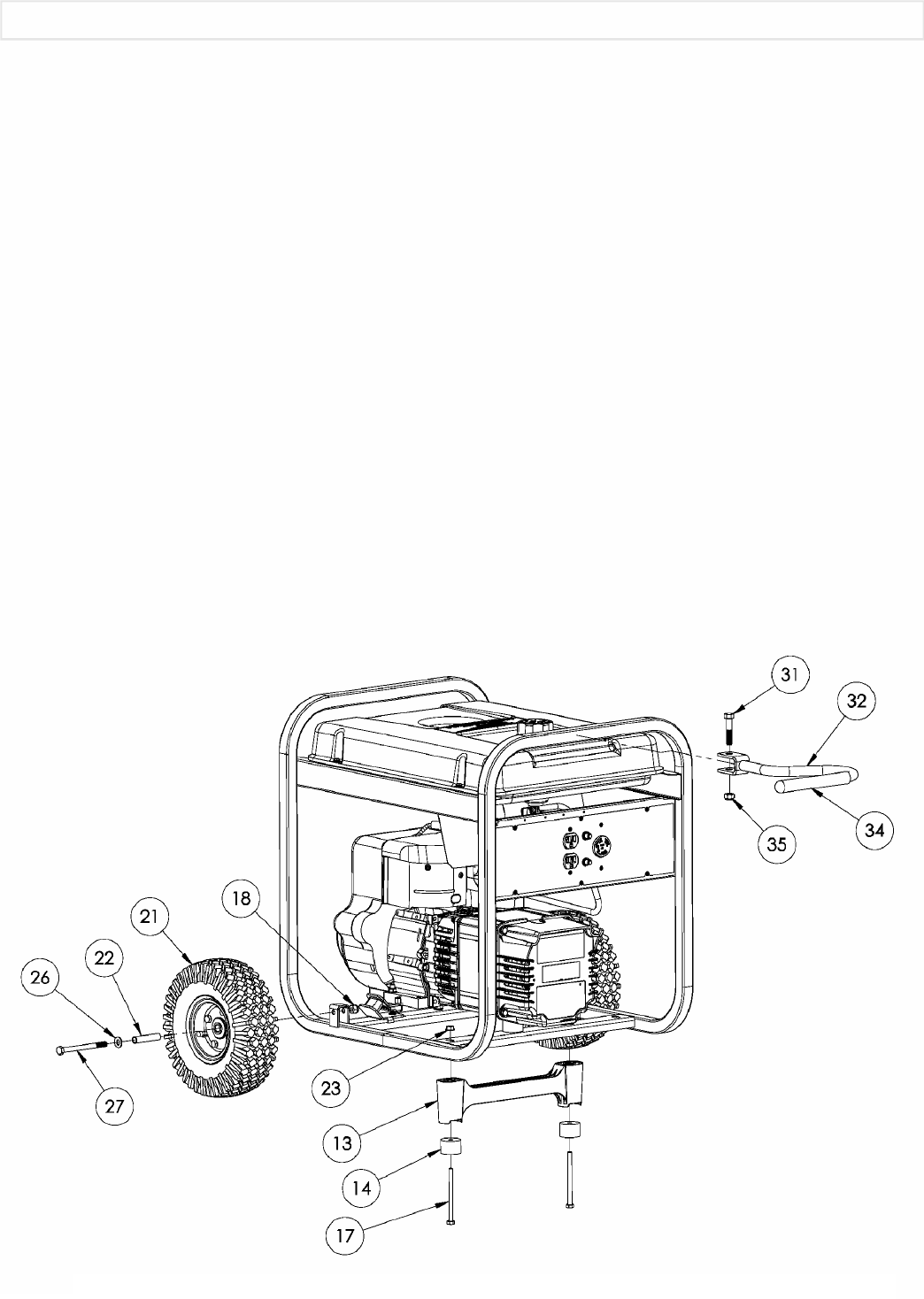

Reportez-vous à la liste des pièces et au dessin des pages 8 et 9.
INSTALLATION DES ROUES
1.Faire reposer l’extrémité de la génératrice à l’opposé de celle où se trouve le capuchon du réservoir d’essence sur un bloc de
façon à pouvoir effectuer la pose de la roue.
2.Insérer une bague d’espacement (article 22) dans le centre de la roue (article 21).
3.Enfiler le boulon de 3/8 x 4.25 po (article 27) et rondelle de 3/8 po (article 26) dans la roue (article 21), puis dans le support
de la roue sur le transporteur, en le plaçant de façon à ce que le côté le plus en creux du moyeu de la roue repose contre le
support.
4.Enfiler l’écrou à frein élastique de 3/8 po (article 18) sur le boulon et serrer de façon à bien fixer la roue sur la transporteur.
5.Procéder de la même façon pour l’autre roue.
INSTALLATION DU PIED
1.En bloquant le côté alternateur de la génératrice, mettre en place le support de pied (article 13) sous le profilé en U. Visser un
boulon de 5/16-18 x 4" (article 17) avec une pied (article 14) dans les trous de fixation, puis visser sur le boulon un écrou
bride de 5/16 po (article 23), pour fixer le support de pied au profilé. Attention : ne pas trop serrer, pour ne pas écraser le
matériau du pied.
POSE DE LA POIGNEE
1.Mettre la poignée (article 32) sur la tubulure du chariot du côté où se trouvent les pieds en la centrant bien sur la tubulure
supérieure.
2.Insérer le boulon de 7/16 x 2 po (article 31) dans la poignée tel qu’indiqué sur le diagramme et fixer en place à l’aide de
l’écrou à frein élastique de 7/16 po (article 35). Serrer jusqu’à ce que la poignée soit bien fixée sur la tubulure du chariot.
3.Appliquez un aérosol de laque ou un produit adhésif semblable sur la poignée (article 32) et faites ensuite glisser la prise
(article 34) sur la poignée. L'emploi de l'aérosol de laque en facilitera l'assemblage et permettra à la prise de coller à la
poignée.
L'INSTALLATION DE KIT DE TRANSPORT
