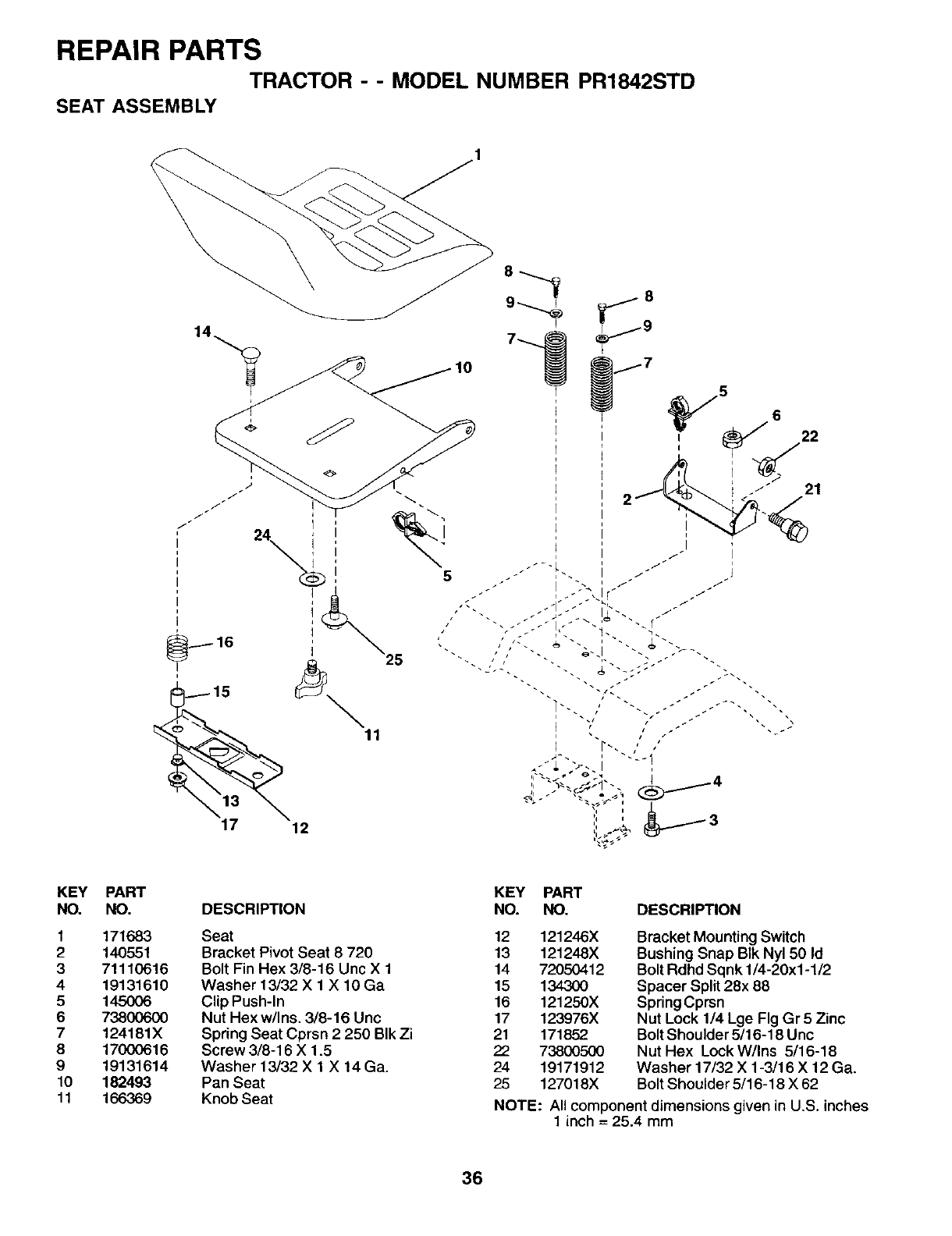

REPAIR PARTS
TRACTOR - - MODEL NUMBER PR1842STD
SEAT ASSEMBLY
25
11
21
KEY
NO.
1
2
3
4
5
6
7
8
9
10
11
PART
NO.
171683
140551
71110616
19131610
145OO6
738OO600
124181X
17000616
19131614
182493
166369
DESCRIPTION
Seat
Bracket Pivot Seat 8 720
Bolt Fin Hex 3/8-16 Unc X 1
Washer 13/32 X 1 X 10 Ga
Clip Push-In
Nut Hex w/Ins. 3/8-16 Unc
Spring Seat Cprsn 2 250 BIk Zi
Screw 3/8-16 X 1.5
Washer 13/32 X 1 X 14 Ga.
Pan Seat
Knob Seat
KEY PART
NO. NO. DESCRIPTION
12 121246X
13 121248X
14 72050412
15 134300
16 121250X
17 123976X
21 171852
22 73800500
24 19171912
25 127018X
Bracket Mounting Switch
Bushing Snap BIk Nyl 50 Id
Bolt Rdhd Sqnk 1/4-20xl -1/2
Spacer Split 28x 88
Spring Cprsn
Nut Lock 1/4 Lge Fig Gr5 Zinc
Bolt Shoulder 5/16-18 Unc
Nut Hex Lock W/Ins 5/16-18
Washer 17/32 X 1-3/16 X 12 Ga.
Bolt Shoulder 5/16-18 X 62
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
36
