Español
12 de 34
PUBLICADO: 11-09-07 HOJA #: 202-9252-4 08-24-10
4"
(102 mm)
CP
4"
(102 mm)
AA
MONTANTE
4.6"
(117 mm)

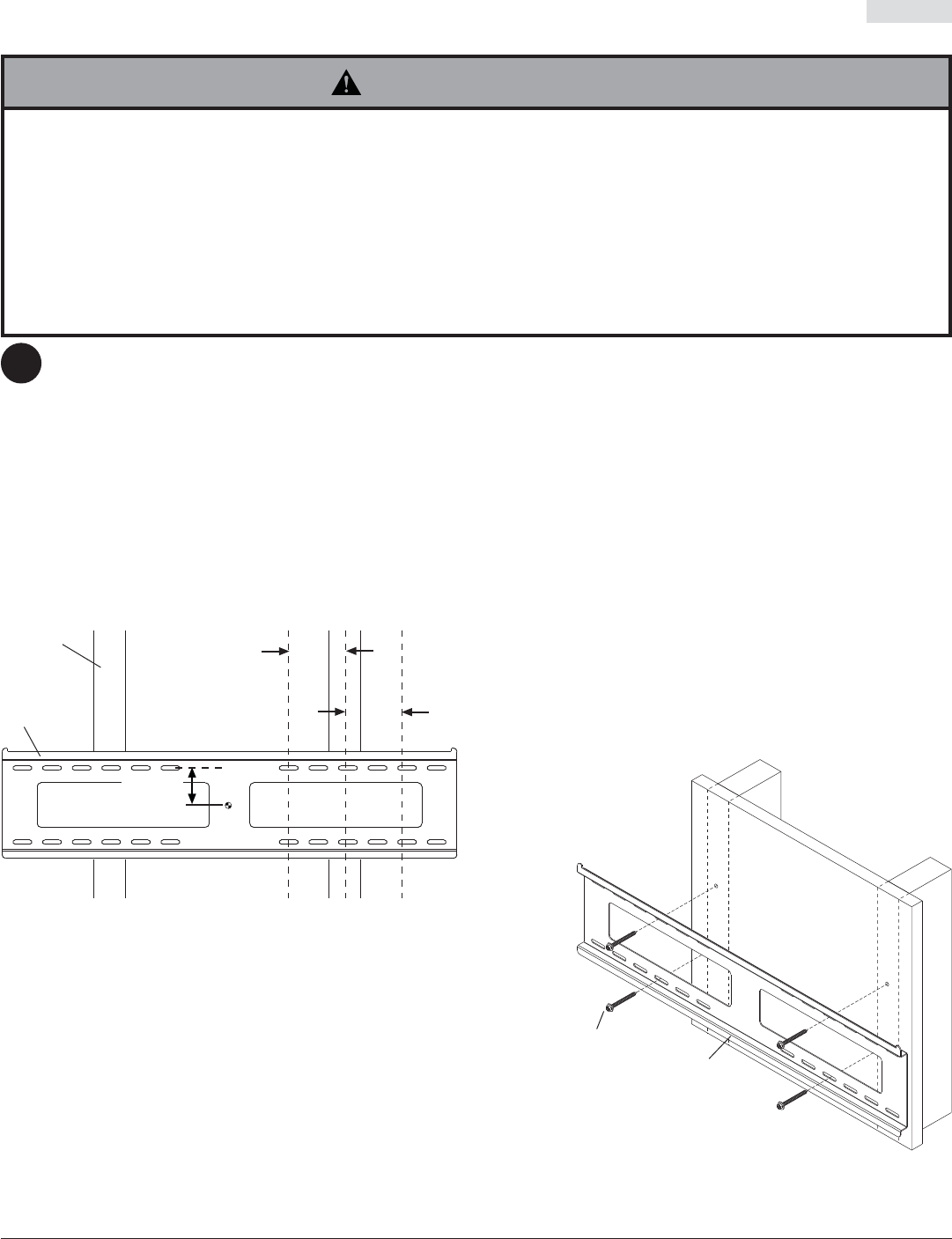

La placa de apoyo (AA) puede fi jarse a dos montantes con una separación de 16" (406 mm) entre ellos. Utilice
un localizador de montantes para ubicar los bordes de los montantes. Se recomienda usar un localizador de
montantes de “borde a borde”. Basado en sus bordes, trace una línea vertical por el centro de cada montante.
Coloque la placa de apoyo en la pared para usarla como plantilla. Las ranuras de montaje superiores deben estar
ubicadas a 4.6" (117mm) encima del punto donde quiere que quede el centro de la pantalla, como se muestra en
la fi gura 1.1. Nivele la placa y marque el centro de los cuatro agujeros. Asegúrese de que los agujeros de montaje
se encuentren en la línea central de los montantes. Taladre cuatro agujeros de 5/32" (4 mm) de diámetro y 2.5" (64
mm) de profundidad. Asegúrese de que la placa de apoyo esté nivelada, fíjela con los cuatro tornillos para madera
N° 14 x 2.5" (CC), como se muestra en la fi gura 1.2.
NOTA: La placa de apoyo puede instalarse hasta 4" (102 mm) desplazada del centro, como se muestra en la
fi gura 1.1.
Proceda al paso 2.
fi g. 1.2
CC
AA
CP = Centro de la pantalla
fi g. 1.1
1
Instalación en una pared con montantes de madera dobles
• El instalador tiene que asegurarse de que la superfi cie de apoyo sostendrá, con seguridad, la carga combinada del
equipo y todos los fi jadores y componentes.
• Apriete los tornillos de madera de manera que la placa de pared se fi je fi rmemente, pero no en exceso. Apretarlos en
exceso puede dañar los tornillos y puede disminuir signifi cativamente su fuerza de fi jación.
• Nunca apriete a más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje estén anclados en el centro del montante. Se recomienda utilizar un local-
izador de montantes de "borde a borde".
• Los accesorios para la instalación que se proveen son para fi jar el soporte a montantes de madera a través de
tabique de yeso-cartón o yeso de espesor estándar. Los instaladores son responsables de suministrar los accesorios
necesarios para otros tipos de instalaciones
(no evaluados por UL).
ADVERTENCIA
