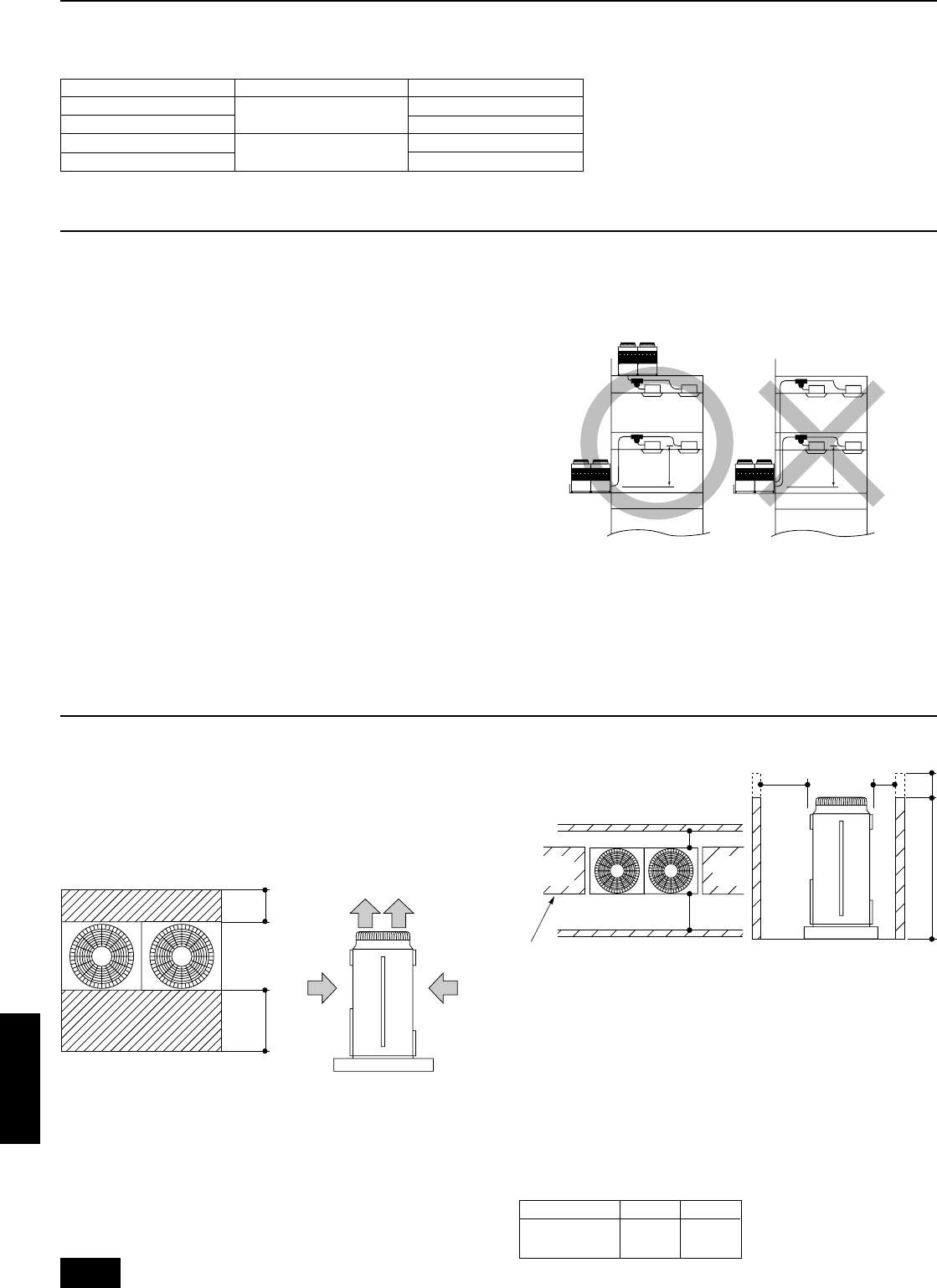

ITALIANO
Si produce una Super Y (PUHY-P600/650/700/750YSMF-B) quando un’unità a capacità costante (PUHN-P200/250YMF-B) viene combinata con
questa unità (PUHY-P400/500YMF-B).
Fare riferimento al manuale d’installazione dell’unità a capacità costante quando questa unità viene utilizzata come Super Y.
Super Y
PUHY-P600YSMF-B
PUHY-P650YSMF-B
PUHY-P700YSMF-B
PUHY-P750YSMF-B
Unità a capacità costante
PUHN-P200YMF-B
PUHN-P250YMF-B
PUHN-P200YMF-B
PUHN-P250YMF-B
Unità a capacità variabile
PUHY-P400YMF-B
PUHY-P500YMF-B
6.1. Installazione individuale
Spazio di base necessario
È necessario uno spazio di almeno 250 mm sul retro per l’ingresso del-
l’aria. Per gli interventi di servizio dal retro occorre prevedere uno spazio
di almeno 450 mm, lo stesso per la parte frontale.
D
FE
C
B
A
<Veduta dall’alto> <Veduta laterale>
A Almeno 250 mm
B Almeno 450 mm
C Parte anteriore (esterno della stanza con l’unità)
D Uscita dell’aria dall’alto (deve essere di norma aperto)
E Ingresso dell’aria dalla parte anteriore (deve essere di norma aperto)
F Ingresso dell’aria sul retro (deve essere di norma aperto)
5. Selezione del luogo d’installazione
Selezionare un luogo d’installazione della sezione esterna che presenti
le seguenti caratteristiche:
• assenza di radiazioni termiche emesse da altre sorgenti di calore
• assenza di rumori in grado di disturbare il vicinato
• non esposto a forti raffiche di vento
• struttura in grado di sopportare il peso dell’unità
• scarico del drenaggio dall’unità durante la fase di riscaldamento
• presenza di spazio sufficiente per il passaggio dell’aria e gli inter-
venti di servizio, come indicato sotto
A causa della presenza di un rischio di incendio, non installare l’unità
in un luogo caratterizzato dalla generazione, dall’entrata, dalla per-
manenza e dalla fuoriuscita di gas combustibile.
• Evitare di installare l’unità in un luogo in cui viene frequentemente
fatto uso di soluzioni e spruzzi acidi (di zolfo).
• Durante il funzionamento dell’unità in fase di raffreddamento, con
una temperatura esterna inferiore a 10°C, allo scopo di farla funzio-
nare regolarmente, selezionare un luogo d’installazione non espo-
sto direttamente alla pioggia e alla neve, oppure installare un con-
dotto di entrata e di uscita. (Vedi pag.
155
). Installare la sezione esterna
allo stesso piano o al piano superiore rispetto all’unità interna. (Vedi
figura a destra.)
• Evitare di usare l’unità in un ambiente caratterizzato dalla presenza
di oli, vapore e gas solforico.
Restrizione relativa all’installazione della sezione esterna, per un’attivazione
della modalità di raffreddamento con temperatura esterna di 10°C o inferiore
A
(La sezione esterna deve essere installata allo stesso piano della sezione
interna o al piano superiore rispetto alla stessa)
A max 4 m
6. Spazio necessario attorno all’unità
Quando l’ingresso dell’aria avviene dai lati destro e sinistro del-
l’unità
<Veduta laterale>
A Almeno L1
B Almeno L2
C Parte anteriore
D Nessun limite per l’altezza della parete (sia sul lato destro che sinistro)
Nota:
• L’altezza delle pareti (H) che fronteggiano i lati anteriore e po-
steriore dell’unità non deve superare l’altezza totale dell’unità
stessa.
• Qualora l’altezza delle pareti superi l’altezza totale dell’unità, ag-
giungere la dimensione “h” indicata sopra ai valori L1 e L2 ripre-
si nella tabella seguente.
Modello L1 L2
PUHY-P400
450 250
PUHY-P500
4. Combinazione con sezioni esterne
